9S 기계식(Mechanical)

그랜드세이코의 개념은 세계 최고의 시계를 만들고자 하는 열망에서 탄생했으며 컬렉션은 기계식 시계의 정확성을 시간 측정 기술의 한계까지 계속해서 밀어붙입니다.

진정한 매뉴팩처로서 그랜드세이코는 최신 기술과 광범위한 장인 정신을 통합하여 시계 제조 기술을 최고로 끌어올렸습니다.

200~300개의 개별 부품이 있는 기계식 시계는 무브먼트의 정확성을 보장하기 위해 이러한 부품의 세부 사항에서 기능의 거의 완벽한 일관성을 보여야 합니다. 세이코는 이스케이프먼트 제조에 MEMS(Micro Electro Mechanical Systems) 기술을 사용하여 부품의 기계적 정확도를 기술의 최전선에 두었습니다.
그러나 단순한 부품만으로는 그랜드세이코가 명성을 떨치는 정밀도 수준을 구성할 수 없었습니다.

그랜드세이코를 조립하는 작업은  부품을 100분의 1밀리미터의 오차 범위 수준으로 손으로 조정할 수 있을 정도로 기술을 연마한 장인이 담당합니다. 이 섬세한 장인 정신이 9S 기계식 무브먼트가 제공하는 매우 정확한 시간 측정을 가능하게 한 것입니다.

MECHANISM

기계식 시계는 메인 스프링의 원동력에서 동력을 끌어오고 동일한 동력을 사용하여 스프링이 풀리는 속도를 조절하는 독립형 장치인 이스케이프먼트를 사용합니다. 움직이는 바늘이 처음으로 시간을 알려주는 데 사용된 이후로 크게 변하지 않은 시스템입니다.

메커니즘의 일부로 감겨 있는 태엽은 풀리면서 기어를 설정 속도로 돌리는 힘을 가합니다. 전체 시스템의 정밀도는 이 속도와 균형, 팔레트 포크 및 이스케이프 휠로 구성된 이스케이프먼트 메커니즘에 의해 결정됩니다.

팔레트 포크는 회전하는 이스케이프 휠의 속도를 설정하고 자체적으로 진동 균형에 따라 작동합니다.

진자처럼 앞뒤로 회전하여 태엽이 일정한 속도로 오랜 시간 동안 풀리도록 합니다. 그렇게 함으로써 밸런스는 시침, 분침, 초침의 꾸준한 회전에 영향을 줍니다.

CRAFTSMANSHIP

헤어스프링의 조정 – 정확한 시간 측정의 핵심

헤어스프링은 정확성을 좌우하는 기계식 시계의 핵심 부품입니다.

우아하게 감겨있는 헤어 스프링은 고유의 개성을 가진 생명체와 비슷합니다. 0.01mm의 오차까지 조정할 수 있는 그랜드 세이코의 장인들은 각 헤어 스프링의 차이를 인식하고 직접 손으로 코일 사이로 핀셋을 넣어 오차를 조정합니다.

아름다움 물결처럼 진동하는 잘 조정된 헤어 스프링은 장인들의 얼굴을 미소 짓게 합니다. 그 스프링이 살아나는 것을 보는 것은 기계식 시계가 탄생하는 것을 보는 것이며 시계 제작자들의 작업은 단순히 제조과정 이라기 보다는 예술 작품을 만들어 내는 것과 같습니다

CRAFTSMANSHIP

밸런스 휠
– 정확성의 중요 요소

밸런스 휠은 일정한 리듬을 유지할 수 있도록 하는 중요한 역할을 합니다. 이 휠은 모든 그랜드 세이코 시계의 정확성에 영향을 끼치는 매우 중요한 부품이기 때문에 그 무게를 1/10,000g 이내의 오차 수준로 조정합니다.

매우 민감하기 때문에 약간의 온도 변화에도 팽창 또는 수축을 일으켜 모양이 변형될 수 있습니다.

9S 기계식 무브먼트는 온도에 의한 밸런스 휠의 변형을 최소화 하였으며 일반적으로 2~3개의 팔대(arm)가 사용되는 구조에 4번째 팔대(arm)를 추가해 정확성을 유지했습니다.

이러한 세부 사항에 대한 관심은 부품 제조에 필요한 작업 수준을 높이는 한편, 세이코는 밸런스 휠 변형을 방지하고 최고의 정밀도를 유지하기 위해 최선을 다하고 있습니다.

CRAFTSMANSHIP

수작업으로 직접 연마처리(폴리싱)

시계가 시간이 지남에 따라 완벽하게 작동하려면 최소한의 에너지 손실로 기어 사이에 동력이 흐를 수 있어야 합니다.

메인스프링의 중요한 힘을 효율적으로 전달하기 위해  세이코의 장인들은 기어 톱니 사이의 홈을 하나씩 연마합니다.

힘들지만 중요한 모든 기어 톱니의 연마는 마찰을 최소화하고 모든 구성 요소의 수명을 연장시켜 줍니다.

TECHNOLOGY

고정밀 부품을 위한 MEMS 기술

MEMS(Micro-Electro-Mechanical Systems) 기술은 9S 칼리버용 정밀 부품을 제조하는 데 사용됩니다. 고도로 발전된 반도체 제조 기술인 MEMS를 사용하면 1/1000밀리미터의 허용 오차로 극도로 정밀한 경량 부품도 생산할 수 있습니다.

1.이스케이프 휠(Escape wheel)

MEMS 기술을 사용하여 제조된 이스케이프 휠은 다른 휠보다 5% 더 가볍습니다.

이는 회전하는 데 필요한 동력이 적고 파워 리저브가 더 길기 때문에 중요합니다. MEMS는 또한 더 높은 회전 속도에서도 윤활유 보유력을 높일 수 있습니다.

높은 비트의 움직임으로 이스케이프먼트의 내구성을 높입니다.

2.팔레트 포크(Pallet forks)

MEMS를 통해 제조된 팔레트 포크는 재료 교체를 통해 25%의 중량 감소를 달성합니다.

3. 헤어스프링(Hairspring)

당사는 50년 이상의 제조 경험과 스프링용 합금 제조 노하우를 보유하고 있습니다. 1964년에 "Spron"이라고 불리는 새로운 소재가 만들어졌습니다. Spron은 코발트-니켈 합금으로 탄성이 우수하고 강도가 높으며 내열성 및 내식성이 우수합니다. 하이비트 무브먼트 9S85의 개발을 위해 새로운 Spron 합금이 만들어졌습니다. 2009년에 출시된 이 작품은 5년이 걸렸지만 기다릴 만한 가치가 있었습니다. 새로운 헤어스프링의 "Spron 610"은 충격과 자기에 더 강하고 안정적인 정확도를 보장합니다.

새로운 헤어스프링은 이 예외적으로 단단한 재료로 전환하여 더 큰 충격을 견딜 수 있고 정밀도를 보장할 수 있으며 위치 변경으로 인한 오류를 최소화합니다.

4.메인스프링(Mainspring)

10비트 무브먼트 9S85를 위해 개발된 강화된 메인 스프링을 통해 그랜드세이코는 최대 55시간의 파워 리저브에 필요한 토크 수준을 달성했습니다.

QUALITY

최고 수준의 정확도를 위한 품질 관리

크로노미터를 능가하는 정밀도

1960년에 생산된 최초의 그랜드세이코는 당시 최고의 크로노미터 표준에 따라 '크로노미터'로 공식 지정되었습니다. 다이얼에 'Chronometer'라는 글자가 새겨져 있습니다.

그러나 오늘날의 그랜드세이코 시계는 더 이상 이 명칭을 사용하지 않습니다. 1970년대에 그랜드세이코가 더 높은 표준을 도입했기 때문입니다. 이 표준의 최신 버전인 New GS Standard는 1998년에 제정되어 그 어떤 표준보다 엄격한 기준을 설정했습니다.

특별하게 조정된 일부 9S 무브먼트 모델들은 훨씬 뛰어난 정확성을 자랑합니다. ‘Grand Seiko Special Standard’ 라고 불리는 이 무브먼트는 하루 +2 ~ -4초 오차 수준의 정확성을 갖추고 있습니다.

17일간의 테스트

9S 기계식 무브먼트는 17일 동안 독특하고 엄격한 표준에 따라 평가됩니다. 무브먼트는 6가지 다른 위치와 3가지 온도를 포함한 다양한 조건에서 테스트되며 그랜드세이코의 위상을 얻기 위해서는 이러한 다양한 환경/조건에서 설정된 엄격한 허용 오차 범위 내에 들어가야 합니다.

정확성 추구

정확성. 그것은 모든 시계 제작자가 추구하는 것입니다. 그랜드 세이코는 1960년에 처음 만들어 졌을때 이럴 넘어설 준비가 되어 있었습니다. 당시의 크로노미터 표준을 충족한 그랜드 세이코는 1966년에 자체 정확도 표준을 설정했습니다. 1998년까지 재료와 공예의 발전으로 새로운 그랜드세이코 표준이 탄생했습니다. 모든 무브먼트는 17일 동안 6가지 위치와 3가지 온도에서 엄격한 테스트를 거칩니다. 장인들은 품질에 대한 약속을 지키면서 가능성의 한계를 지속적으로 탐구합니다.

그랜드세이코 표준

항목 단위 그랜드세이코 특별 표준 그랜드세이코 표준 여성용 그랜드세이코 표준
6가지 자세에서 일오차 초 / 일 -2.0 ~ +4.0 -3.0 ~ +5.0 -3.0 ~ +8.0
평균 일오차 초 / 일 1.6 미만 1.8 미만 3.2 미만
같은 위치에서 두번 연속 측정한 일오차  초 / 일 3.0 미만 4.0 미만 6.0 미만
수평과 수직 위치에서의 평균 오차 초 / 일 -5.0 ~ +7.0 -6.0 ~ +8.0 -8.0 ~ +10.0
일반 일오차와 개별 오차간 최대 일오차  초 / 일 7.0 미만 8.0 미만 13.0 미만
IC 8℃ 에서 38℃ 간 평균 일오차 초 / 일 / ℃ -0.3 ~ +0.3 -0.5 ~ +0.5 -0.6 ~ +0.6
IC 23℃ 에서 38℃ 간 평균 일오차 초 / 일 / ℃ -0.3 ~ +0.3 -0.5 ~ +0.5 -0.6 ~ +0.6
비율 재개 초 / 일 -4.0 ~ +4.0 -5.0 ~ +5.0 -6.0 ~ +6.0
측정 자세 수 6 positions 6 positions 6 positions
측정 온도 조건 8, 23, 38 ℃ 8, 23, 38 ℃ 8, 23, 38 ℃
테스트 기간 17 일 17 일 17 일

일 평균 오차* : 인위적으로 조성한 환경하에서 12일 동안 케이스에 조립 전의 움직임을 6가지 위치에서 고정적으로 측정한 조건에서의 일 오차

역사

1960년부터 이상을 추구하다

첫 시작부터, 시간에 대한 확고한 관점을 가지다

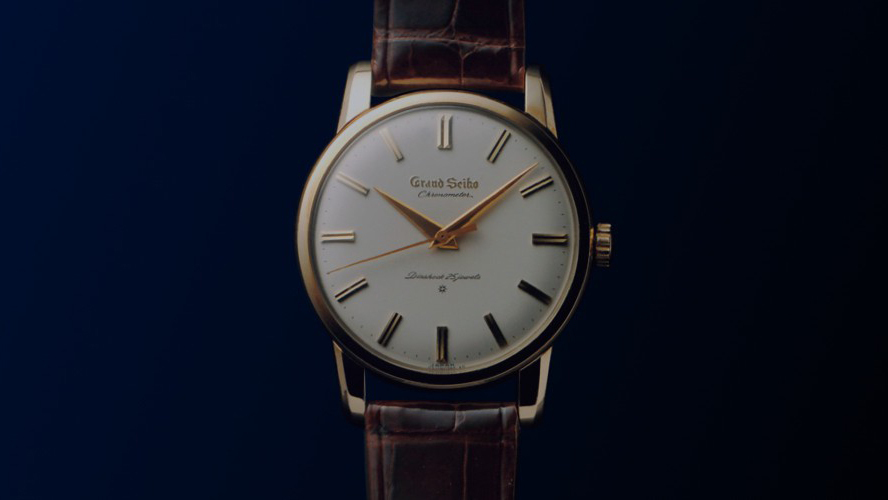

1960년 12월 18일 첫번째 그랜드 세이코 시계가 출시되었습니다. 그 모델은 오늘날 까지도 그랜드 세이코를 정의하는 요소인 궁극의 정확성, 아름다움 그리고 내구성을 보여주었습다.

More

무브먼트 비교

무브먼트 일오차 일반적인 사용 시 정확성 파워 리저브 진동수 보석 특징
Manual-winding Mechanical Hi-Beat 36000 80 Hours
Caliber 9SA4
(Manual winding mechanical)
+5 to -3 seconds per day +8 to -1 seconds per day Approximately 80 hours 36,000 vibrations per hour (10 beats per second) 47 jewels · Dual Impulse Escapement
· Twin barrels
· Power reserve indicator
Hi-Beat 36000 3-Day Chronograph
Caliber 9SC5
(Automatic with manual winding)
+5 to -3 seconds per day +8 to -1 seconds per day Approximately 72 hours 36,000 vibrations per hour (10 beats per second) 60 jewels -Chronograph
-Dual Impulse Escapement
-Twin barrels

기계식 Hi-Beat 36000 80 시간


9SA5 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +5 to -3 초 일오차 +8 to -1초 약 80시간 시간당 36,000 (1초당 10진동) 47석 -듀얼 임펄스 이스케이프먼트(Dual Impulse Escapement)
-트윈 배럴
-즉석 날짜 변경 메커니즘
기계식 HI-BEAT 36000 GMT
9S86 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +5 to -3 일오차 +8 to -1초 약 55시간 시간당 36,000 (1초당 10진동) 37석 -24시간침 포함된 듀얼 타임 기능
-달력에 맞춰 시차를 빠르게 보정하는 기능
기계식 HI-BEAT 36000
9S85 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +5 to -3 일오차 +8 to -1초 약 55시간 시간당 36,000 (1초당 10진동) 37석 -날짜 표시
오토매틱 3-DAY POWER RESERVE
9S68 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +5 to -3초 일오차 +10 to -1초 약 72시간 시간당 28,800 (1초당 8진동) 35석 -날짜 표시
오토매틱 3-DAY POWER RESERVE GMT
9S66 무브먼트
(수동 와인딩 기능)
일오차 +5 to -3초 일오차 +10 to -1초 약 72시간 시간당 28,800 (1초당 8진동) 35석 -24시간침 포함된 듀얼 타임 기능
-달력에 맞춰 시차를 빠르게 보정하는 기능
오토매틱 3-DAY POWER RESERVE
9S65 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +5 to -3초 일오차 +10 to -1초 약 72시간 시간당 28,800 (1초당 8진동) 35석 -날짜 표시
수동 와인딩
9S64 무브먼트
(수동 와인딩 기능)
일오차 -3 to +5 초 일오차 -1 to +10 초 약 72시간 시간당 28,800 (1초당 8진동) 24석 -
작은 초침이 달린 수동 와인딩
9S63 무브먼트
(수동 와인딩 기능)
일오차 +5 to -3초 일오차 +10 to -1초 약 72시간 시간당 28,800 (1초당 8진동) 33석 -파워 리저브 표시기
-스몰 세컨즈 핸드
작은사이즈 오토매틱
9S27 무브먼트
(수동 와인딩 기능이 있는 오토매틱)
일오차 +8~-3초 일오차 +10 to -5 초 약 50시간 시간당 28,800 (1초당 8진동) 35석 -날짜 표시
