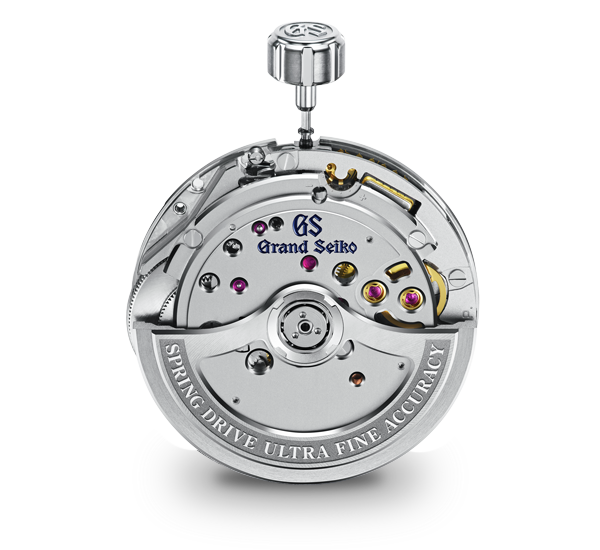

9R 스프링 드라이브(Spring Drive)
스프링 드라이브는 독특한 시계 기술입니다. 다른 모든 고급 기계식 시계와 마찬가지로 에너지를 생성하지만 이를 전자식 조절기와 결합하여 기계식 시계가 따라올 수 없는 수준의 정밀도를 제공합니다.
스프링 드라이브의 개발은 그랜드세이코가 전자 및 기계식 시계 제작에 정통한 몇 안 되는 제조업체 중 하나이기 때문에 가능했습니다.
MECHANISM
기계적 결합
그리고 두 세계의 최고를 위한 전자 시계 제조.
모든 시계의 기능 이면에 있는 두 가지 핵심 요소는 전원과 시간 제어 시스템입니다.
스프링 드라이브는 기계식 시계의 높은 토크와 전자 시계의 고정밀 집적 회로(IC) 제어 시스템을 결합한 독특한 무브먼트입니다.
| 전원 | 제어 시스템 | |
|---|---|---|
| 기계식 시계 | 메인스프링(Mainspring) 높은 토크 (시계를 작동시키는 원동력) |
감긴 태엽은 풀리면서 설정된 속도로 기어를 돌리는 힘을 가하고, 균형, 팔레트 및 탈출 휠로 구성된 속도 제어 및 이스케이프먼트 메커니즘은 전체 정밀도를 제어합니다. 비록 정밀하기는 하지만 가장 정확한 그랜드 세이코 쿼츠 시계의 정확도와 경쟁할 수 없으며 일 오차는 +8/-1초 사이 입니다. |
| 쿼츠 시계 | 배터리 기계식시계 대비 낮은 토크 |
배터리는 집적 회로(IC)에 의해 정확한 진동이 감지되는 수정 발진기에 전기를 보냅니다. 그런 다음 IC는 기어를 정확히 1초 앞으로 움직입니다. IC의 정밀 제어는 높은 정확도 표준을 허용하며 그랜드세이코 쿼츠 모델은 연오차 ±10초의 정확도를 자랑합니다. |
MECHANISM

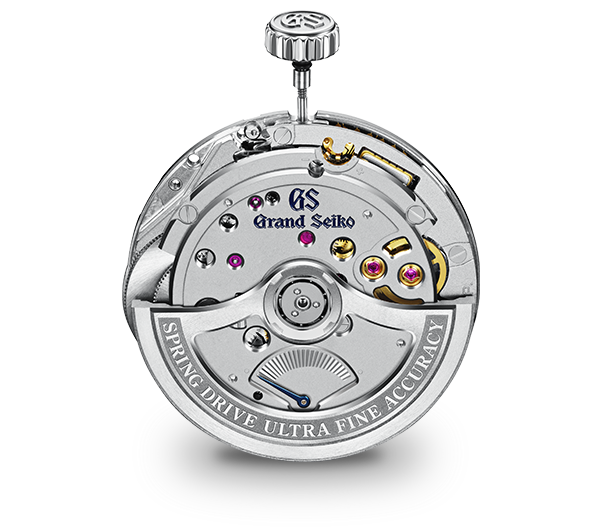

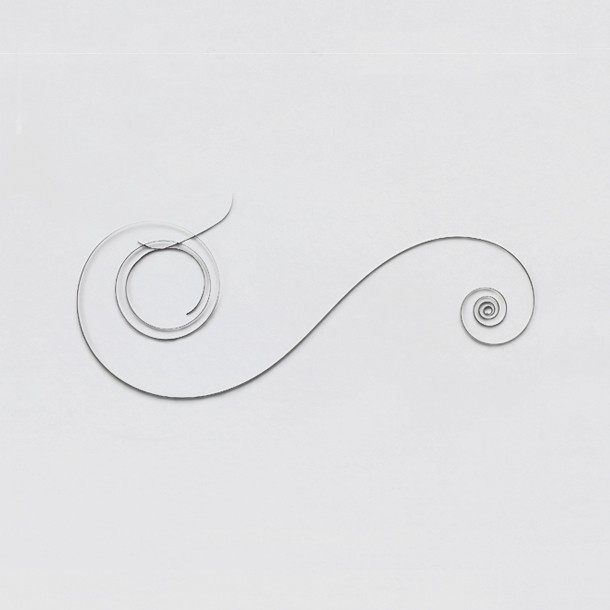

메인스프링에 의해 구동
스프링 드라이브는 다른 모든 기계식 시계와 마찬가지로 태엽에 의해 구동됩니다. 이 전통적인 방식의 전력 생성 방식을 통해 배터리나 기타 전원이 필요 없이 시계를 완전히 자율적으로 작동할 수 있습니다.
용두를 돌리거나 손목을 움직여 태엽을 감으면 에너지가 저장되어 기어로 전달되어 시간이 지남에 따라 스프링이 풀리면서 시계 바늘을 움직이는 데 사용됩니다.
메인 스프링이 제공하는 높은 수준의 토크를 활용하여 칼리버는 스프링드라이브의 시그니처인 부드러운 글라이딩 동작으로 길고 넓은 핸즈를 움직이는 데 다른 힘이 필요하지 않습니다.
MECHANISM

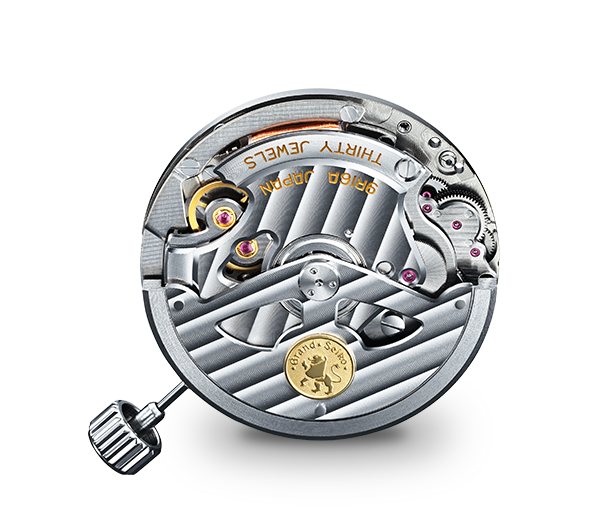

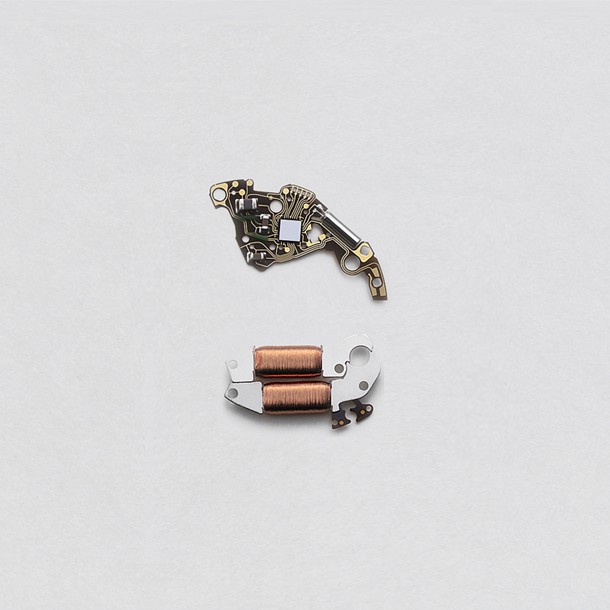

트라이 싱크로 레귤레이터(Tri-Synchro Regulator)
스프링 드라이브 개발에서 Akahane과 그의 팀의 핵심 과제는 에너지 생성 및 관리였습니다. 해결 방법은 태엽의 움직임에서 작은 전기 펄스를 생성하고 이를 수정 발진기와 전자 브레이크를 활성화하는 데 필요한 전력으로 변환하는 장치인 트라이 싱크로 레귤레이터(Tri-synchro regulator)를 만드는 데 있었습니다. 발진기(진동자)는 정확한 기준 신호를 IC에 전송하여 마그네틱 브레이크를 적용하여 글라이드 휠의 회전 속도를 초당 정확히 8회전으로 유지합니다. 이 정밀도는 기어 트레인을 통해 일오차 ±1초의 정밀도로 시간을 표시하는 바늘로 전달됩니다.

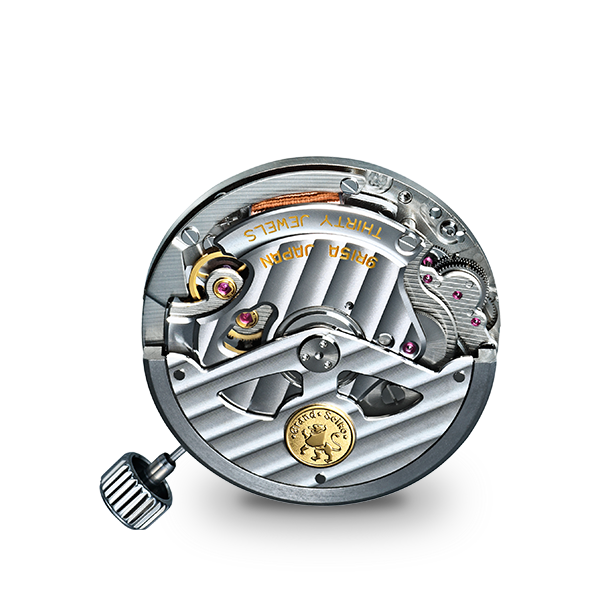

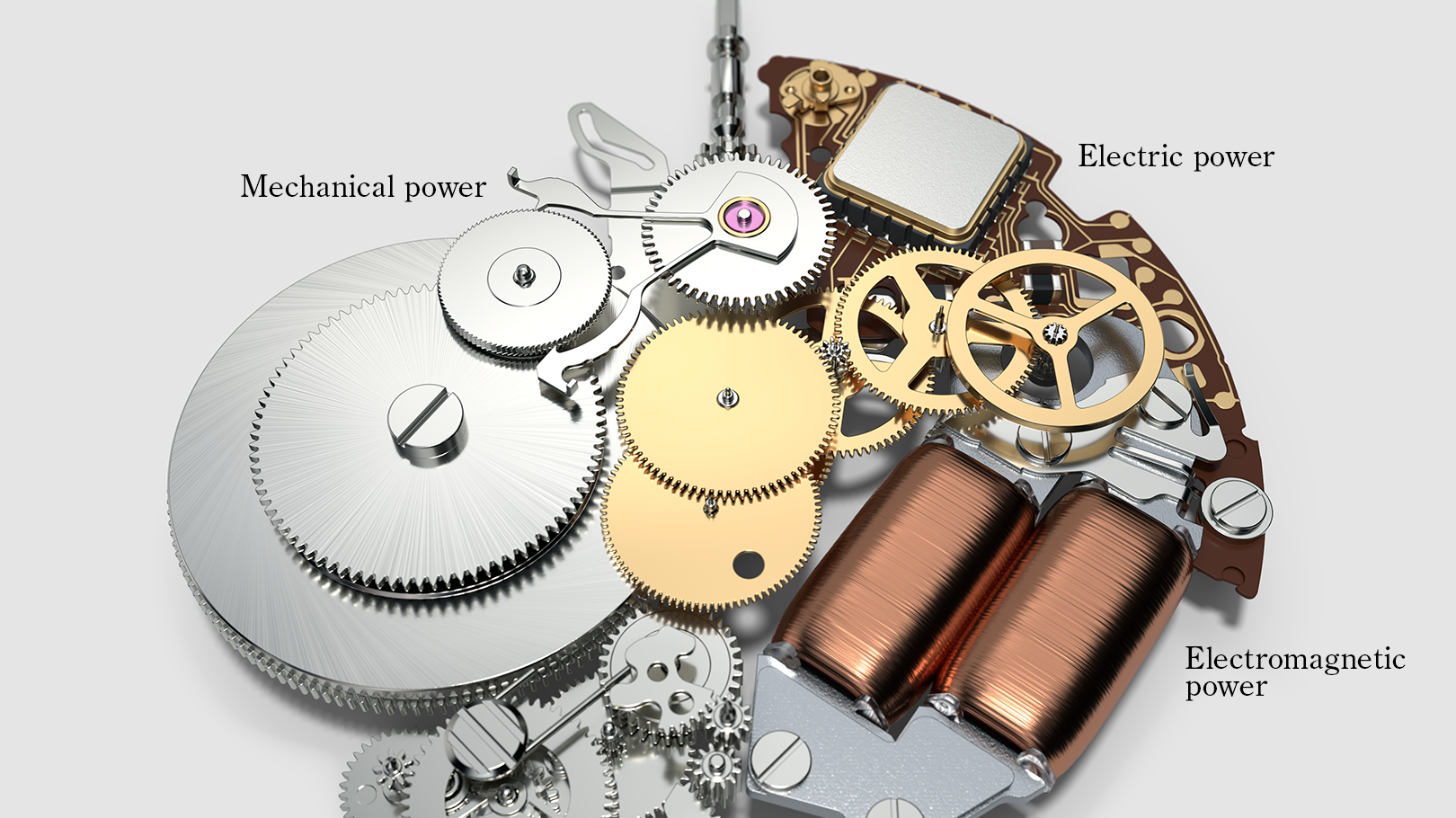

이름에서 알 수 있듯이 트라이 싱크로 레귤레이터(Tri-synchro regulator)는 세 가지 유형의 에너지를 사용하여 움직이는 부품을 조절하고 동기화를 설정합니다.
- 메인스프링(태엽)에서 나오는 기계적 힘
- 전력, IC/ 수정 발진기를 통해 기준 신호 생성
- 회전자/고정자를 통해 브레이크를 적용하기 위한 전자기력.
이 세 가지 힘이 조화롭게 작용하여 스프링이 풀리는 방식을 조절하고 초침의 정확한 움직임을 가능하게 합니다.
TRI-SYNCHRO REGULATOR
1. 기계적 힘
풀린 메인스프링(태엽)에서 전력 생산
스프링 드라이브는 페달 구동식 자전거 라이트와 동일한 시스템을 사용하여 전력을 생성합니다. 기어 트레인의 끝에 연결된 로터는 와이어로 감긴 고정자와 함께 작동하여 동력을 생성합니다. 스프링 드라이브 시계에서 로터 또는 글라이드 휠은 매초 8번 완전히 회전하여 약간의 전류를 생성합니다
TRI-SYNCHRO REGULATOR
2. 전력
수정 발진기를 통해 정확한 신호 전송
글라이드 휠에서 생성된 전력은 수정 발진기와 IC를 활성화하는 데 사용됩니다.
수정 발진기는 정확히 32,768Hz에서 진동하여 정확한 기준 신호를 IC로 전송합니다.
TRI-SYNCHRO REGULATOR
3. 전자기력
속도를 제어하기 위해 브레이크를 적용
IC는 수정 발진기의 기준 신호를 글라이드 휠의 회전 속도와 비교하고 글라이드 휠이 너무 빠르게 작동하는 것을 감지하면 간헐적으로 자기 브레이크를 적용합니다. 글라이드 휠의 이러한 조절은 기어 트레인으로 전달되어 시계 바늘이 정확하게 움직이도록 합니다.
CRAFTSMANSHIP

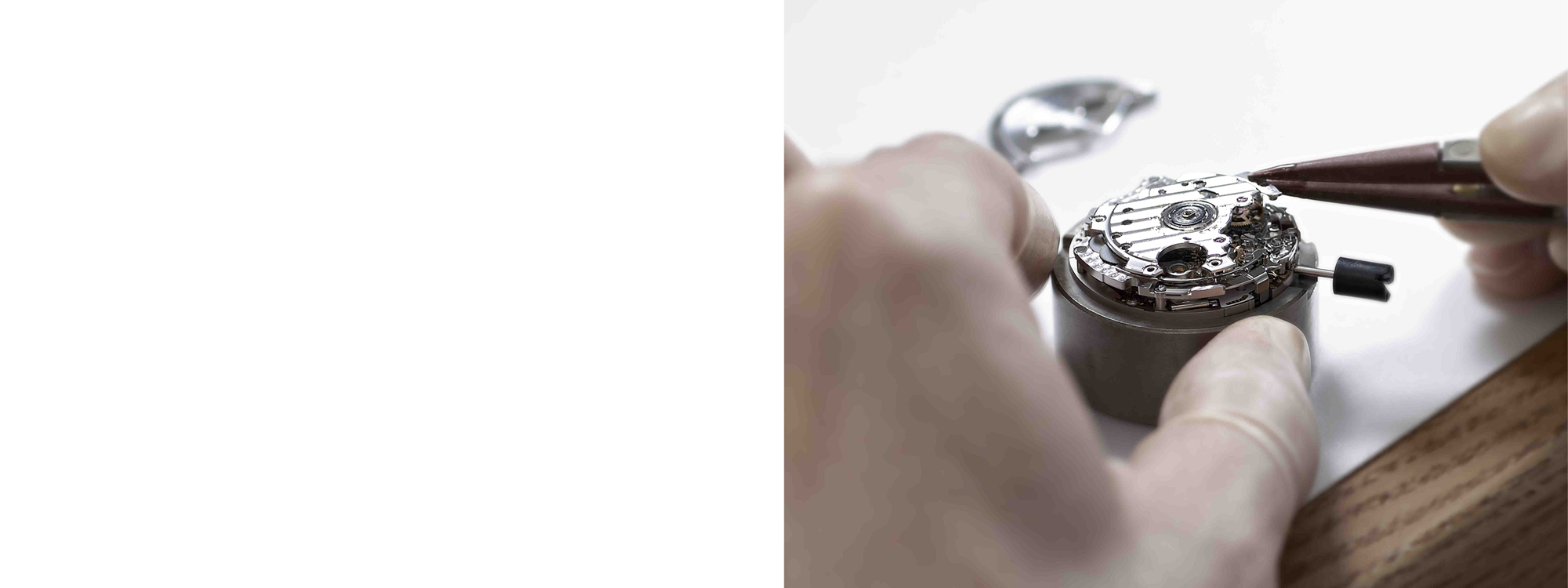

조립 및 조정 분야에서 장인 정신

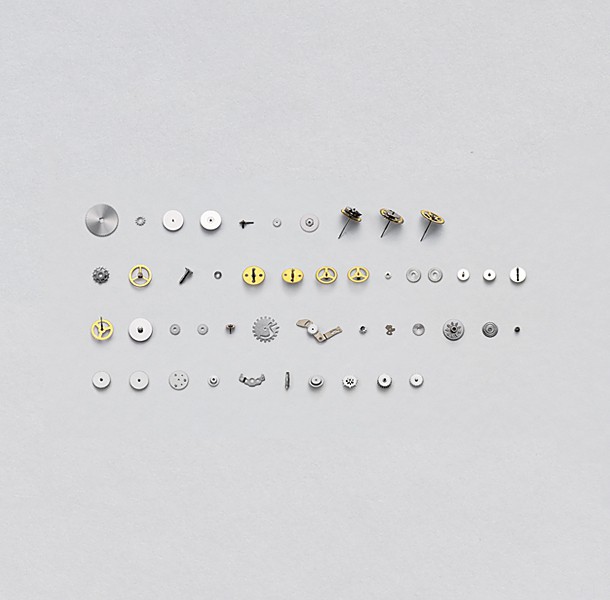

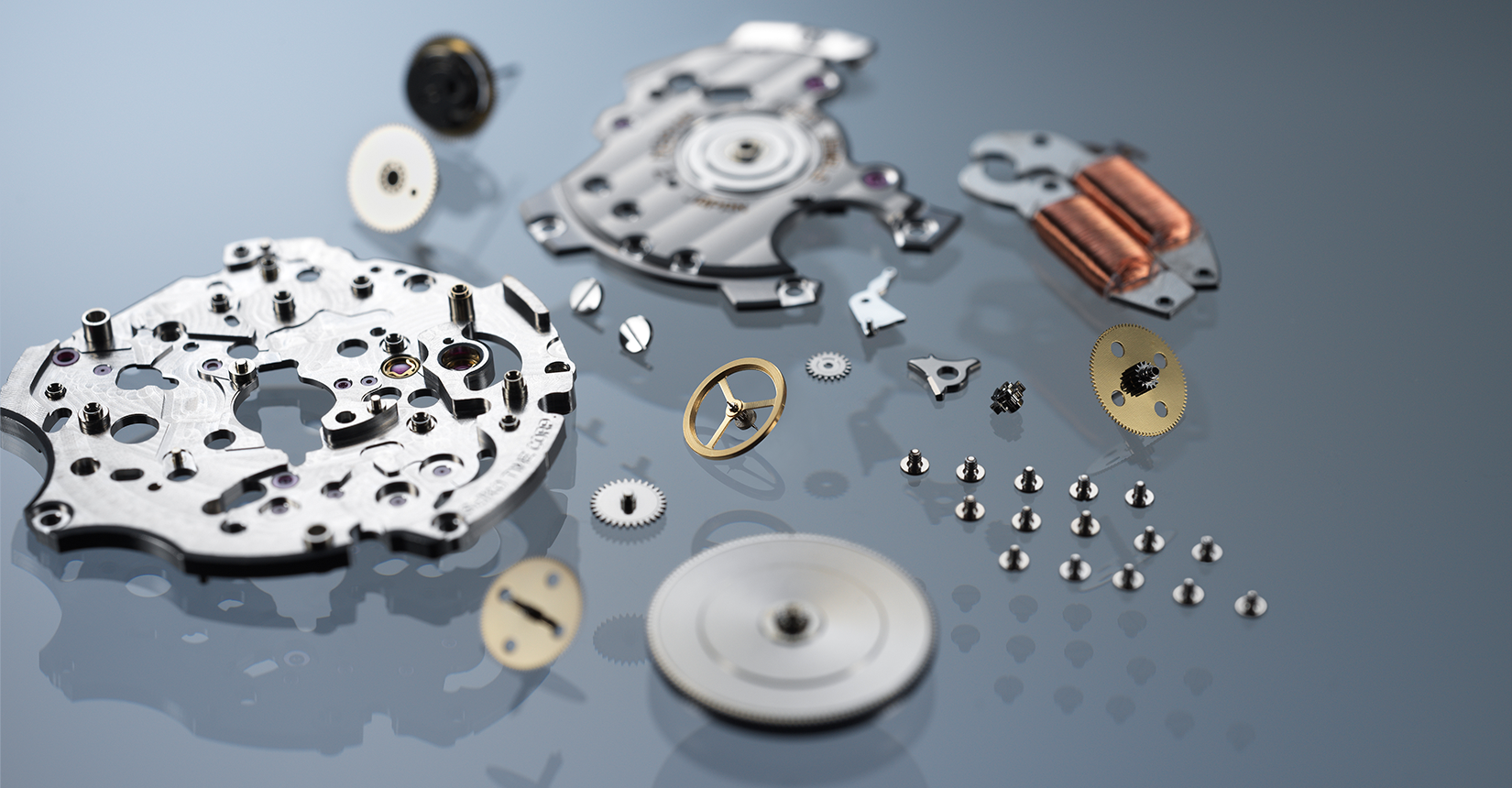

스프링 드라이브는 기계식 시계와 전자식 시계의 최고의 요소를 결합한 형태입니다. 쓰리 핸드 버전에는 200개 이상의 구성 요소가 있지만 스프링 드라이브 크로노그래프와 같은 더 많은 기능을 가진 버전에는 300개가 훨씬 넘으며 모두 수작업으로 조립됩니다.
윤활유의 사용은 모든 구성 요소의 원활한 상호 작용을 보장하며 3개의 핸드 칼리버에 80개 이상, 크로노그래프에 140개 이상의 윤활 지점이 있습니다. 오일은 손으로 바르며 정밀하게 오일을 바르기 위해서는 시간과 기술 모두를 필요로 합니다.
설계 계획은 100밀리미터 이하의 허용 오차를 기반으로 합니다. 부품의 최종 조정과 개선은 수작업으로 완료됩니다.
History
1977년, 젊은 시계 엔지니어인 Yoshukazu Akahane은 불가능해 보이는 '영원한' 시계 제작을 시도하기로 결정했습니다. 그의 목표는 메인 스프링으로 구동되는 전통적인 시계이면서 전자 시계가 이미 가능했던 1초의 정확성을 제공하는 것이었습니다. 28년 만에 600개의 프로토타입을 만들고 그의 꿈을 실현하고 스프링 드라이브를 세상에 선보였습니다. 2007년, 그리고 완벽에 대한 Akahane의 끊임없는 추구 정신으로 그랜드 세이코 스프링 드라이브 크로노그래프가 탄생했습니다.

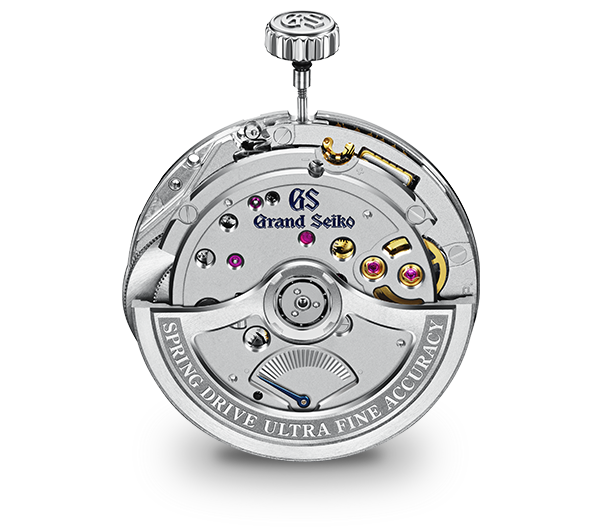

9R 스프링 드라이브(Spring Drive)
무브먼트 비교
| 무브먼트 | 정확성 | 파워 리저브 | 보석 | 특징 |
|---|---|---|---|---|
| 스프링 드라이브 5 DAYS 9RA2 무브먼트 (수동 와인딩) |
일오차 ±0.5 초(월오차 ±10초) | 약 120시간(5일) | 38석 | - 오프셋 매직 레버(Offset Magic Lever)
- 듀얼 스프링 배럴(Dual-Spring Barrel) - 원피스 센터 브리지(One-piece Center Bridge) - 파워 리저브 표시 |
| Spring Drive 5 Days Caliber 9RA5 (Automatic with manual winding) |
±10 seconds per month (±0.5 second per day) | Approximately 120 hours (5 days) | 38 jewels | -Offset Magic Lever
-Dual-size Barrels -One-piece Center Bridge -Power reserve indicator |
| 수동감기 8-DAY 파워 리저브 스프링 드라이브 9R01 무브먼트 (수동 와인딩) |
일오차 ±0.5초(월오차 ±10초) | 약 192시간 | 56석 | -파워 리저브 표시
-시차의 빠른 보정 기능 |
| 수동감기 스프링 드라이브 9R02 무브먼트 (수동 와인딩) |
일오차 ±1 초(월오차 ±15초) | 수동 와인딩 | 39석 | - 토크 리턴 시스템
- 듀얼 스프링 배럴(Dual-Spring Barrel) - 파워 리저브 표시 |
| AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT Caliber 9R96 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 50 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar -Stopwatch function |
| 오토매틱 스프링 드라이브 3-DAY 크로노그래프 GMT 9R86 무브먼트 (수동 와인딩 기능이 있는 오토매틱) |
일오차 ±1 초(월오차 ±15초) | 약 72시간 | 50석 | - 파워 리저브 표시
-24시간침 포함된 듀얼 타임 기능 -달력에 맞춰 시차를 빠르게 보정하는 기능 -스톱워치 기능 |
| 오토매틱 스프링 드라이브 3-DAY GMT 9R66 무브먼트 (수동 와인딩 기능이 있는 오토매틱) |
일오차 ±1 초(월오차 ±15초) | 약 72시간 | 30석 | - 파워 리저브 표시
-24시간침 포함된 듀얼 타임 기능 -달력에 맞춰 시차를 빠르게 보정하는 기능 |
| 오토매틱 스프링 드라이브 3-DAY 9R65 무브먼트 (수동 와인딩 기능이 있는 오토매틱) |
일오차 ±1 초(월오차 ±15초) | 약 72시간 | 30석 | -파워 리저브 표시
-날짜 표시 |
| 수동 와인딩 스프링 드라이브 9R31 무브먼트 (수동 와인딩) |
일오차±1 초(월오차 ±15초) | 약 72시간 | 30석 | - 듀얼 스프링 배럴(Dual-Spring Barrel)
- 파워 리저브 표시 |
