스프링 드라이브 U.F.A.
Caliber 9RB2
높은 정밀성의 추구는 언제나 그랜드세이코의 핵심 가치였습니다. “Ultra Fine Accuracy(초정밀 정확도)”를 의미하는 U.F.A. 명칭을 부여받은 칼리버 9RB2는 하루, 일주일, 혹은 한 달 단위가 아닌 연 단위의 정확성으로 정밀도를 정의하며, 태엽을 동력으로 하는 손목시계 무브먼트 가운데 새로운 기준을 제시합니다. 이 무브먼트는 연오차 ±20초, 즉 월 기준 약 ±3초라는 놀라운 정밀도를 실현했습니다.*
*2025년 4월 기준, 그랜드세이코 자체 조사에 의거.
스프링 드라이브는 일정한 주파수로 진동하는 쿼츠 결정의 특성을 활용해 시간을 측정합니다. 그러나 온도 변화, 습도, 중력 등 외부 요인이 쿼츠 오실레이터에 영향을 미치면 진동 주파수에 미세한 변화가 발생하게 되고, 이로 인해 정확도에 아주 작은 오차가 생길 수 있습니다. 시간이 지남에 따라 이러한 오차는 누적되어 정밀도에 약간의 편차를 초래할 수 있습니다.
칼리버 9RB2가 실현한 연오차 ±20초의 정밀도는, 사내에서 3개월간 안정화 과정을 거친 쿼츠 오실레이터에 대한 제조 및 가공 방식의 전면적인 재설계, 그리고 새롭게 개발된 온도 보정용 IC를 통해 가능해졌습니다. 또한, 새롭게 도입된 정밀 조정 스위치(regulator switch)를 적용함으로써, 조립 이후 시간이 지남에 따라 발생할 수 있는 정확도의 편차를 획기적으로 줄였습니다.
Specifications
| 와인딩 메커니즘 | 수동 매뉴얼 와인딩 |
|---|---|
| 정확성 | 연오차 ±20초 (월 기준 ±3초) |
| 파워 리저브 | 약 72시간(3일) |
| 보석 | 34석 |
| 특징 | -오프셋 매직 레버
-일체형 센터 브리지 -파워리저브 인디케이터 -날짜 표시 |

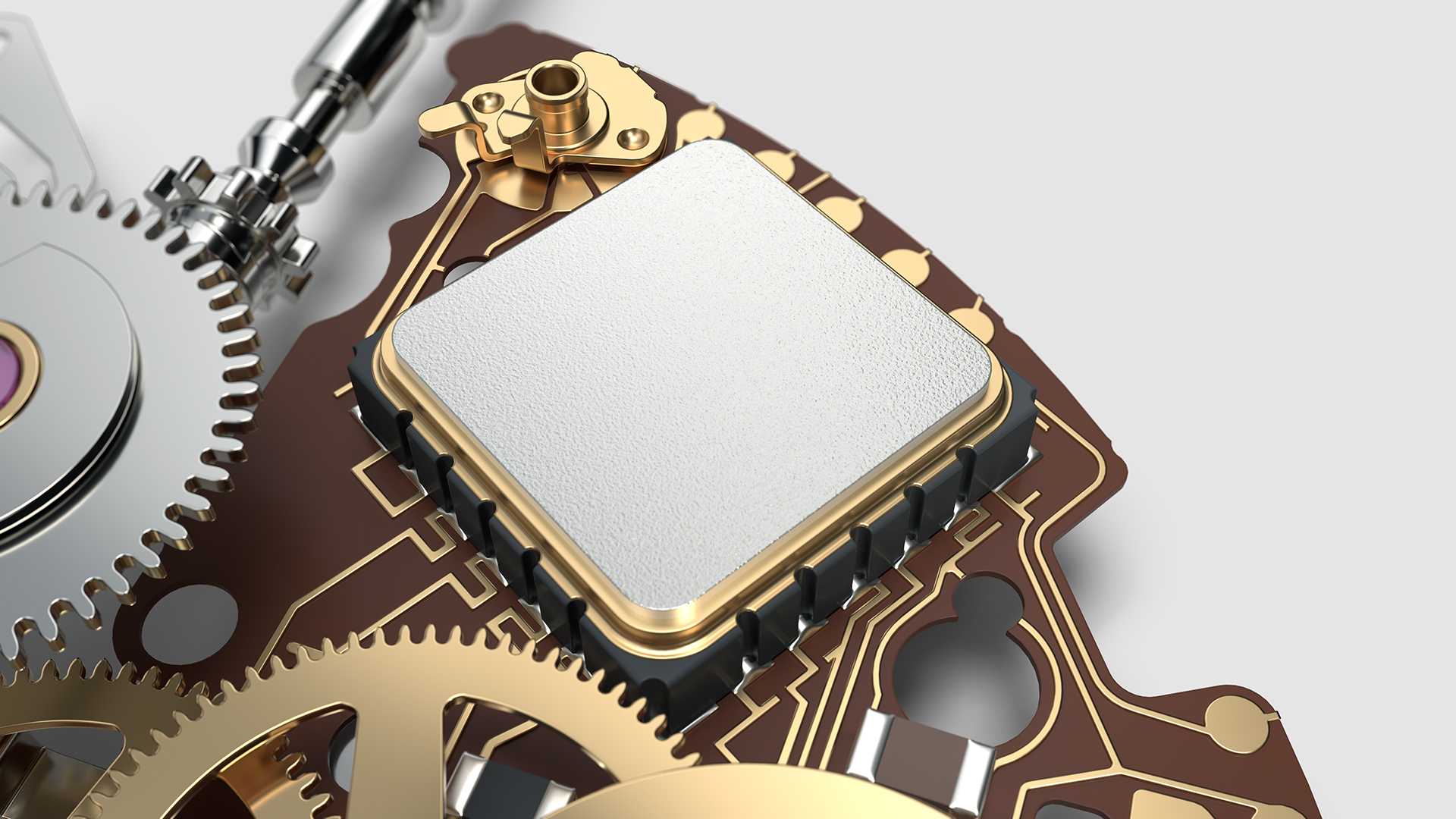

정밀하게 선별된 쿼츠 오실레이터를 포함한 진공 밀폐 구조
칼리버 9RB2는 9RA 시리즈 무브먼트와 마찬가지로, 3개월간 안정화 과정을 거친 쿼츠 오실레이터와 온도 보정 기능을 갖춘 초저전력 IC를 기반으로 합니다. 오실레이터와 센서는 모두 온도 차이를 최소화하기 위해 진공 밀폐 구조 안에 함께 탑재되어 있습니다. 무브먼트가 시계에 장착된 이후, 각 쿼츠 오실레이터의 주파수는 여러 온도 조건에서 측정되며, 이 데이터를 기반으로 열 보정에 필요한 정보가 IC에 프로그래밍됩니다. 쿼츠 오실레이터는 온도 변화에 민감하기 때문에, 칼리버 9RB2는 실리콘 온 인슐레이터(SOI) 구조의 특수 IC 내부에 위치한 온도 센서를 통해 하루 540회 온도 데이터를 수집하고, 그 변화를 정밀하게 계산해 오실레이터의 성능 편차를 보정합니다. 또한, 오실레이터와 IC를 하나의 진공 밀폐 구조 안에 배치함으로써 두 부품 간의 온도 차이를 없애고 정밀한 온도 조정을 가능하게 했습니다. 오실레이터와 IC를 연결하는 모든 배선을 이 구조 내부에 통합함으로써, 습도 변화의 영향은 물론 정전기나 빛에 의한 간섭까지 차단하여 무브먼트의 안정성과 정확도를 더욱 향상시켰습니다.
스프링 드라이브 최초의 정밀 조정 스위치
또한, 자체적으로 안정화 처리된 쿼츠 결정에 남아 있는 미세한 잔류 응력의 특성을 정확히 이해함으로써, 시간이 지남에 따라 발생할 수 있는 진동 주파수의 미세한 편차까지 보정하는 것이 가능해졌습니다. 스프링 드라이브 최초로, 이 새로운 무브먼트에는 장기간 사용으로 인해 발생할 수 있는 정확도 편차를 유지보수 과정에서 조정할 수 있도록 설계된 정밀 조정 스위치가 탑재되었습니다.

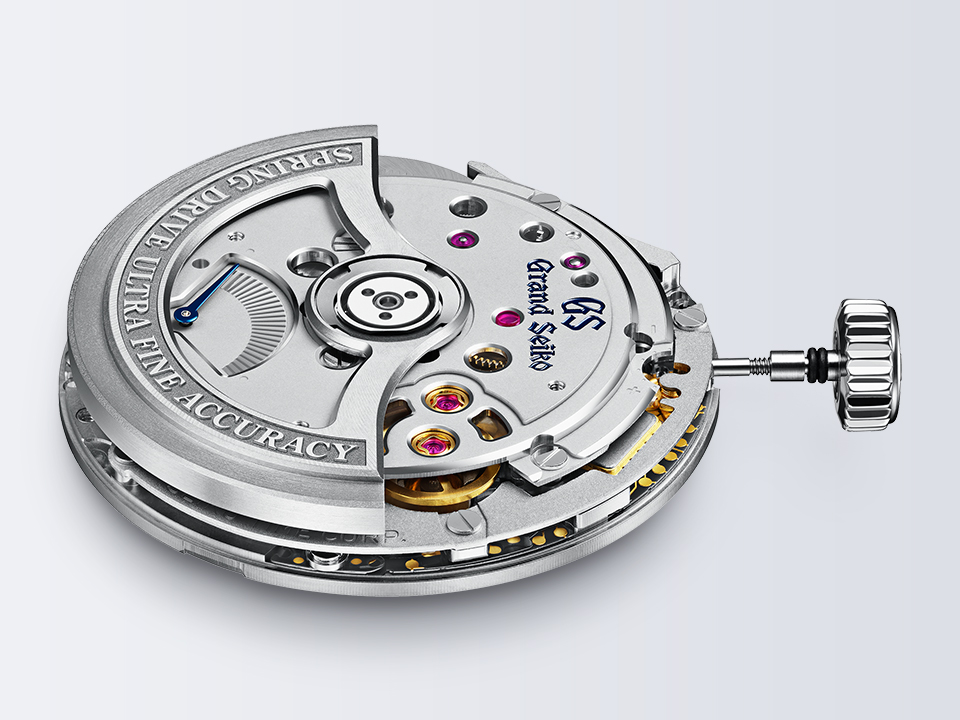

높은 정밀도와 컴팩트한 설계의 조화
시계의 착용감을 높이기 위해 무게 중심이 낮은 무브먼트를 구현하고자, 얇은 싱글 배럴과 무브먼트 중심에서 오프셋된 크랭크 휠 구조의 새로운 매직 레버가 개발되었습니다. 이 무브먼트는 낮은 무게 중심을 유지하면서도 약 72시간의 파워리저브를 확보하며, 9RA 시리즈와 마찬가지로 일체형 센터 브리지 구조를 통해 높은 내구성도 함께 실현합니다. 또한, 얇고 직경이 작은 설계 덕분에 9R 시리즈 중 가장 작은 모델이 탄생했으며, 케이스 직경은 단 37mm에 불과합니다.
신슈의 자연미를 반영한 무브먼트 마감 처리

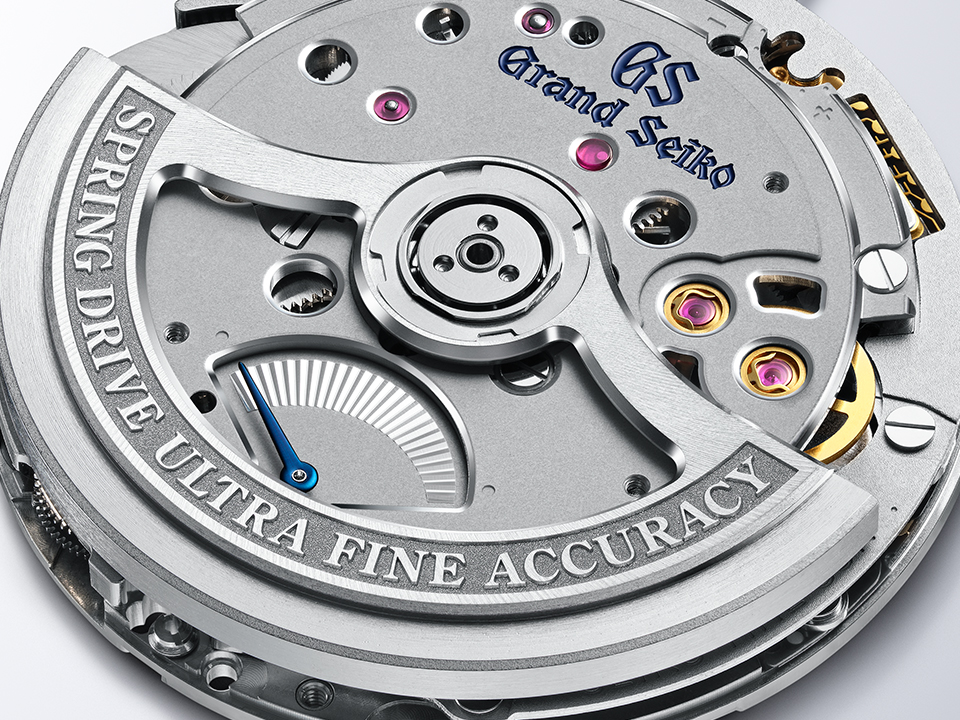

칼리버 9RB2의 외관은 정교하게 마감 처리되어, 그랜드세이코 스프링 드라이브의 탄생지이자 현재 나가노현으로 잘 알려진 신슈 지역의 자연미를 그대로 반영합니다. 디자인은 혹독한 겨울, 산악 지대의 나무들을 덮는 서리의 부드러운 아름다움에서 영감을 받았습니다. 특히 이 서리는 특유의 거친 질감으로 인해 전체에 퍼지는 듯한 신비로운 광채를 발산하는데, 이러한 특징이 무브먼트 디자인에 담겨 있습니다. 브리지 디자인은 신슈의 서리를 형상화한 형태로, 차분하면서도 우아한 빛을 발산하는 뉴트럴 톤의 샌드블라스트 마감이 적용되어 있습니다. 브리지의 엣지 부분은 어느 방향에서든 빛을 받아 선명하고 깊이감 있는 반짝임으로 디자인을 강조합니다. 로터에는 U.F.A. 명칭을 상징하는 'Ultra Fine Accuracy' 각인이 새겨져 있어, 이 무브먼트의 정체성을 한눈에 알아볼 수 있습니다.
9R 스프링 드라이브가 특별한 이유는 무엇입니까?

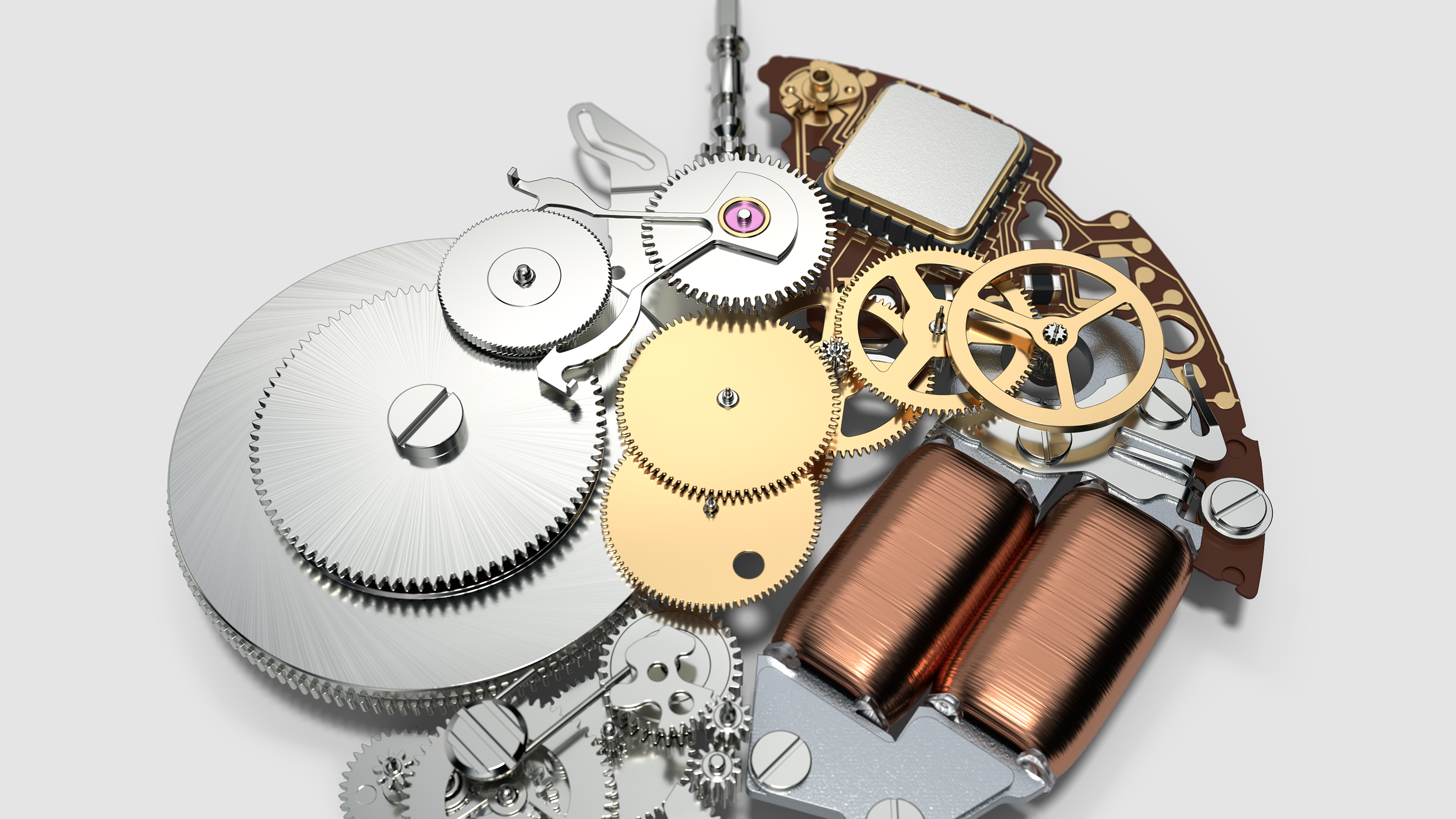

현대 시계 제조 역사에서 위대한 혁신 중 하나인 스프링 드라이브는 배터리나 기타 외부 전원 없이 작동하는 최첨단 전자 기술로 스프링 구동식 무브먼트를 조절합니다. 유일한 동력원은 일련의 기어를 구동하는 메인 스프링(태엽)입니다. 이 기어의 끝에 연결된 회전자는 전자 회로와 수정 발진기를 활성화하는 작은 전하를 생성합니다. 그 정확성은 태엽에 의해 감긴 시계로서는 전례가 없는 것입니다. 9R 스프링 드라이브 무브먼트의 개발은 그랜드세이코가 기계식 시계와 전자식 시계 모두에 전문성을 갖춘 몇 안 되는 제조업체 중 하나였기 때문에 가능했습니다.
