스프링 드라이브 5 Days

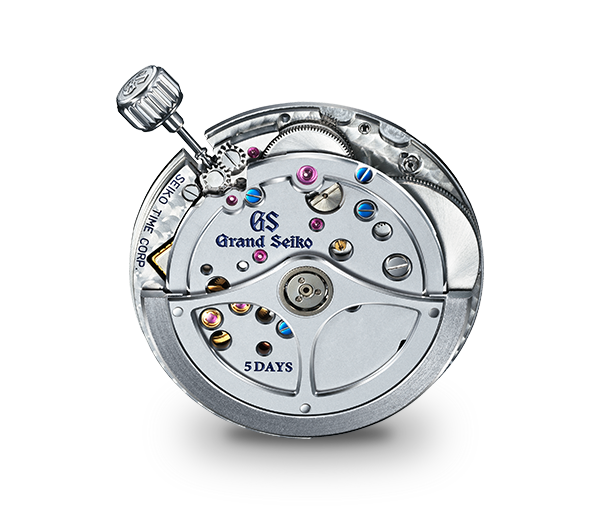

Caliber 9RA5
스프링 드라이브의 발상지인 신슈 워치 스튜디오에서는, 숙련된 장인들이 케이스, 다이얼, 핸즈, 인덱스부터 모든 부품에 이르기까지 하나하나 손으로 정성스럽게 시계를 조립합니다. 무브먼트의 개발과 설계부터 제작, 조립, 조정에 이르기까지 모든 단계에서 뛰어난 기술과 헌신을 갖춘 장인들이 최고의 기준을 추구하며, 끊임없이 자신들의 기술을 갈고닦는 데 전념하고 있습니다. 이러한 장인 정신과 열정을 가장 잘 담아낸 스프링 드라이브 무브먼트가 바로 Caliber 9RA5입니다.
Caliber 9RA5는 월오차 ±10초의 정밀도를 갖추고 있으며, Offset Magic Lever를 채택해 무브먼트 두께를 0.8mm 줄이는 데 성공했습니다. 또한 용두의 위치를 후방으로 이동시켜 시계의 무게 중심을 낮추어, 손목에 더욱 안정적이고 편안하게 밀착됩니다. 서로 다른 크기의 듀얼 사이즈 배럴(Dual-size Barrels)은 공간을 효율적으로 활용하면서 용량을 확장해, 120시간 파워리저브를 실현합니다. 또한, 일체형 센터 브리지(One-piece Center Bridge)는 무브먼트의 강도와 내구성, 충격 저항성을 확보해줍니다. 이 모든 혁신 기술이 어우러져, 차세대 스프링 드라이브 무브먼트인 Caliber 9RA5를 완성합니다.
Specifications
| 와인딩 메커니즘 | 오토매틱(수동 와인딩 지원) |
|---|---|
| 정확성 | 월오차 ±10초 (일오차 ±0.5초) |
| 파워 리저브 | 약 120시간(5일) |
| 보석 | 38석 |
| 특징 | -오프셋 매직 레버
-듀얼 사이즈 배럴 -일체형 센터 브리지 -파워리저브 인디케이터 |
Caliber 9RA5는 고정밀 스프링 드라이브 패키지 IC를 사용함으로써 월오차 ±10초의 높은 정밀도를 실현합니다. 이 패키지 IC는 3개월간 안정화 과정을 거친 고품질 쿼츠 오실레이터와, 극히 낮은 전류로 구동되는 IC가 함께 진공 밀폐된 구조 안에 포함되어 있습니다. 쿼츠 오실레이터는 온도 변화에 민감하기 때문에, Caliber 9RA5는 실리콘 온 인슐레이터(SOI) 구조의 특수 IC 내부에 위치한 온도 센서를 통해 하루 540회 온도 데이터를 수집하고, 온도 변화의 영향을 분석해 오실레이터 성능의 변화를 정밀하게 보정합니다. 또한 쿼츠 오실레이터와 IC를 하나의 진공 밀폐 구조 안에 통합함으로써, 두 부품 간의 온도 차이를 제거하고 정밀한 온도 조정이 가능해집니다. 오실레이터와 IC를 연결하는 모든 배선도 이 구조 내부에 통합되어 있어, 습도 변화뿐 아니라 정전기와 빛으로부터의 간섭도 차단되어 무브먼트의 안정성과 정확도를 더욱 향상시킵니다.
무브먼트의 외관은 제작이 이루어지는 스튜디오의 자연환경에서 영감을 받은, 일본 특유의 미학이 깃든 아름다움을 지니고 있습니다. 무브먼트에 세팅된 루비는 초겨울, 주변 산 위로 유난히 밝게 반짝이는 별빛을 연상케 하며, 표면의 섬세한 질감은 겨울 서리가 나뭇가지에 내려앉은 풍경을 섬세하게 표현하고 있습니다.

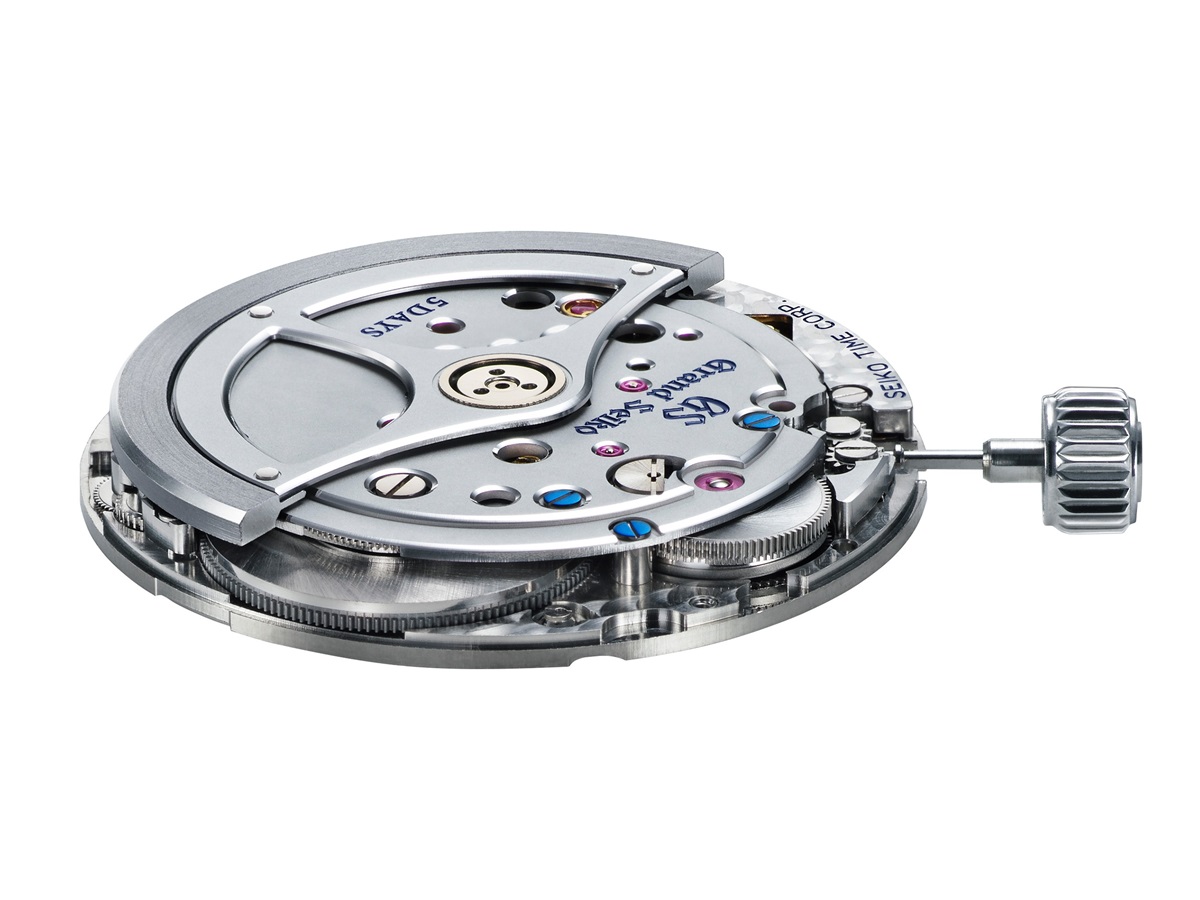

손목에 편안하게 밀착되는 슬림한 무브먼트
Caliber 9RA5는 9R6 시리즈보다 0.8mm 더 얇습니다. 부품의 슬림화는 오실레이팅 웨이트부터 시작되었으며, 전체 설계를 통해 무브먼트 하단에서 크라운 중심까지의 거리를 4.2mm에서 3.4mm로 줄였습니다. 크라운을 가능한 한 뒤쪽으로 이동시킴으로써 시계의 무게 중심이 더욱 낮아졌고, 손목에 자연스럽고 편안하게 밀착되는 착용감을 실현했습니다.

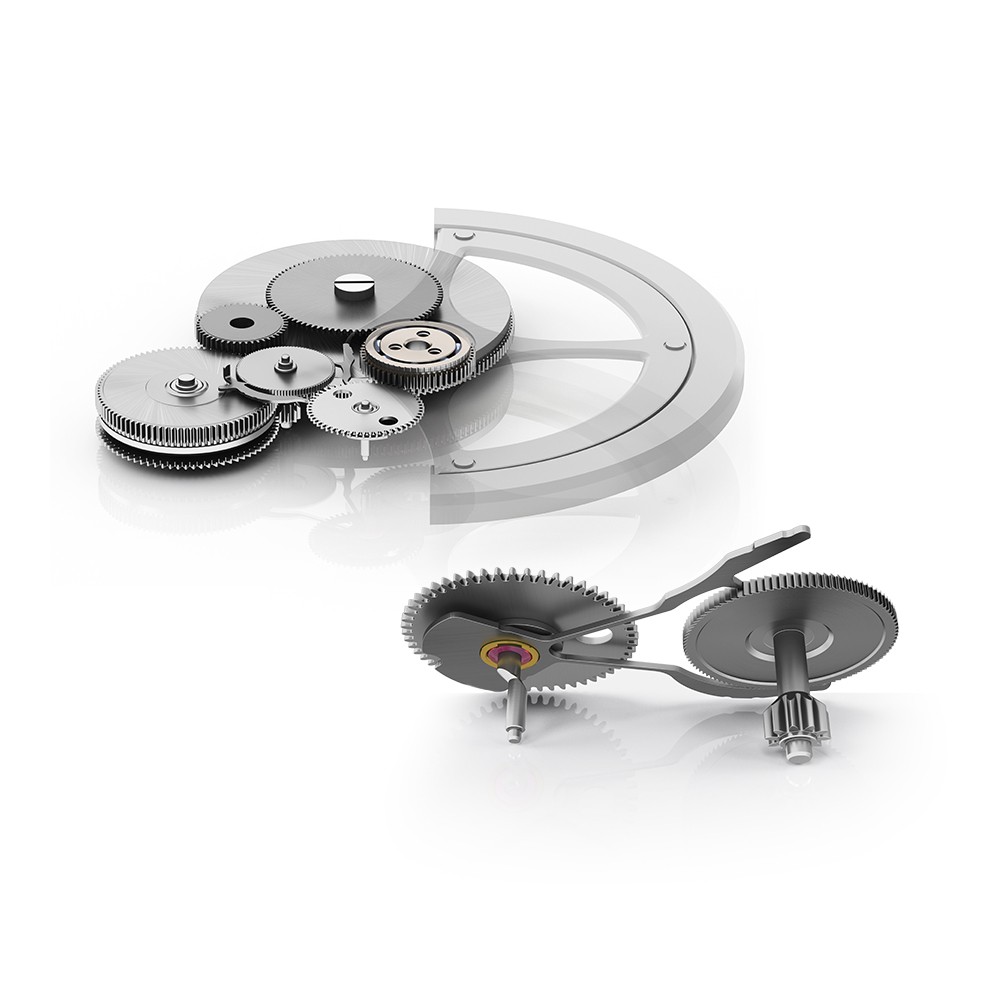

더 높은 와인딩 효율과 슬림한 무브먼트를 실현한 오프셋 매직 레버
Caliber 9RA5는 무브먼트 중심에서 오프셋된 위치에 크랭크 휠이 결합된 새로운 구조의 매직 레버를 적용해 슬림한 설계를 실현했습니다. 이 매직 레버는 신슈 워치 스튜디오에서 독자적인 가공 기술로 제작되었으며, 크랭크 휠에 가해지는 부담을 최소화하는 구조로 완성되었습니다. 또한 동력 전달 휠의 위치를 조정함으로써 오프셋 매직 레버는 무브먼트의 크기를 더욱 줄이는 동시에 와인딩 효율까지 향상시켰습니다.

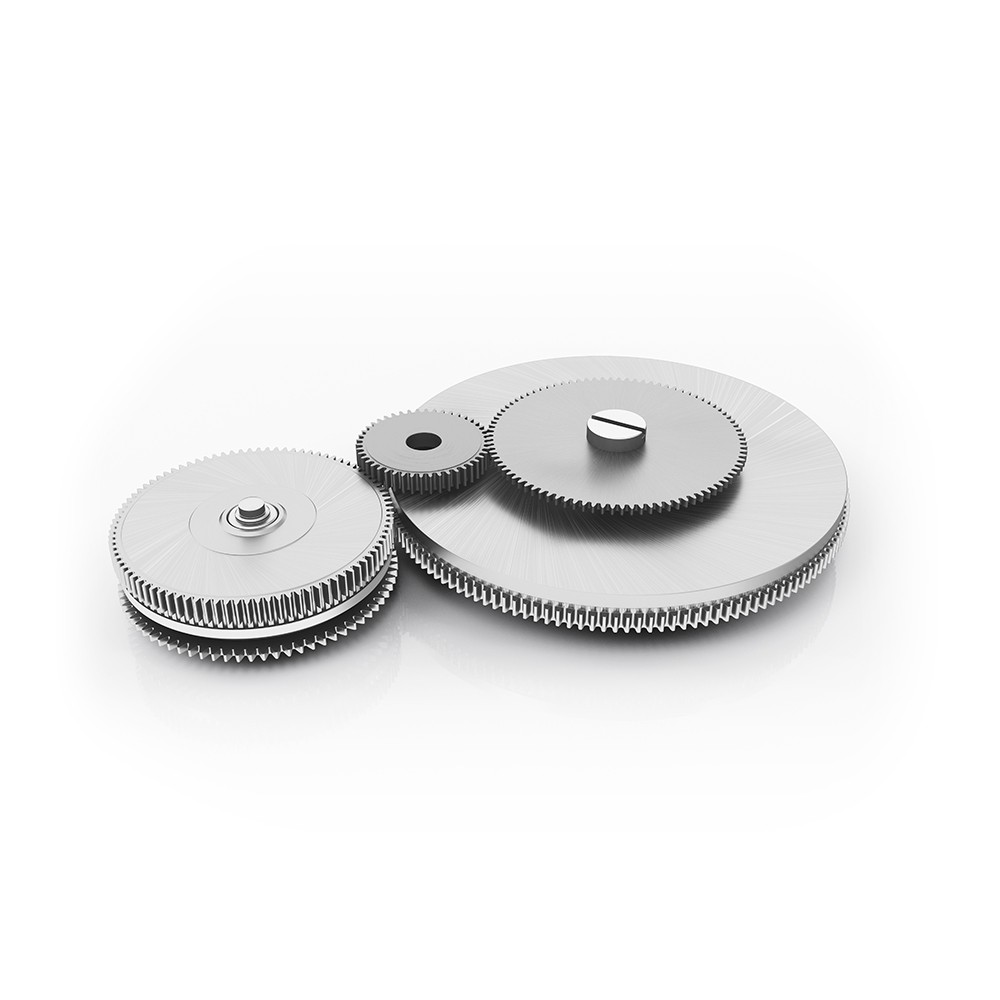

120시간 파워리저브를 실현한 듀얼 사이즈 배럴
Caliber 9RA5는 수정된 휠트레인 기어비와 함께 이 메커니즘을 적용해, Caliber 9R6에서 실현된 높은 토크를 유지하면서도 120시간의 파워리저브를 달성했습니다. 동일한 크기의 배럴 두 개를 삽입할 경우 공간 낭비가 발생하기 때문에, 제한된 공간을 효율적으로 활용하기 위해 서로 다른 크기의 배럴 두 개를 사용하는 설계가 적용되었습니다. 일반적으로 배럴은 크기에 따라 운동 에너지 전달 효율에 차이가 생기지만, Caliber 9RA5의 두 배럴은 개선을 통해 메인스프링으로부터 에너지를 동일한 효율로 전달하도록 설계되어, 와인딩과 언와인딩 모두 균일하게 이루어지도록 완성되었습니다.

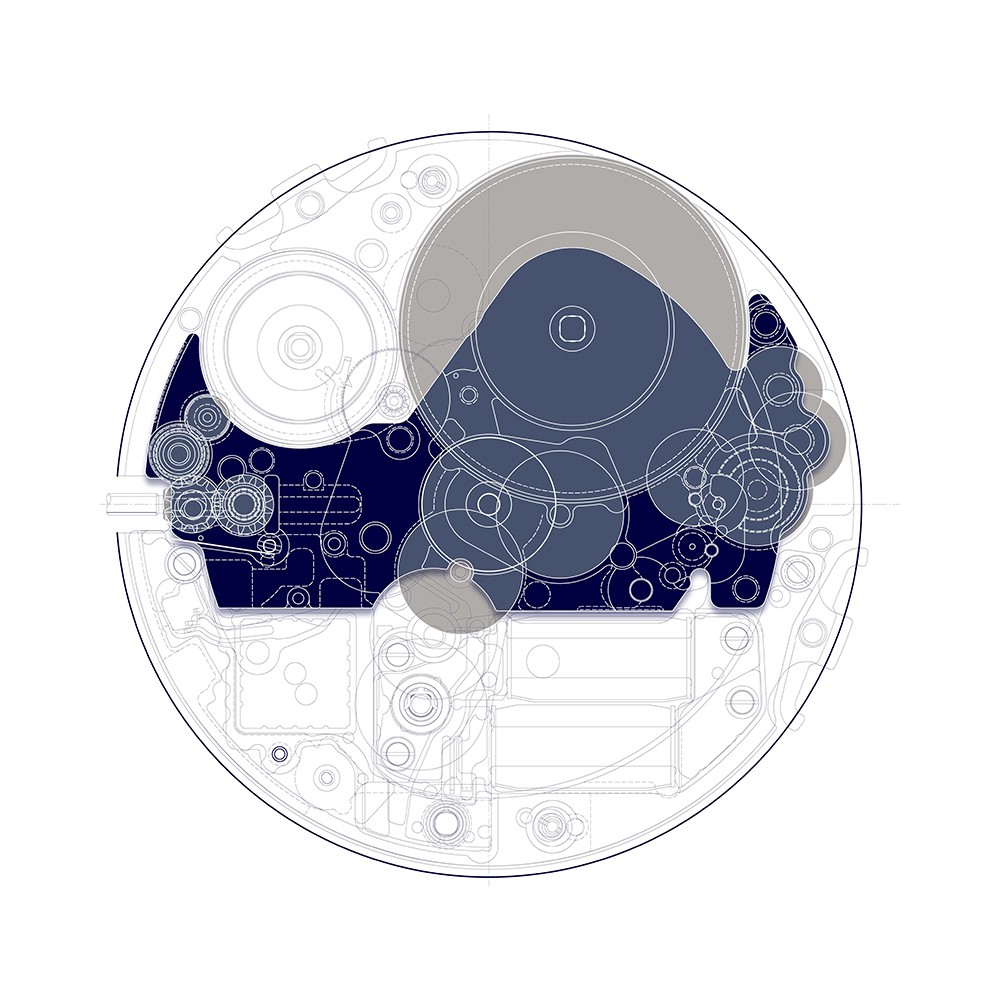

내구성과 동력 전달 효율을 대폭 향상시킨 일체형 센터 브리지
Caliber 9RA5는 기존에 분리되어 있던 배럴 브리지, 센터 휠 브리지, 와인딩 스템 콕을 하나로 통합한 구조의 일체형 센터 브리지를 채택하여, 무브먼트의 중심 기둥 역할을 수행하도록 설계되었습니다.
Caliber 9RA5의 이 구조는 메인 플레이트의 3시와 9시 방향을 보강하며, 대부분의 기어트레인을 이 구조 안에 배치할 수 있도록 함으로써 무브먼트 전체의 강도, 내구성, 충격 저항성을 크게 향상시킵니다. 또한 이전까지 분리되어 있던 세 개의 부품을 하나로 통합함으로써 부품 관리와 조립이 단순화되고, 기어 간의 동력 전달 효율 역시 크게 개선되었습니다.
신슈의 자연미를 반영한 무브먼트의 마감

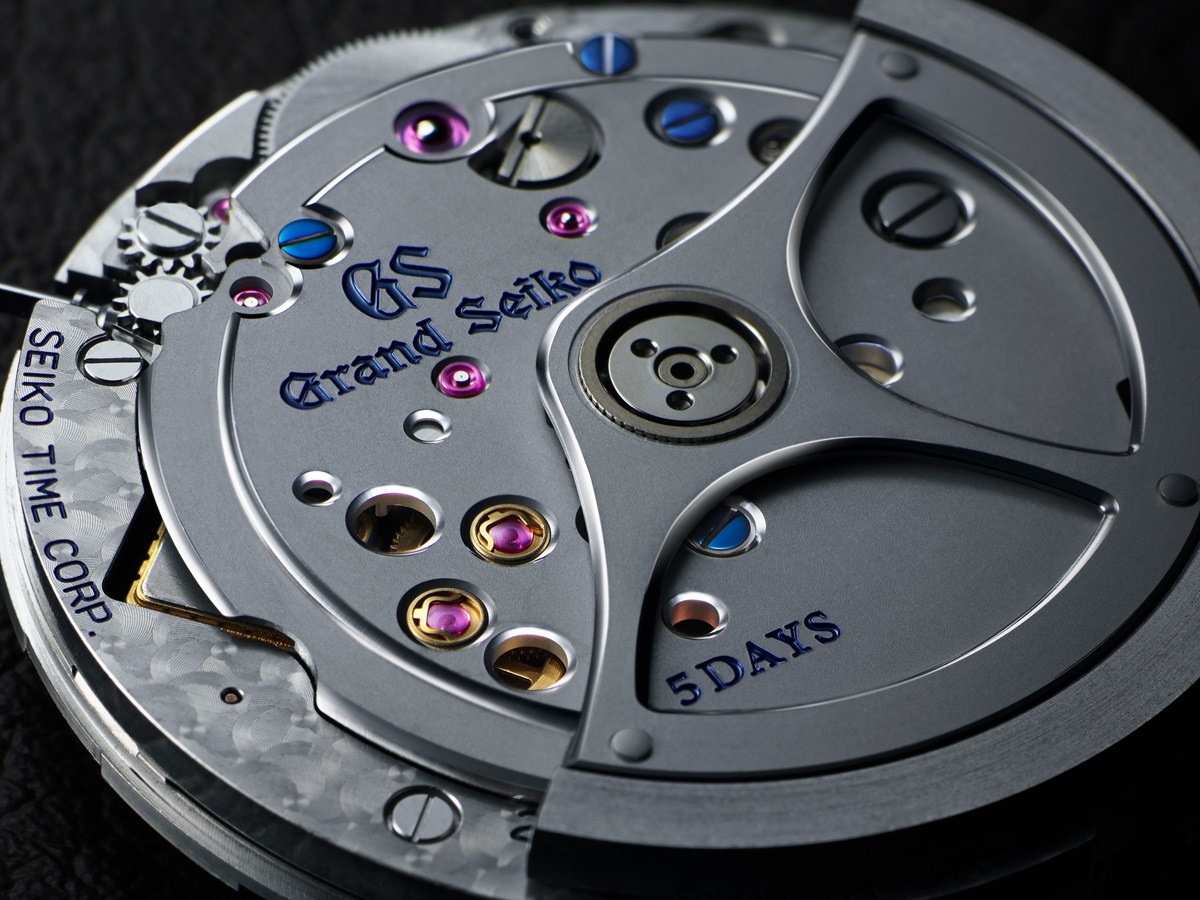

Caliber 9RA5의 외관은 정교한 마감과 함께 그 탄생지인 나가노현 신슈 지역의 자연미를 섬세하게 반영합니다. 디자인은 초겨울 나뭇가지 위를 덮는 서리와 그 사이로 보이는 별이 가득한 밤하늘에서 영감을 받았습니다. 기온이 영하로 떨어진 후 형성되는 서리는 특유의 거친 질감 덕분에 사방으로 퍼지는 신비로운 광채를 띠며, 말로 표현할 수 없는 아름다움을 간직하고 있습니다. Caliber 9RA5의 브리지 디자인은 이 서리의 형상을 표현하며, 중성적인 색조의 샌드블라스트 마감으로 차분하면서도 우아한 광택을 구현합니다. 브리지의 윤곽선과 엣지, 나사 부분에는 다이아몬드 커팅이 적용되어 밤하늘의 반짝이는 별빛을 떠올리게 하며, 어떤 방향에서든 빛을 받아 강렬하고 깊이 있는 광채를 더해줍니다.
9R 스프링 드라이브가 특별한 이유는 무엇입니까?
현대 시계 제조 역사에서 위대한 혁신 중 하나인 스프링 드라이브는 배터리나 기타 외부 전원 없이 작동하는 최첨단 전자 기술로 스프링 구동식 무브먼트를 조절합니다. 유일한 동력원은 일련의 기어를 구동하는 메인 스프링(태엽)입니다. 이 기어의 끝에 연결된 회전자는 전자 회로와 수정 발진기를 활성화하는 작은 전하를 생성합니다. 그 정확성은 태엽에 의해 감긴 시계로서는 전례가 없는 것입니다. 9R 스프링 드라이브 무브먼트의 개발은 그랜드세이코가 기계식 시계와 전자식 시계 모두에 전문성을 갖춘 몇 안 되는 제조업체 중 하나였기 때문에 가능했습니다.
