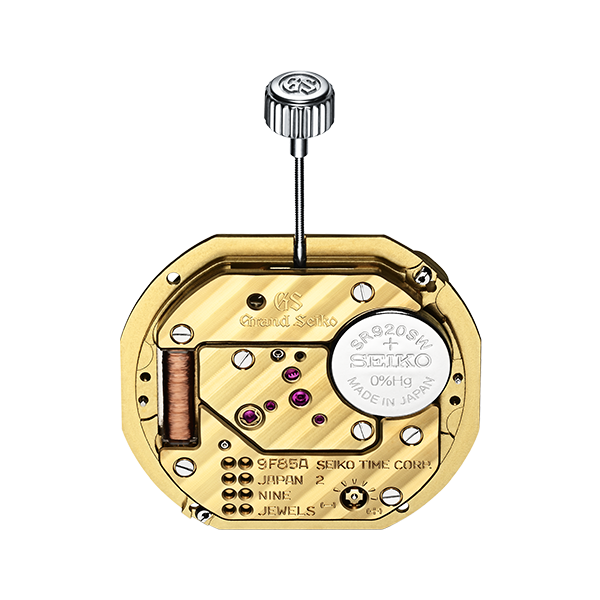

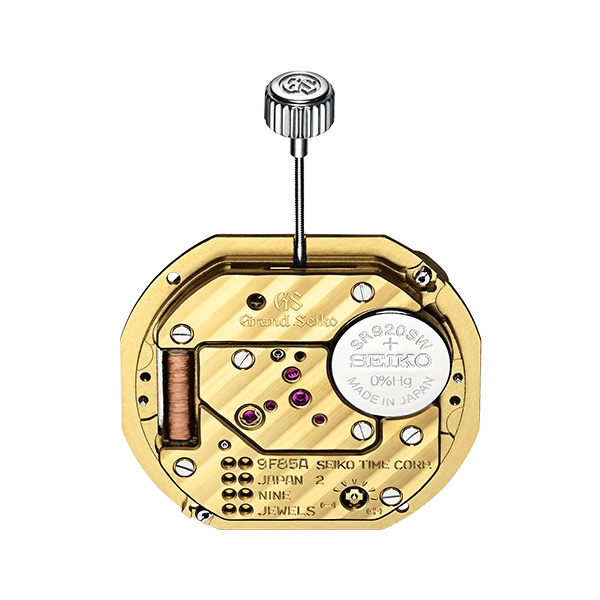

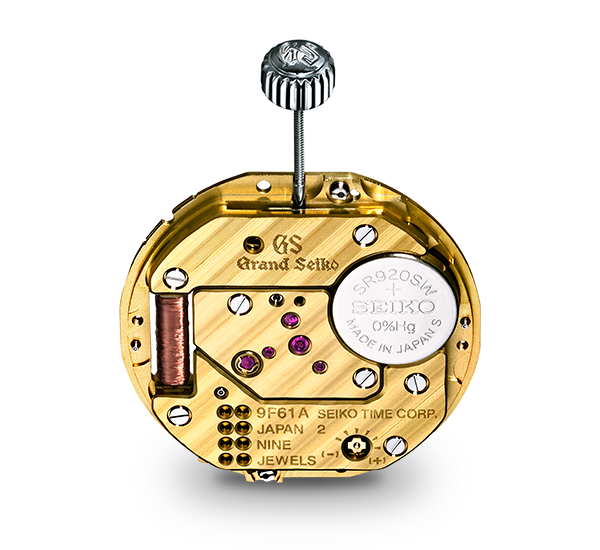

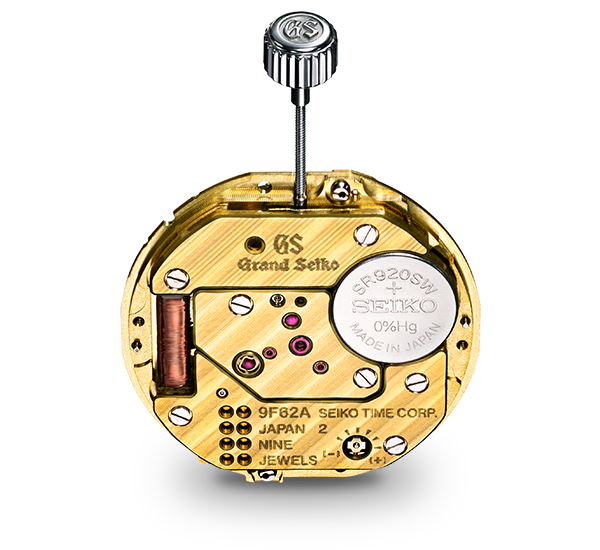

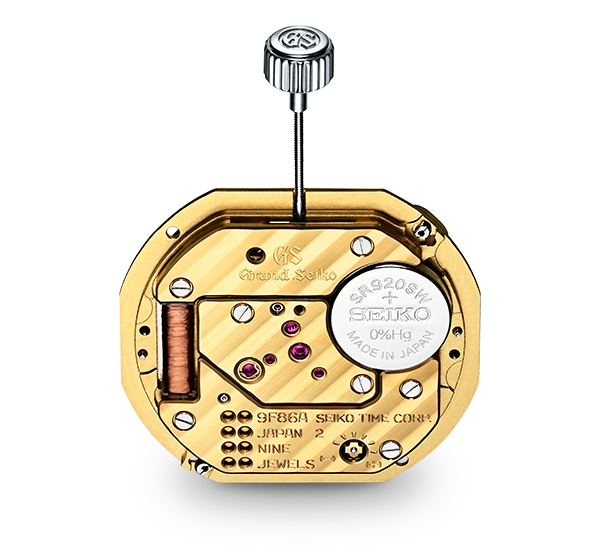

9F 石英

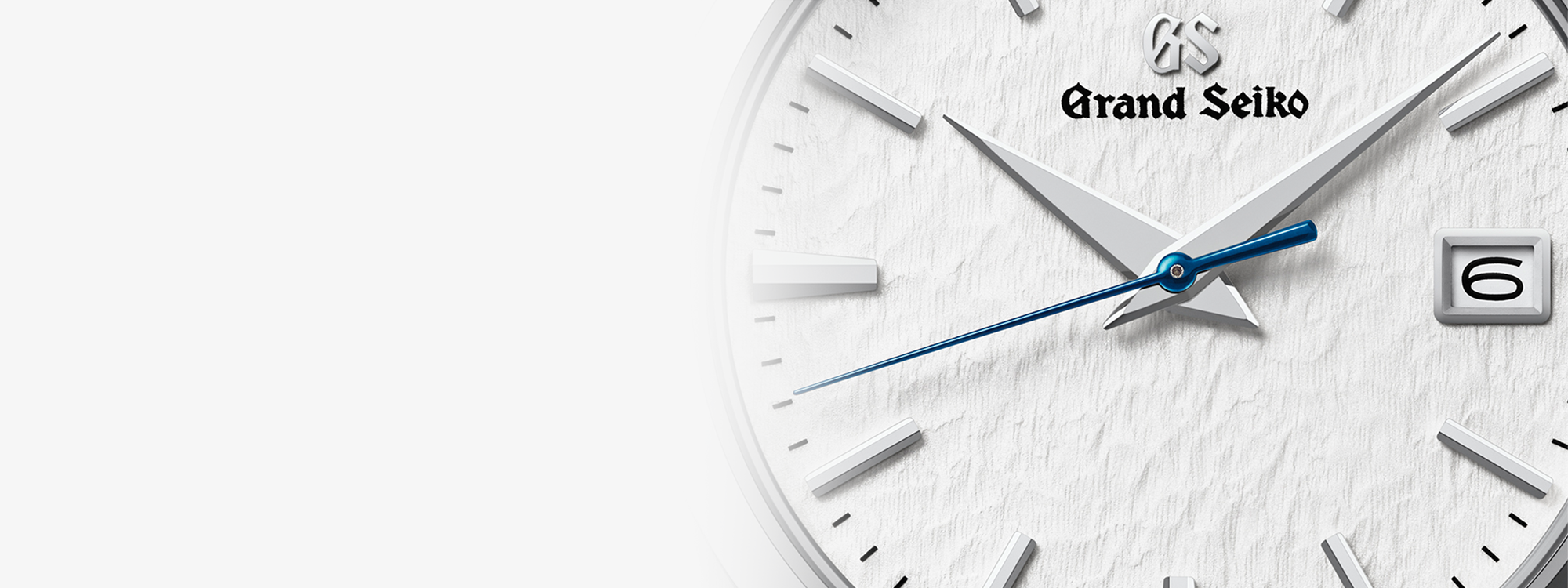

利用双脉冲控制马达移动宽大的Grand Seiko指针

由于石英表无法提供像机械表那样的高扭力，因此石英表多半采用细而薄的指针。Grand Seiko石英表款打破了这个限制，采用与所有Grand Seiko表款一样宽大的指针设计。9F石英机芯之所以能达成此一成果，是因为采用了双脉冲控制马达，这是一种不但可以转动较重、较长的指针，同时又可以节省电池电力的系统。

在一般的石英机芯里，秒针每秒只会移动一次。而在9F石英机芯里，秒针会每秒连续移动两次，由两个连续的脉冲加以驱动。脉冲讯号的数量增加，因此增加了马达的输出扭力，所以可以采用较重的时针、分针与秒针。这种两段式移动无法以肉眼辨别，看起来与一般的石英表别无二致，就像是只移动了一次一样。

利用低功率IC达成温度控制的目标，并且延长电池寿命

9F石英表采用了一种耗电功率极低的温度校正系统，在温度控制上也胜过一般的石英表。大部分的石英表根本就没有装设温度控制系统。因为有相当大的一部份电力要用来驱动温度控制系统，要采用此种技术的石英表就必须面对电池寿命缩短的条件交换。但是9F石英机芯所采用的温度控制系统的功率极低，因此得以成功地解决此一问题，采用这种温度控制系统以后，即使加上用来移动指针的低耗电双脉冲控制系统，电池寿命仍然可以维持三年。

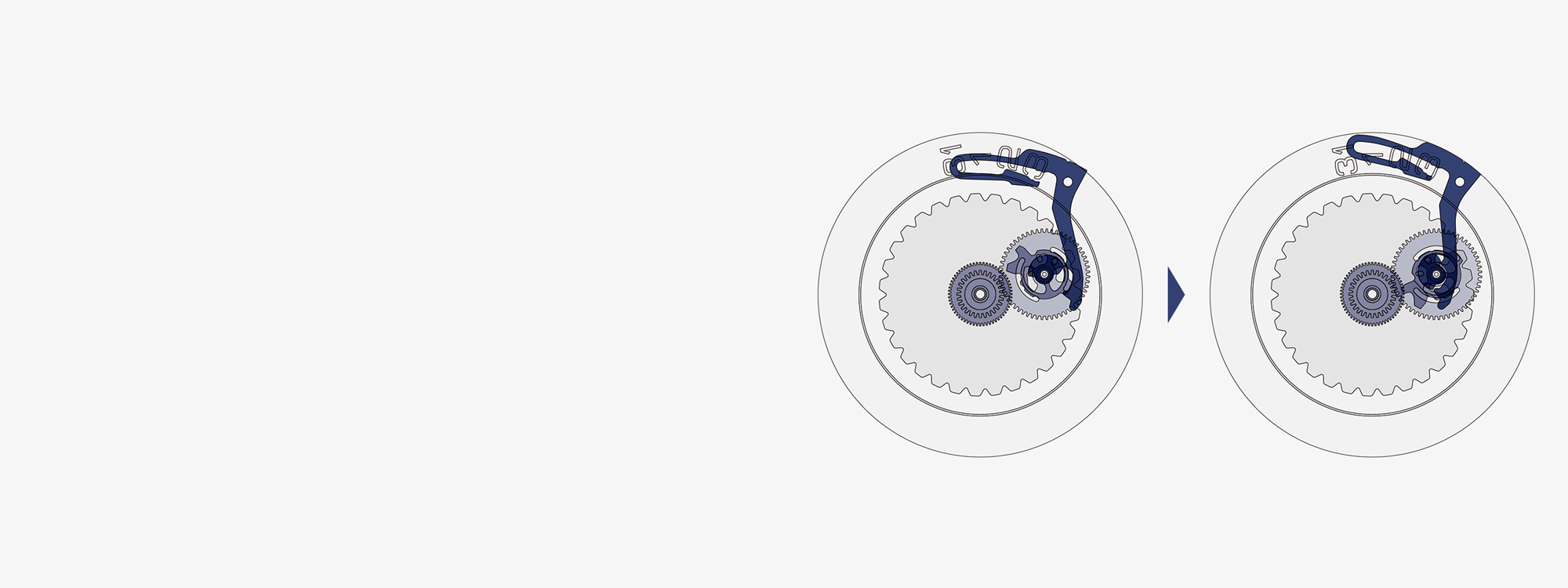

利用齿隙自动调校机制达成秒针的精确移动

手表的指针是以一系列的齿轮所控制的，而啮合各个齿轮的轮齿之间总会有一定程度的齿隙存在。虽然是因为有齿隙才能让齿轮顺畅地运转，但齿隙也是秒针动作震颤的起因，而这种不精确的动作是Grand Seiko的设计师无法忍受的。

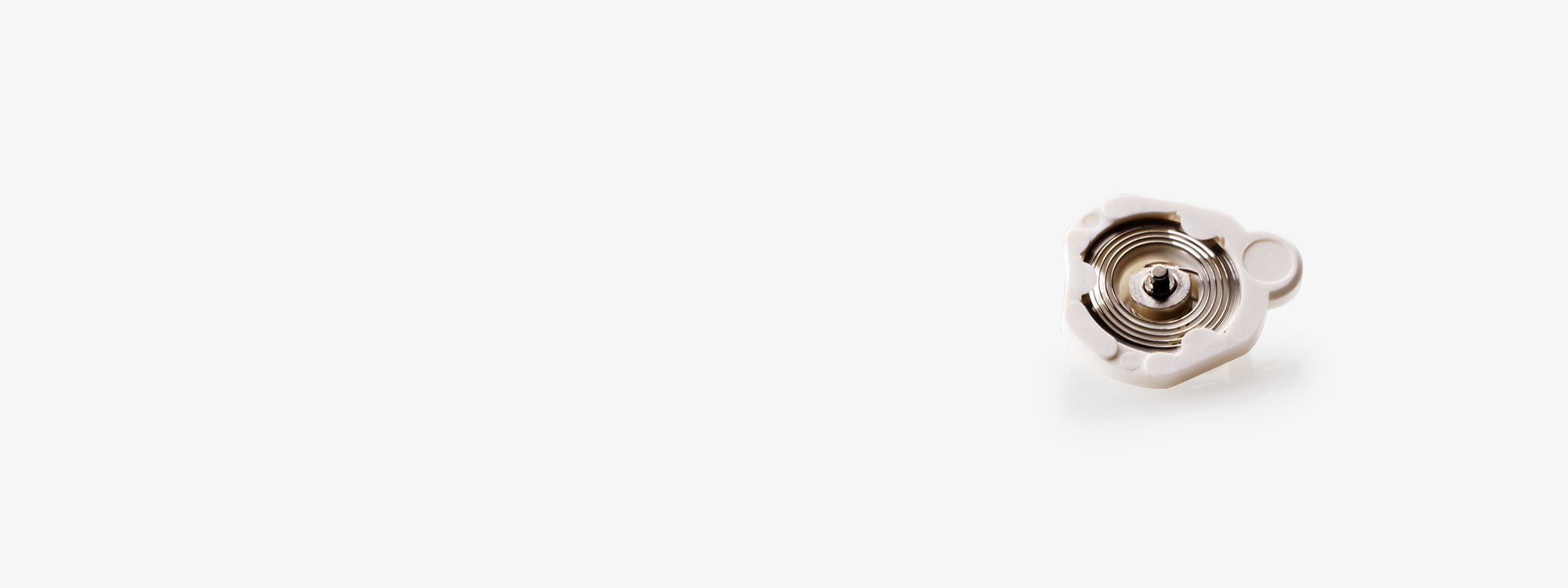

为了解决这个问题，我们开发出了一种可以让秒针精准地移动的方法，称作齿隙自动调校机制。这种机制采用了游丝，这是机械表的核心组件。利用游丝的微小动力，稳定秒针无益的震颤动作，因此使秒针的移动更为精准，并且还克服了震颤的问题。

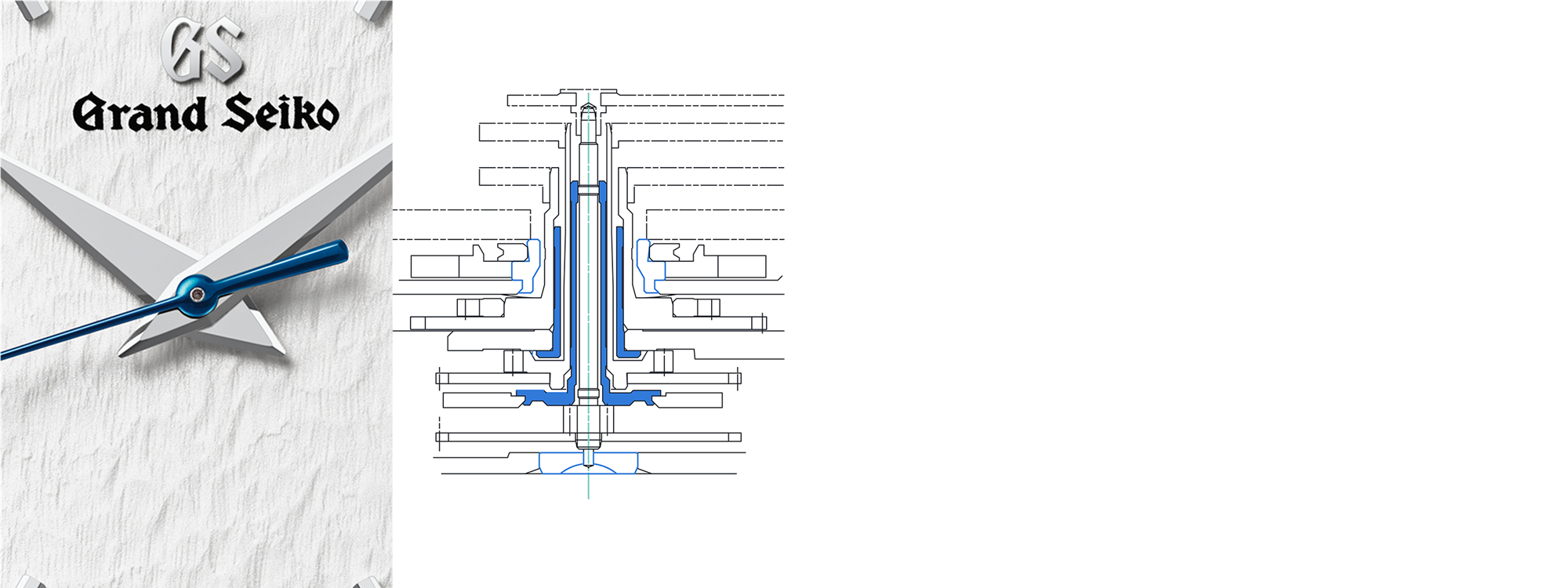

采用独立轴结构，令指针得以顺畅运作

在调节时间的时候，时针、分针与秒针有可能会对彼此产生不经意的干扰，使得较为纤细的秒针产生些微的振动，因为即使是最轻微的震颤也不符合Grand Seiko的标准，所以工程师们就研发出一种解决方案来避免这个问题，那就是独立轴系统。

手秒的秒针每天划过表面1,440圈，而分针则是24圈，要显示出正确的时间，就必须确保这些转动零件之间没有任何干扰。

在9F石英机芯里，每个指针的轴都可以独立运作，避免指针彼此摩擦，消除在调整时间时所产生的抽动，协助指针运作得更加顺畅而精准。

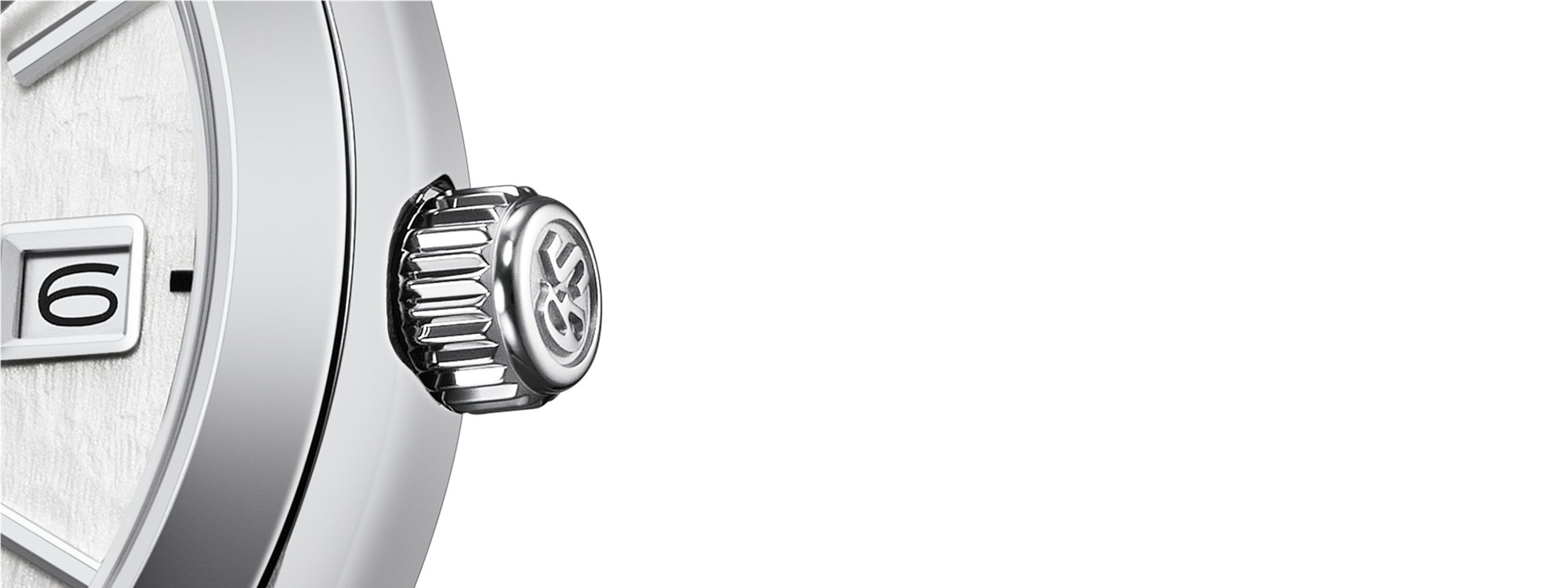

精密的时间调整

表冠的动作也是9F石英机芯的另一个独特的面相。

在一般的石英表中，完整转动表冠一圈可以让分针转动60分钟，但是在9F石英机芯里，分针的移动量降低到20分钟，由此提升了时间调整的精密度。

表冠本身也设计得更加突出，厚度达到11 mm，藉此避免在切换到日期调整时产生错误操作。

为了保障质量而设计的超气密结构

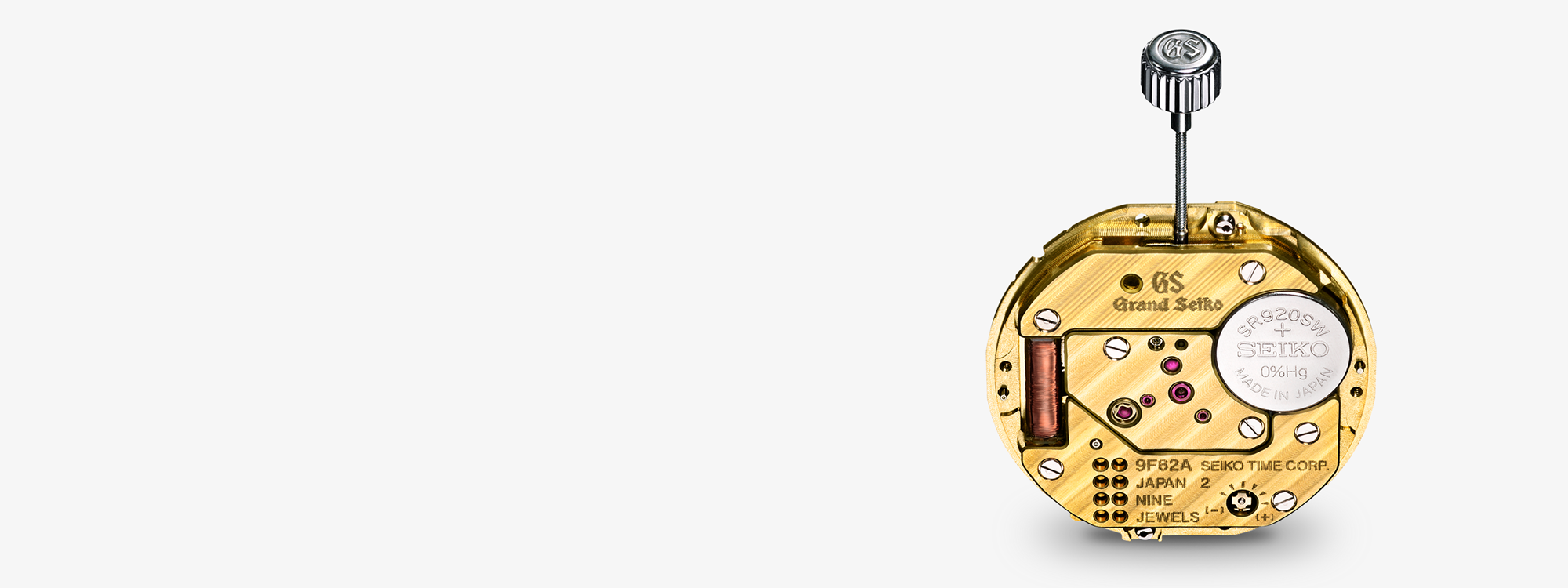

为了确保石英机芯的核心─转子确实封装在高气密环境下，Grand Seiko开发了超气密结构。

这个结构可以在更换电池的时候避免尘埃进入机芯的纤细零件之中，并且确保步进马达枢轴所需的润滑油确实与空气隔绝，延长润滑油的寿命。这整个机构的设计都展现出对于石英机芯精密度的深刻理解，同时也发挥保护9F机芯的长期可靠性与准确度的功能。

超气密结构的设计目的，就是要在表壳打开更换电池的时候，将可能产生伤害的风险降到最低。用来避免外来异物进入而分隔电池与齿轮系的分隔壁上甚至还有以镶嵌红宝石水晶玻璃的方式装设窥视孔，让职人在更换电池的时候进行观察。

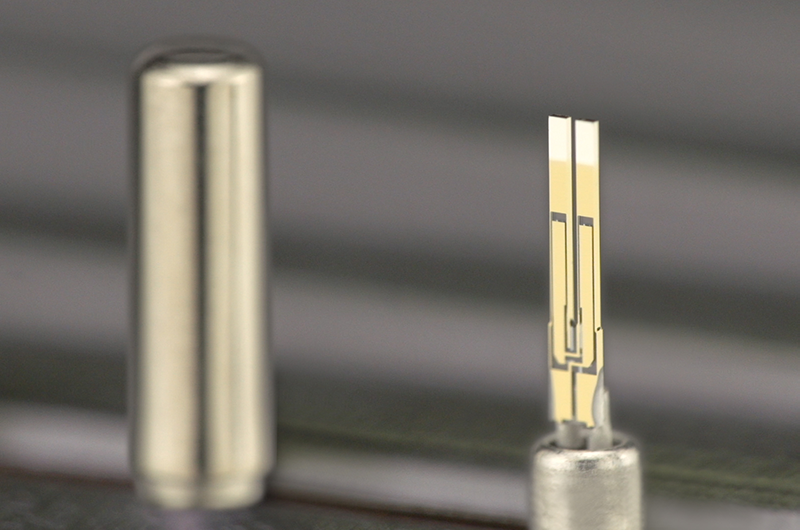

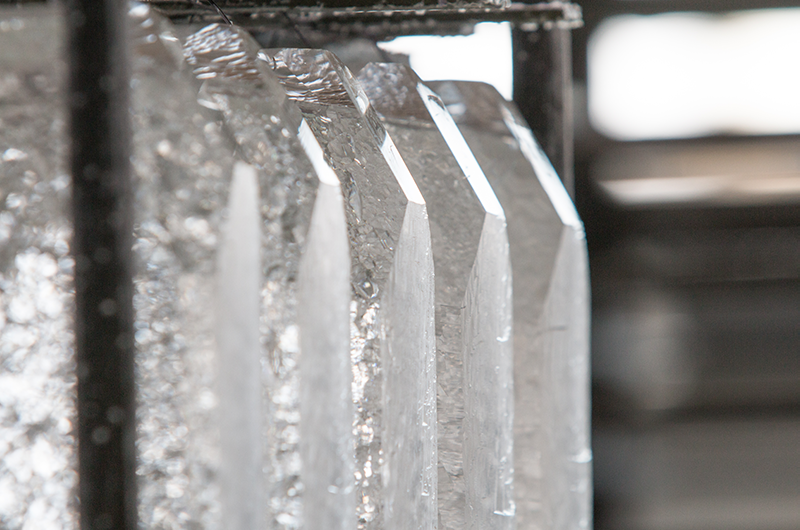

为期3个月的石英震荡器磨合程序

Caliber 9F机芯所提供的卓越准确度达到了每年误差±10秒以内的范畴。这种准确度是来自于针对高稳定性石英震荡器的挑选，

而挑选时会实施相当严格的磨合程序。石英表的准确度取决于石英震荡器是否可以精密地维持每秒震荡32,768次的震荡频率。

除了这种震荡的整体性规律以外，每个石英震荡器都会有不同的性能特征，因此会有部分石英震荡器无法在长期使用与环境条件变化下维持稳定的性能。而也有部分震荡器可能会在一开始拥有较高的精密度，但它的震荡模式却会在几年的经时变化之后，形成不准确的结果。

发现此种现象之后，SEIKO采用了磨合程序来进行石英晶体的选择，确保震荡器都会在正式被选用以前进入稳定的状态。Grand Seiko是全世界第一个使用这种方式挑选石英震荡器的品牌。

施以稳定电压以人为方式使石英振荡器驱于稳定，此一工程需费时长达3个月。唯有通过此基准的石英振荡器可搭载于9F石英机芯之中。

每天540次的温度监控

石英震荡器容易受到温度变化影响。

在环境温度的的变化影响之下，每秒震荡32,768次的震荡频率会有所波动。

即使此一频率变化只有每秒增减1次震荡的程度，在准确度上都会发生每年16分钟的变化。

为了解决这个问题，每一个石英震荡器的特征信息都会预先储存在IC里。利用这种配合每个石英震荡器量身订做IC的方式，9F机芯就可以完美地运作。除此以外，手表内部的温度每天都会测量540次，而温度测定信息会被传输给IC，由IC进行处理，藉此补偿任何有可能对机芯的准确度造成的影响。
