Spring Drive 5 Days
Kalibre 9RA5
Spring Drive'ın doğduğu yer olan Shinshu Watch Studio'da kendini işine adamış zanaatkarlar, saatleri kasadan kadrana, ibre ve indekslerden diğer tüm bileşenlere kadar teker teker titizlikle bir araya getiriyor. Geliştirme ve tasarımdan üretime, montaja ve ayarlamaya kadar mekanizmanın üretim sürecinin her adımında, yetenekli ve uzman zanaatkarlar mümkün olan en yüksek standartlar için çabalar ve becerilerini sürekli olarak geliştirmeye olan bağlılıklarını sürdürürler. Kalibre 9RA5, bu becerileri ve tutkularını mükemmel şekilde ortaya koydukları Spring Drive mekanizmadır.
Kalibre 9RA5, ayda ±10 saniyelik hassasiyete sahiptir ve Offset Magic Lever kullanarak mekanizmanın kalınlığı 0,8 mm azaltılmıştır. Tepenin konumu biraz geriye kaydırıldığında, saatin ağırlık merkezi alçaltılır ve bu sayede bileğe tam oturması sağlanır. Çift tulumbalar, farklı boyutlardadır ve alandan tasarruf ederken daha fazla kapasiteye izin verecek şekilde yerleştirilmiştir. Böylece 120 saatlik bir güç rezervi elde edilir. Tek parçadan oluşan ana köprü, mekanizmanın gücünü, dayanıklılığını ve darbelere karşı direncini artırır. Tüm bu yenilikçi teknolojiler bir araya gelerek yeni nesil Spring Drive mekanizması Kalibre 9RA5'i ortaya çıkarıyor.
Özellikler
| Kurma Mekanizması | Elle kurulabilme özellikli otomatik |
|---|---|
| Hassasiyet | Ayda ±10 ssaniye (günde ±0.5 saniye) |
| Güç rezervi | Yaklaşık 120 saat |
| Taş sayısı | 38 |
| Özellikler | -Offset Magic Lever
-Çift Tulumba -Tek parça ana köprü -Güç rezervi göstergesi |
Kalibre 9RA5 sahip olduğu ayda ± 10 saniyelik yüksek hassasiyetini büyük ölçüde Spring Drive paketi IC ile elde ediyor. Bu vakumlu paket, özenle seçilmiş ve üç ay boyunca dinlendirilmiş cam bir osilatörden ve son derece küçük bir elektrik akımıyla çalışan entegre devreden oluşuyor. Cam osilatörün salınımı, sıcaklık dalgalanmalarına karşı hassastır, bu nedenle Kalibre 9RA5, günde 540 kez sıcaklık verileri toplamak için özel yalıtkan üzerinde silikon entegre devreye (SOI-IC) yerleştirilmiş bir sıcaklık sensörü kullanır, sıcaklık değişikliklerinin etkisini belirler. IC ve osilatörün performansındaki değişiklikleri telafi eder. Ayrıca, hem cam osilatörün hem de IC'nin vakumla kapatılmış tek bir pakete yerleştirilmesi, IC ile cam osilatör arasındaki sıcaklık farklarını ortadan kaldırarak son derece hassas sıcaklık ayarlamalarına olanak tanır. Cam osilatörü IC'ye bağlayan tüm kabloların vakumla kapatılmış paket içinde kurulması, hareketi statik elektrik ve ışığın etkisinden korumanın yanı sıra nemdeki değişikliklerin hareketi etkilemesini de önler.
Mekanizmanın dışı stüdyonun doğal ortamından esinlenilerek tasarlanmış Japonlara özgü bir güzelliğe sahip. Taşlar özellikle kışın ilk günlerinde dağların üzerinde parıldayan ışıltılı yıldızları ve mekanizmanın yüzeylerinin narin dokusu, kışın ağaçlarda oluşan kırağıyı temsil ediyor.

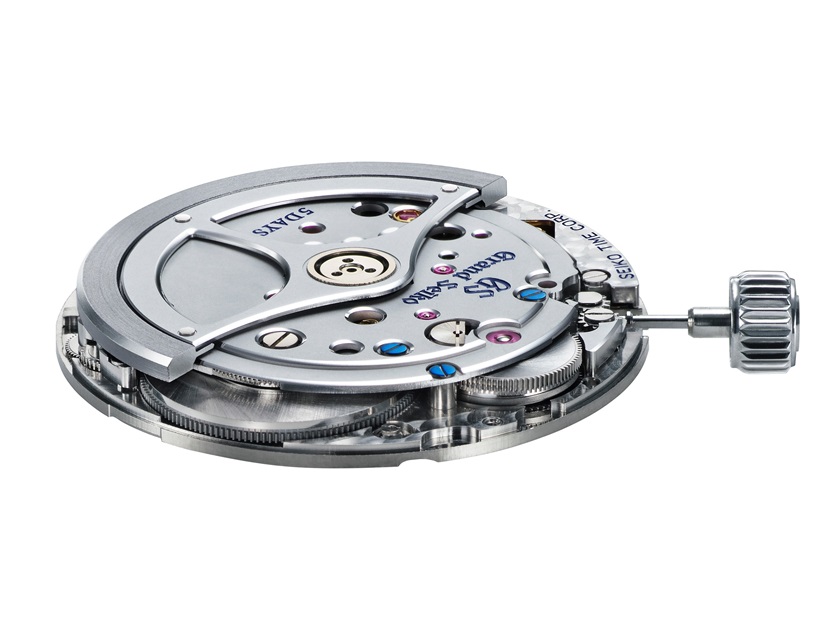

Saatin bileğe tam olarak oturmasını sağlayan ince mekanizma
Kalibre 9RA5, Kalibre 9R6 serisine göre 0,8 mm daha incedir. Mekanizma bileşenlerinin incelmesi rotor ağırlığıyla başladı ve genel tasarım, mekanizmanın tabanından tepenin merkezine kadar olan mesafeyi 4,2 mm'den 3,4 mm'ye düşürdü. Tepeyi mümkün olduğu kadar geriye hareket ettirerek, saatin ağırlık merkezi aşağıya taşındı, böylelikle daha ergonomik bir kullanıma olanak sağlandı.

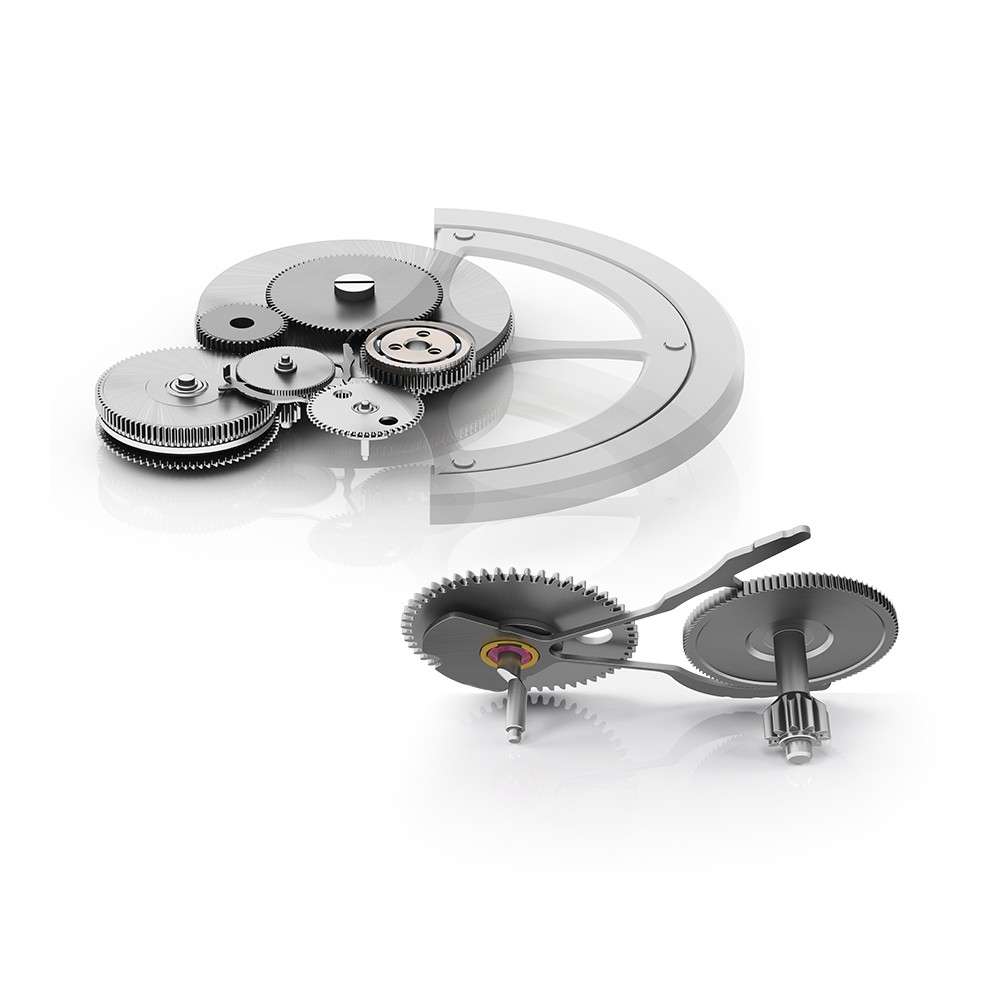

Daha yüksek kurulum verimliliği ve daha ince bir mekanizmaya imkân sağlayan “The Offset Magic Lever”
Kalibre 9RA5’te, mekanizmanın daha ince bir yapıya sahip olması için merkeze yerleştirilmeyen ve krank milli yeni geliştirilmiş Magic Lever kullanıldı. Krank milli Magic Lever, Shinshu Watch Studio'da özgün kesme teknikleri kullanılarak üretildi ve yeni Magic Lever krank milinin yükünü minimize etmeyi başardı. Üstelik iletim çarkının yerinin değiştirilmesi hem Offset Magic Lever'ın mekanizmanın boyutunun daha da incelmesine hem de kurma verimliliğini artırmasına olanak sağladı.

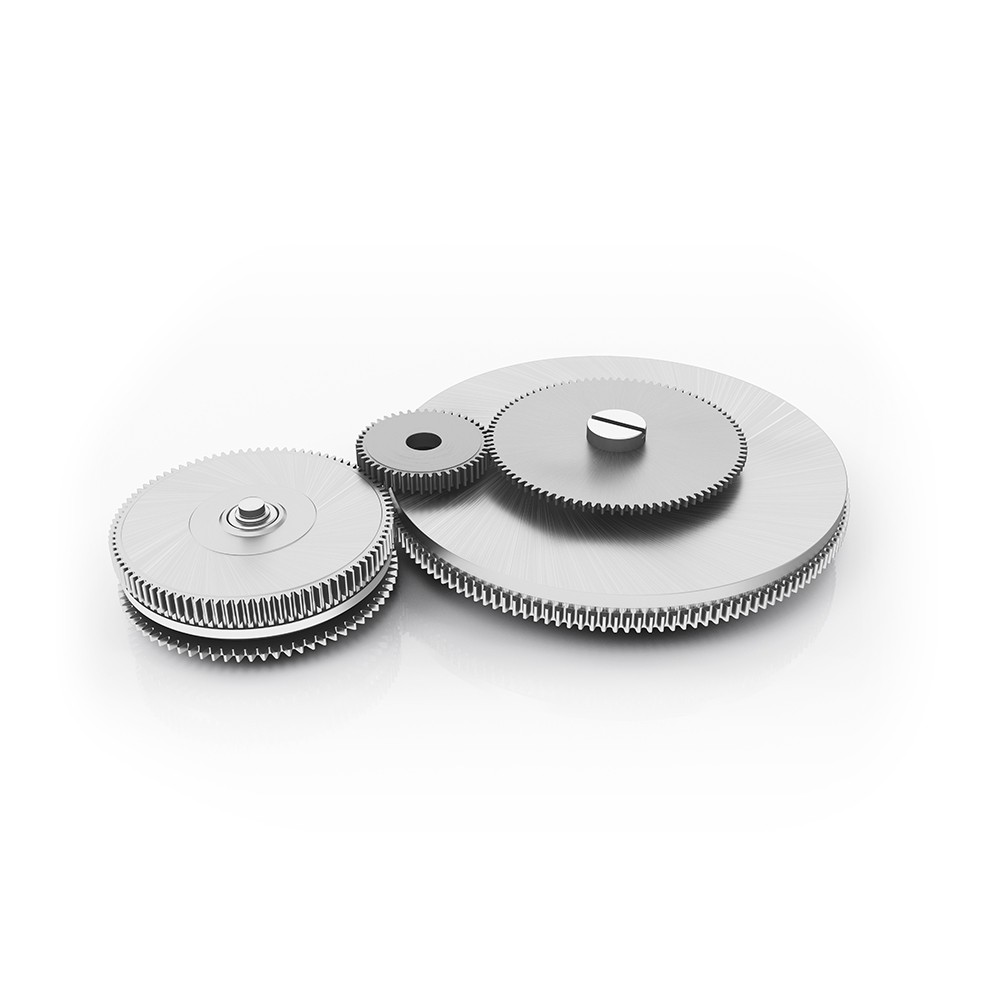

“Çift Tulumba” ile 120 saatlik güç rezervi
Kalibre 9RA5, Kalibre 9R6'da elde edilen yüksek torku korurken aynı zamanda 120 saatlik güç rezervine ulaşmak için bu mekanizmayı revize edilmiş yürüyen çark mekanizması oranıyla kullanır. Aynı boyda iki tulumba koymak gereksiz boşluk yaratacağı için, sınırlı alanı boşa harcamadan değerlendirmek adına farklı boyutlarda iki tulumbaya sahip bir tasarım yapılmıştır. Tulumbaların boyutlarına bağlı olarak kinetik enerji iletim verimliliğinde dalgalanmalar yaşansa da Kalibre 9RA5'in iki tulumbasında da iyileştirmeler yapılarak zemberekteki enerjiyi kaybetmeden iletmeleri sağlandı ve böylece kurma ve boşalma seviyeleri eşitlendi.

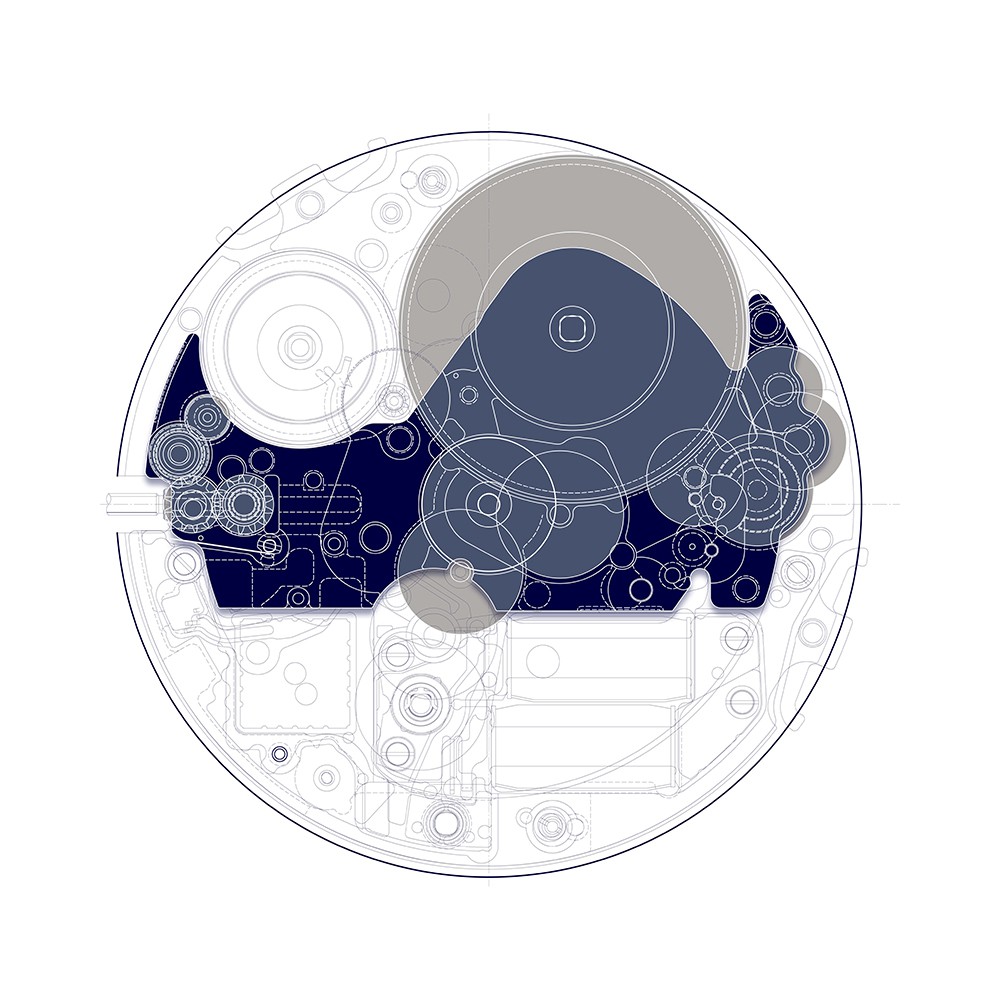

Daha yüksek dayanıklılık ve iyileştirilmiş iletim verimliliği sağlayan "Tek Parça Merkezi Köprü "
Kalibre 9RA5, daha önce ayrı olan tulumba köprüsünü, merkezi köprüsünü ve tepe horozunu mekanizmanın merkezini oluşturan tek bir "Tek Parça Merkezi Köprü "de birleştiren bir köprü tasarımına sahiptir.
Kalibre 9RA5 içindeki bu yapı, saat 3:00 ve 9:00'da ana plakayı güçlendirir ve dişli takımının çoğunun yapı içinde tutulmasına imkân vererek mekanizmanın genel olarak daha güçlü, dayanıklı ve darbelere karşı daha dirençli olmasını sağlar. Önceden ayrı olan üç bileşenin tek bir parça haline getirilmesi, dişliler arasındaki aktarım oranının iyileştirilmesine büyük ölçüde katkıda bulunmanın yanı sıra stoklama ve montajı da kolaylaştırır.

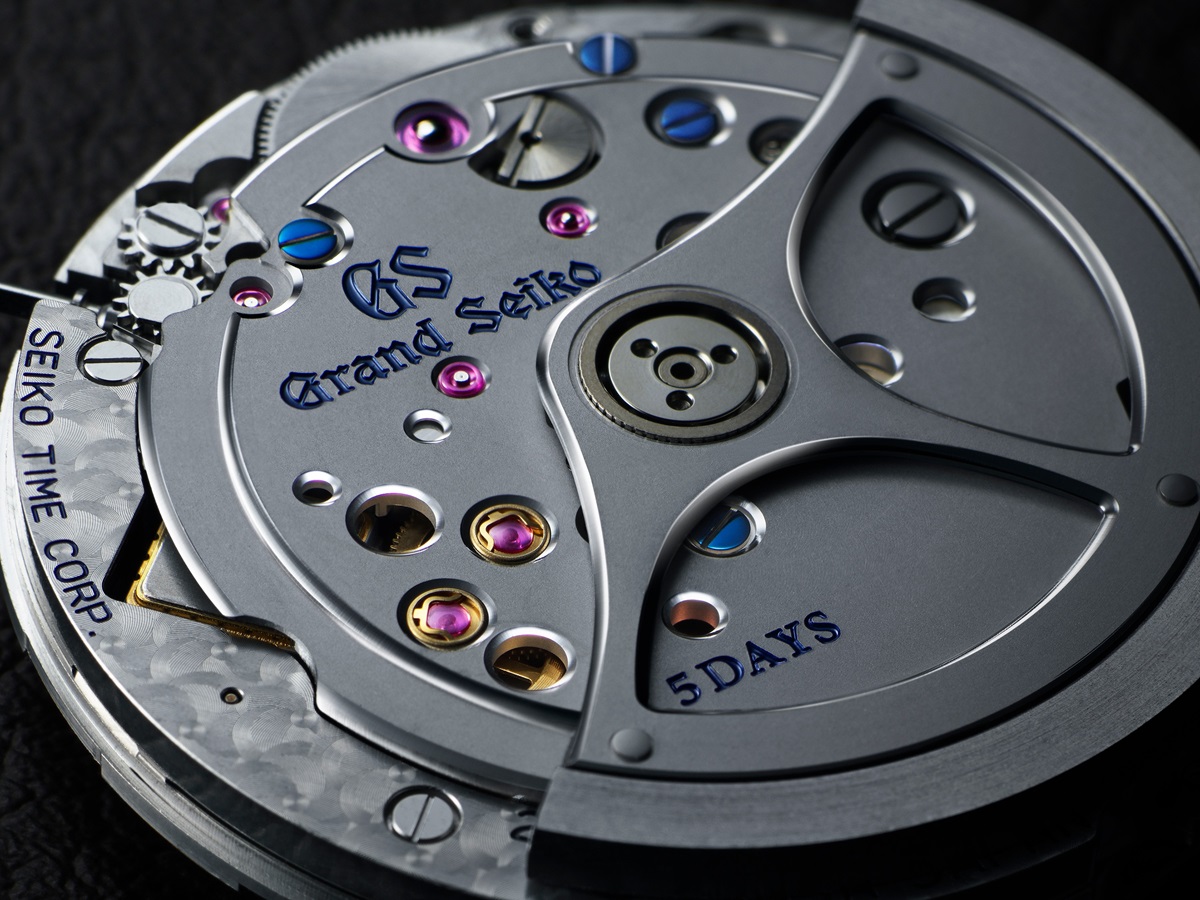

Mekanizmanın finisajı Shinshu’nun doğal güzelliğini yansıtıyor.
Kalibre 9RA2'nin dışı özenle işlenmiş ve doğduğu yer olan Shinshu Nagano Eyaletinin doğal güzelliğini yansıtıyor. Tasarımın kendisi, kışın başlarında ağaçları kaplayan kardan ve dallarının arasından görünen yıldızlı gökyüzünden ilham alıyor. Kalibre 9RA2'nin köprü tasarımı kar örtüsünü temsil eder ve sakin ama zarif bir parlaklık sağlayan nötr tonlu bir kum püskürtme finisajıyla tamamlanır. Köprülerin çizgileri ve kenarları ile vidalar, gece gökyüzünün parıldayan yıldızlarını temsil eden kesme elmaslarla tamamlandı.
9R Spring Drive’ı özel kılan nedir?
Modern saat yapım tarihindeki en büyük yeniliklerden biri olan Spring Drive, pil veya başka bir harici güç kaynağı olmadan çalışan en son elektronik teknolojisiyle pandül tahrikli bir mekanizmadır. Tek güç kaynağı, bir dizi dişliyi çalıştıran zemberektir. Bu dişlilerin ucuna bağlanan bir rotor, elektronik devreyi ve kuvars osilatörü harekete geçiren küçük bir elektrik üretir. Zemberekle kurulan bir saate göre hassasiyeti emsalsizdir. 9R Spring Drive mekanizmasının geliştirilmesi, Grand Seiko'nun hem mekanik hem de elektronik saatlerde uzmanlığa sahip birkaç üreticiden biri olması sayesinde mümkün oldu.
