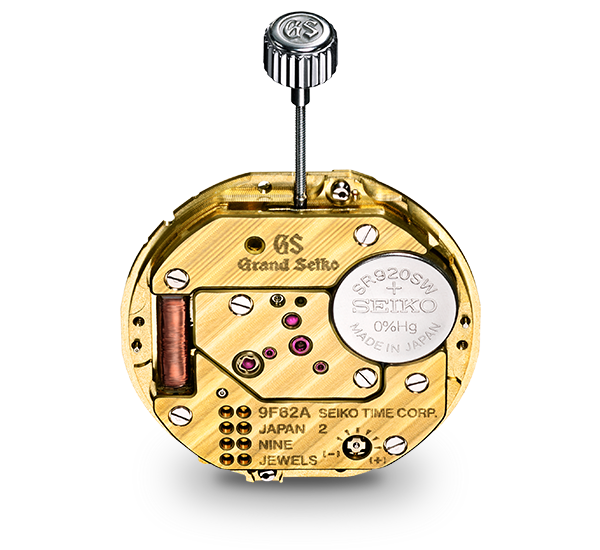

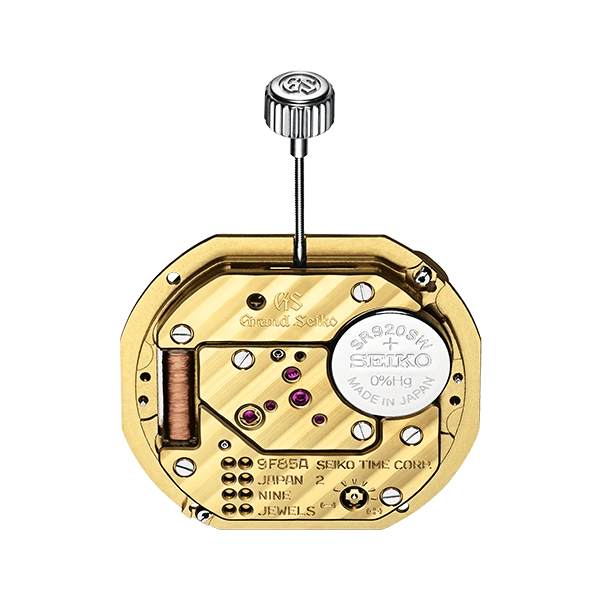

9F Quartz

TEKNOLOJİ

Geniş Grand Seiko ibrelerini Twin Pulse Control Motor'la hareket ettirmek

Mekanik saatlerin yüksek torkunun gerisinde kalmamak için quartz saatlerde genellikle daha hafif ve ince ibreler kullanılır. Grand Seiko quartz modelleri, her Grand Seiko saatinde bulunan geniş ibrelere sahip olarak bu sınırı ortadan kaldırıyor. 9F quartz kalibre, pil gücünü korurken daha uzun ve daha ağır ibreleri hareket ettirebilen bir sistem olan Twin Pulse Control Motor ile bunu mümkün kılıyor.

Normal bir quartz makinede saniye ibresi bir saniyeden diğer saniyeye bir kez atlayarak ilerler. 9F quartz makinedeyse saniye ibresi iki ardışık titreşim sinyalinden aldığı güçle bir saniyede iki kez atlar. Titreşim sinyali sayısını artırmak rotordan çıkan torku artırır ve ağır akrep, yelkovan ve saniye ibresinin hareket ettirilmesini sağlar. Bu iki atlama süreci çıplak gözle tespit edilemez ve standart quartz saatlerdeki gibi tek atlama şeklinde görünür.

TEKNOLOJİ

Düşük güçle çalışan IC sıcaklık kontrolü ve uzun pil ömrü sağlar.

9F quartz makine düşük güç sıcaklık düzeltme sistemiyle sıcaklık kontrolünde de quartz standardını aşıyor. Standart quartz saatlerin çoğunda sıcaklık kontrol programı bulunmaz. Sıcaklık kontrol sistemini çalıştırmak için önemli bir miktarda elektrik gücü gerektiği için bu teknolojiyi kullanan quartz saatlerin pil ömrü azalır. 9F quartz makinede kullanılan sıcaklık kontrol sisteminin son derece düşük güç tüketimi bu sorunu başarılı bir şekilde çözüyor. Sıcaklık kontrol sistemi ibreler için kullanılan düşük enerji tüketimli Twin Pulse Control System ile bir araya geldiğinde üç yıllık bir pil ömrü sağlanmasına olanak verir.

TEKNOLOJİ

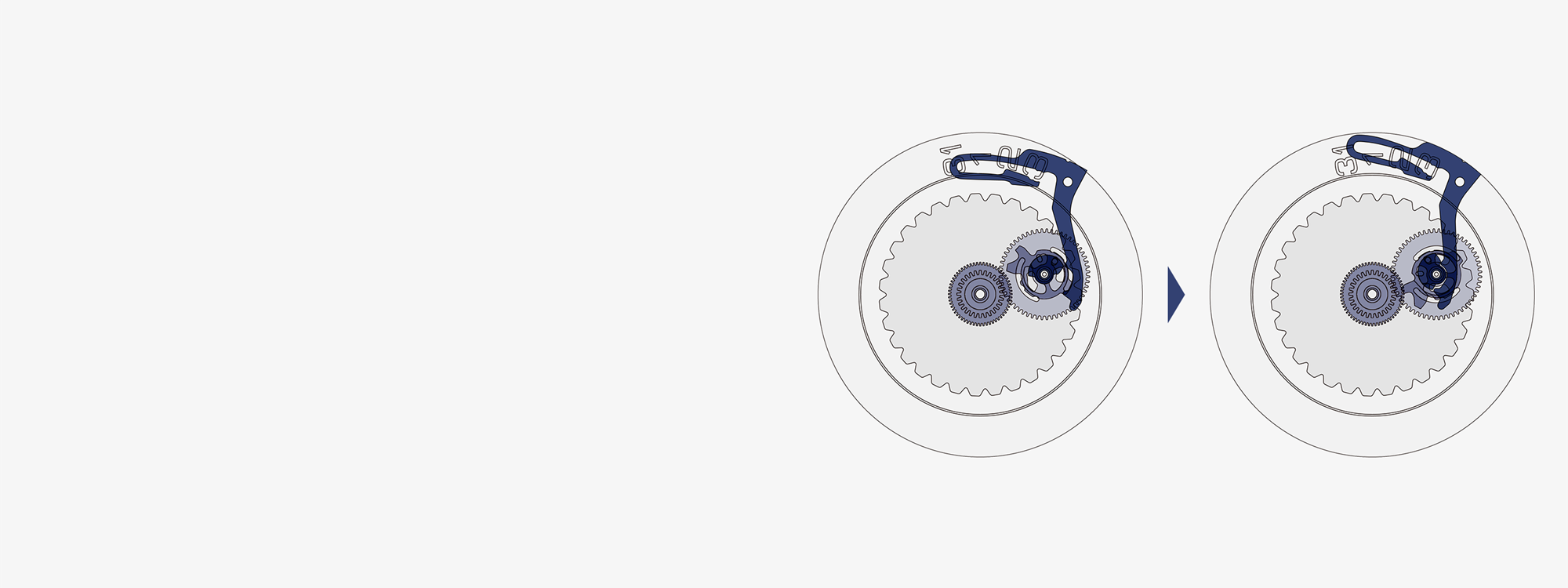

Hassas saniye ibresi, Backlash Auto-Adjust Mekanizmalı makine

Saat ibrelerinin hareketi bir çark sistemi ile sağlanır ve çarkları birbirine bağlayan dişlerin arasında her zaman bir miktar boşluk bulunur. Bu boşluk çarkların düzgün bir biçimde devir yapmasını sağlarken aynı zamanda saniye ibresinin hafifçe titremesine sebep olur. Bu, Grand Seiko tasarımcıları tarafından kabul edilemeyecek bir hassasiyetsizliktir.

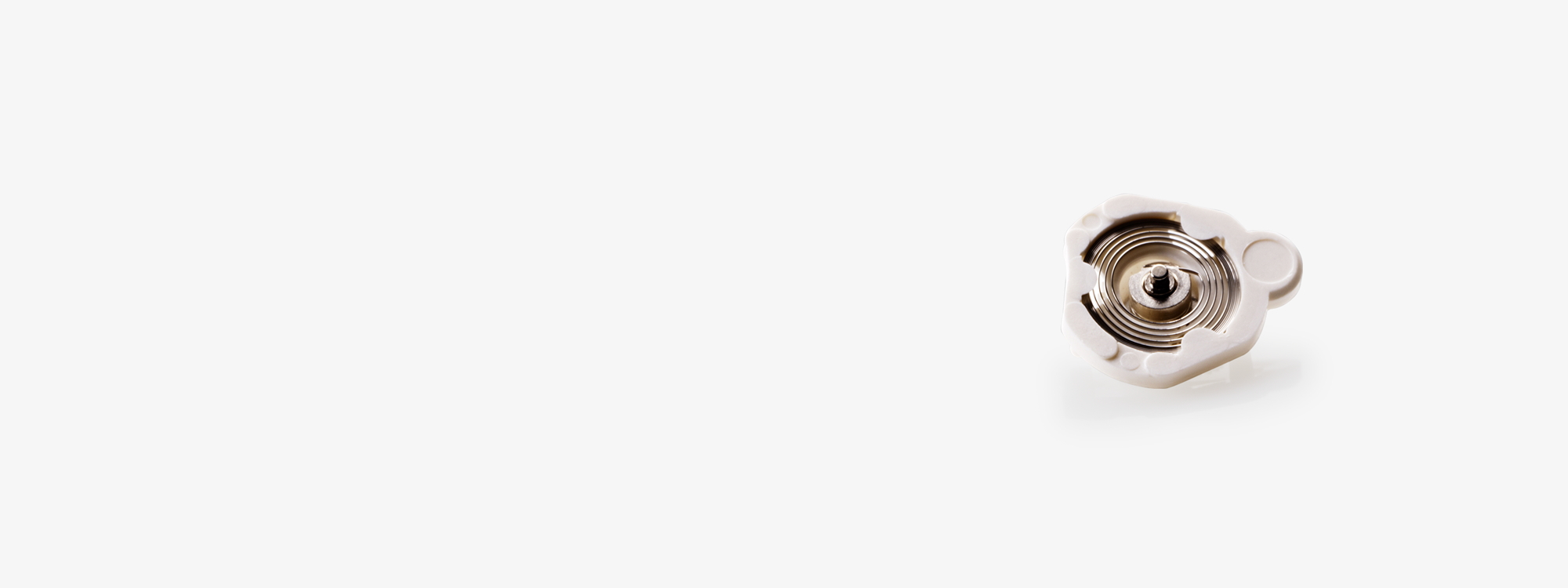

Bununla başa çıkmak ve saniye ibresinin hassasiyetini sağlamak için Backlash Auto-Adjust Mechanism olarak bilinen yöntem geliştirildi. Mekanizmada, mekanik saatlerin en temel bileşeni olan balans bulunur. Balanstan gelen düşük güç kullanılarak saniye ibresinde görülen hafif titreme stabilize edilir ve böylece saniye ibresi hassas bir şekilde, titremeden hareket eder.

TEKNOLOJİ

İbrelerin düzgün hareket etmesi için Bağımsız Eksen Yapısı

Saati ayarlarken akrep ve yelkovan ve saniye ibresi istenmedik bir şekilde birbirine değebilir. Bu, nispeten ince olan saniye ibresinde hafif bir titremeye neden olur. En ufak bir titreme bile Grand Seiko standartlarına göre kabul edilemez olduğundan mühendisler Bağımsız Eksen Yapısı olarak bilinen çözümü geliştirerek bu sorunun önüne geçmiştir.

Bir saatin saniye ibresi kadranın etrafında her gün 1.440 kez dönerken yelkovan 24 kez döner. Hassas zaman ölçümü yalnızca devir yapan bu bileşenler birbirine engel olmadığı zaman gerçekleşebilir.

9F quartz makinede her ibrenin ekseni bağımsızca hareket eder, böylece ibrelerin birbirine temas etmesinin önüne geçilir, zaman ayarlanırken atlama yaşanmaz ve makine düzgün ve hassas bir şekilde çalışır.

TEKNOLOJİ

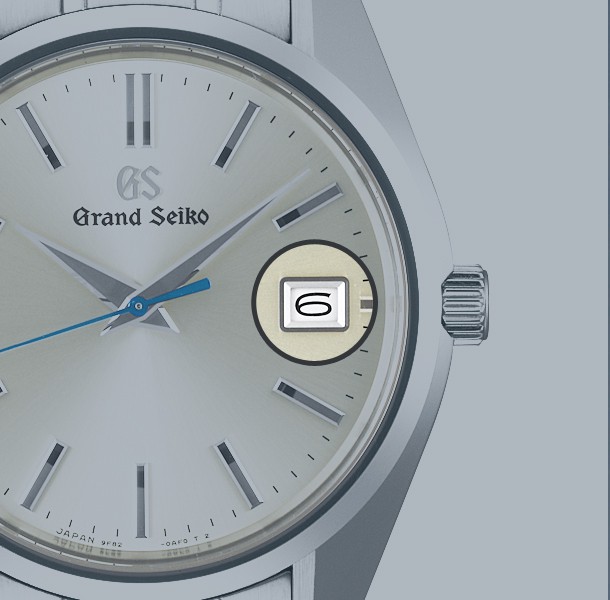

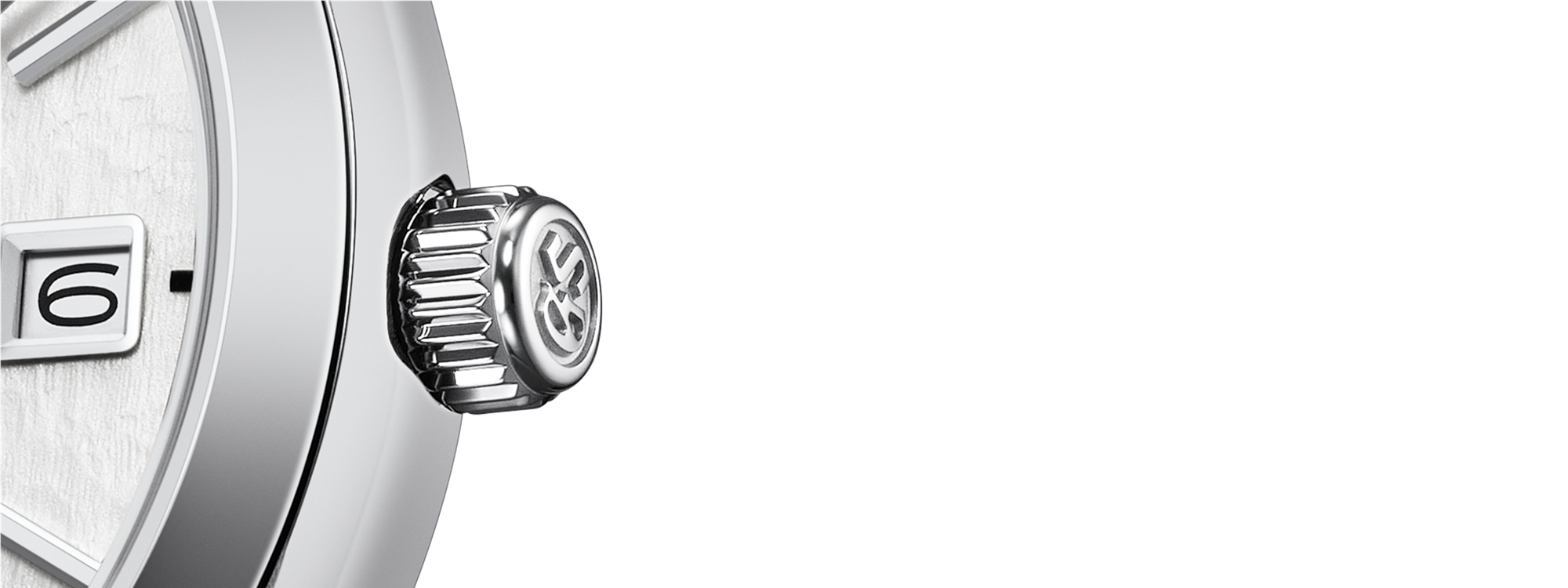

Hassas zaman ayarı

Tepenin hareketi 9F quartz makinenin benzersiz özelliklerinden bir tanesi.

Standart quartz saatlerde tepenin bir tam devri yelkovanı 60 dakikaya denk gelecek şekilde hareket ettirir. 9F quartz makine bunu 20 dakikaya düşürerek zamanın daha da yüksek bir hassasiyetle ayarlanmasını sağlar.

11 mm'lik yüksekliğiyle tepe de çıkıntılı bir biçime sahiptir, böylece tarih göstergesine geçilirken operasyonel hatalar oluşmasının önüne geçilir.

KALİTE

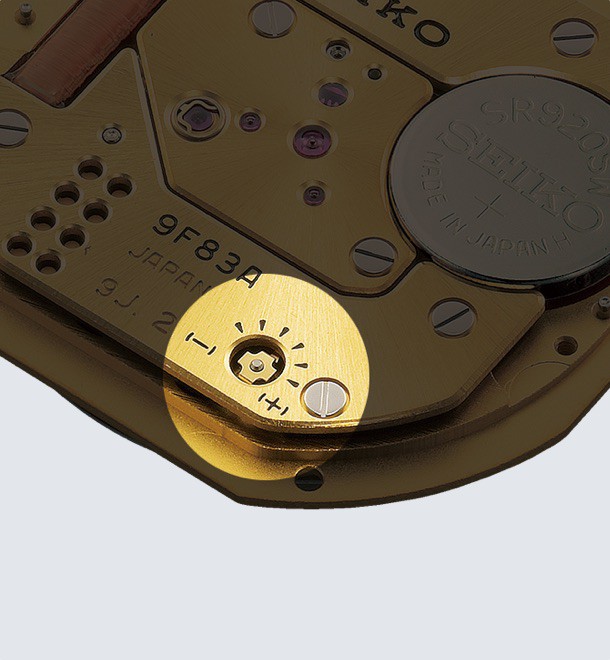

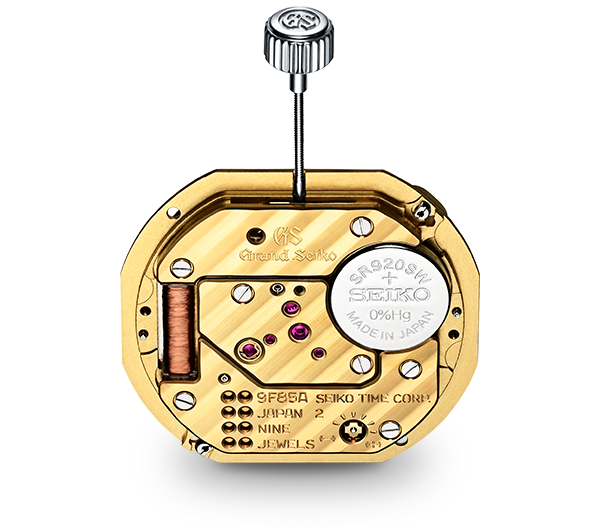

Garantili kalite için koruma kalkanlı yapı

Grand Seiko, quartz makinenin kalbi olan rotorun yüksek düzeyde hava geçirmez bir ortama sahip olması için koruma kalkanlı yapı geliştirdi.

Bu yapı, pil değiştirilirken makinenin hassas parçalarına toz kaçmamasını sağlar ve adım motoru milinin yağ rezervinin havayla temas etmesini engelleyerek yağ ömrünü uzatıyor. Tüm mekanizma quartz makinelerin yüksek hassasiyet anlayışını yansıtır ve 9F kalibrenin uzun ömürlü güvenilirlik ve hassasiyet amacına hizmet eder.

Koruma kalkanlı yapı her quartz makinenin ihtiyacı olan pil değişikliği esnasında kasa açıldığında oluşabilecek hasar riskini en alt düzeye indirgemek için tasarlandı. Yabancı parçacıkların içeri girmemesi için pili çark sisteminden ayıran duvarda pil değişikliği sürecini gözlemlemek için bir rubili gözetleme deliği bile bulunuyor.

KALİTE

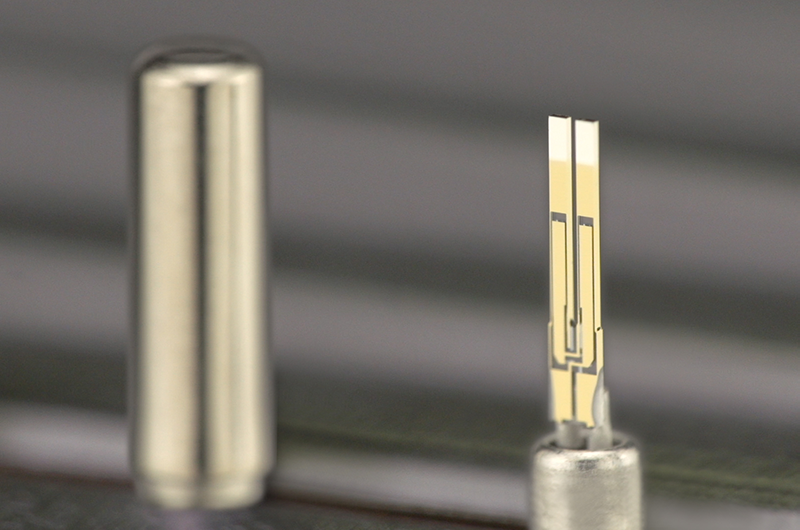

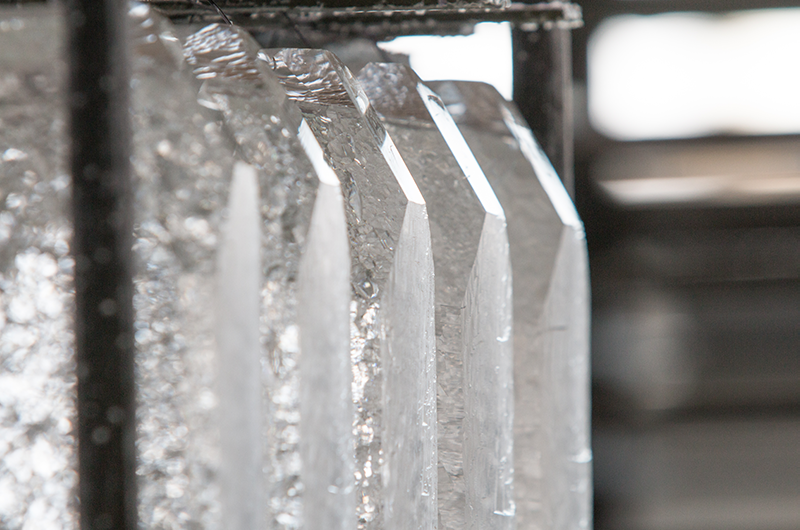

Quartz osilatörler için üç aylık yıllandırma

Kalibre 9F, yılda ±10 saniyelik benzersiz bir hassasiyet sağlar. Bu, titiz bir yıllandırma sürecinden geçirilmiş son derece stabil quartz kristalleri kullanılarak sağlanıyor.

Quartz saatin hassasiyeti quartz osilatörün saniyede 32.768 titreşimlik hassasiyet oranını sağlayıp sağlayamadığına bağlıdır.

Bu titreşimler oldukça düzenli olmasına rağmen, her quartz osilatörü farklı bir performansa sahiptir ve bazı osilatörler uzun süreli kullanımın ardından ve çevresel değişiklik durumunda stabil bir performans sağlayamayabilir. Bazı osilatörler de ilk başta yüksek hassasiyette çalışırken birkaç yılın ardından salınımları değişir ve hassasiyetleri bozulur.

Seiko bunu göz önünde bulundurarak osilatörlerin kullanılmadan önce stabil olduğundan emin olunmasını sağlayan kristal yıllandırma sürecini başlattı. Grand Seiko bu süreçle seçilen quartz osilatörleri kullanan ilk marka oldu.

Sürecin bir parçası olarak, manüfaktürde yapılan quartz osilatörler üç ay boyunca "yıllandırılır" ve bu süreçte belli voltajlara maruz bırakılıp özelliklerinin stabilize olması sağlanır. Ancak bundan sonra test ve seçim süreci başlar ve 9F makinede sadece yüksek standartları karşılayan quartz osilatörler kullanılır.

KALİTE

Günde 540 kez sıcaklık kontrolü

Quartz oscillators are susceptible to temperature changes.

Saniyede 32.768 kerelik titreşim oranı ortam sıcaklığındaki değişikliklere göre dalgalanmalar gösterir.

Bu oran saniyede bir salınım oranında bile değişirse hassasiyet yılda 16 dakika kadar azalabilir.

Bu sorunu çözmek için her bir osilatörün özellik bilgisi IC'ye önceden depolanır. Böylece her osilatör kendine ait IC'yle eşleştirildiğinde 9F makineler kusursuzca çalışır. Bunun yanında saatin iç sıcaklığı günde 540 kez ölçülür. Sıcaklık verisi, yüksek hassasiyeti olumsuz etkileyecek tüm değişiklikleri telafi eden IC'ye aktarılıp işlenir.
