9R Spring Drive
Spring Drive eşsiz bir saat teknolojisi. Enerjiyi diğer tüm mekanik saatler gibi üretiyor ama bunu elektronik regülatörle birleştirerek hiçbir mekanik saatin erişemeyeceği bir hassasiyet düzeyi sağlıyor.
Spring Drive, Grand Seiko'nun hem elektronik hem de mekanik saatçilikte dünyanın sayılı üreticilerinden biri olması sayesinde geliştirildi.
MEKANİZMA
Mekanik ve elektronik
saatçiliği bir araya getirmek.
Bir saatin fonksiyonunun arkasındaki iki temel unsur güç kaynağı ve zaman kontrol sistemidir.
Spring Drive mekanik saatin yüksek torkunu entegre devrenin (IC) elektronik saat kontrol sistemiyle bir araya getiren benzersiz bir makine.
| Güç kaynağı | Kontrol sistemi | |
|---|---|---|
| Mekanik saat | Zemberek Yüksek tork (saati çalıştıran itici güç) |
Kurulan zemberek güç boşaltarak çarkların belli bir hızda dönmesini sağlıyor, bu sırada balans, maşa ve çelik çarktan oluşan hız kontrol ve eşapman mekanizması hassasiyeti yönetiyor. Çok hassas olmalarına karşın en hassas Grand Seiko modeli bile günlük +8/-1 saniyelik orana sahip bir quartz saatin hassasiyetiyle boy ölçüşemez. |
| Quartz saat | Pil Mekanik saate kıyasla düşük tork |
Pil, hassas salınımları entegre devre (IC) tarafından tespit edilen quartz osilatöre elektrik gönderir. Sonra IC tam bir saniyede çarkları ileri doğru hareket ettirir. IC'nin hassasiyet kontrolü yüksek bir hassasiyet standardına ulaşılmasını sağlar: Grand Seiko quartz modelleri yıllık ±10 saniye oranına sahiptir. |
MEKANİZMA
Zemberekten gelen güç

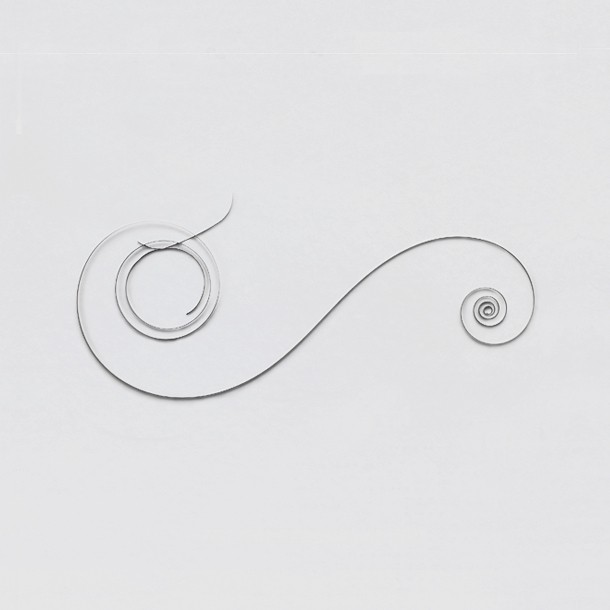

Spring Drive tıpkı diğer mekanik saatler gibi gücünü zemberekten alır. Bu geleneksel güç üretme yöntemi saatin pil ya da başka güç kaynağına ihtiyaç duymadan kendi gücünü üretmesini sağlar.
Tepeyi döndürüp zembereği kurarak ya da bileği hareket ettirerek enerji depolanır, daha sonra bu enerji çark sistemine aktarılır ve zemberek zamanla boşaldıkça saat ibrelerinin hareket etmesini sağlar.
Zemberekten gelen yüksek torkun avantajıyla kalibre uzun ve geniş ibreleri düzgün ve akıcı bir şekilde hareket ettirmek için başka bir güce ihtiyaç duymaz.
MEKANİZMA
Tri-Synchro Regülatör
Spring Drive'ın geliştirilmesi sırasında Akahane ve ekibinin karşılastığı en büyük sorun enerji üretimi ve yönetimiydi. Çözüm Tri-Synchro Regülatör'dü: Bu cihaz, zembereğin hareketiyle çok küçük bir elektrik akımı üreterek bunu kristal osilatörü ve elektronik freni etkinleştirmek için kullanır. Osilatör IC'ye kesin bir referans sinyali gönderir, IC de manyetik freni etkinleştirerek çelik çarkı saniyede tam olarak sekiz dönüş sağlayacak şekilde ayarlar. Bu hassas hareket bir çark sistemiyle ibrelere aktarılarak günlük ±1 saniyelik hassasiyet elde edilir.

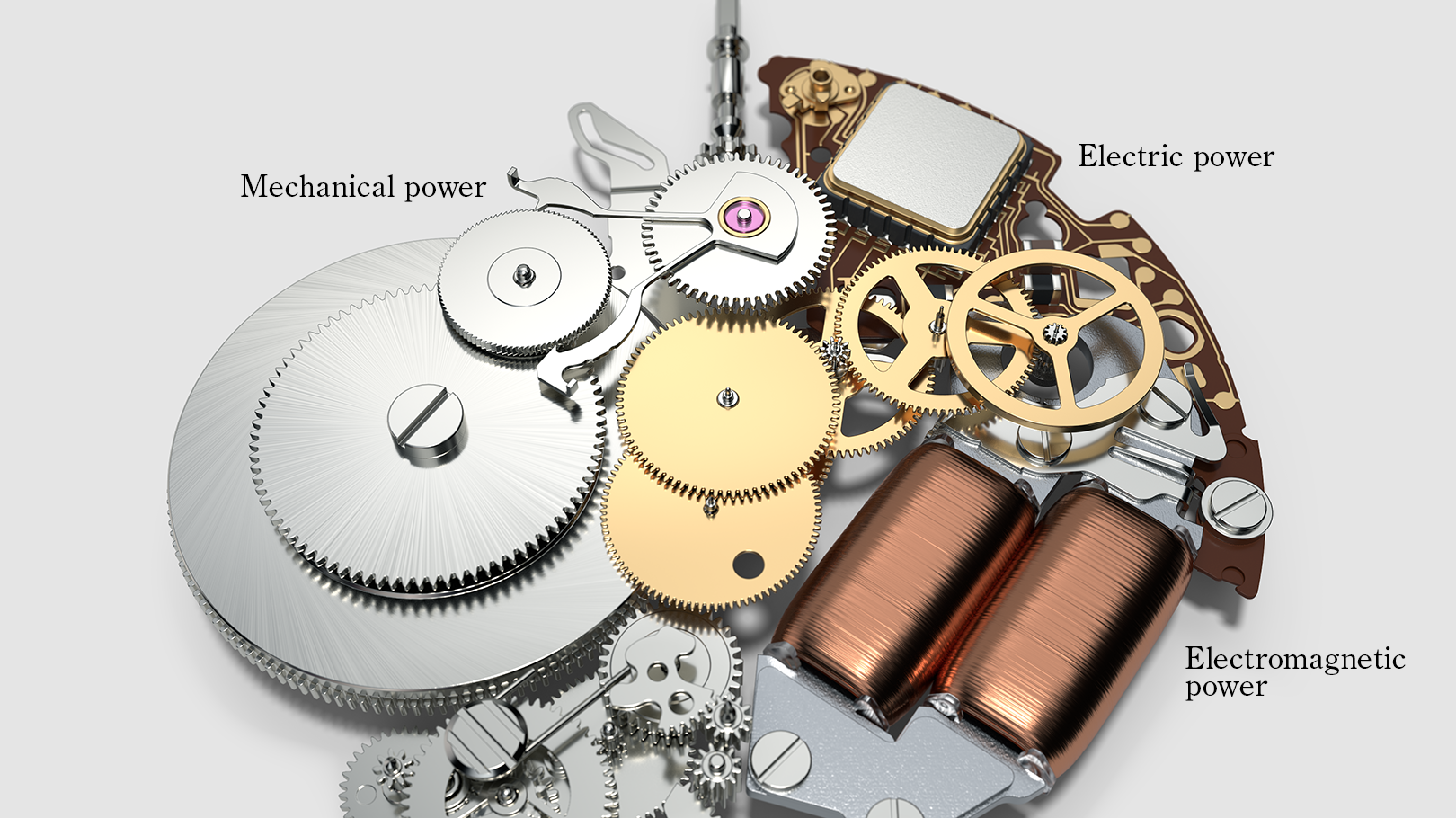

İsminden de anlaşılacağı gibi, Tri-synchro regülatör hareket eden parçaları kontrol etmek ve senkronize olmalarını sağlamak için üç tip enerji kullanır:
- Zemberekten gelen mekanik güç
- IC/quartz osilatörüyle uyarıcı sinyal oluşturan elektriksel güç
- Rotor/statör ile frenleme yapmak için elektromanyetik güç.
Bu üç kuvvet uyum içinde çalışarak zembereğin güç boşaltması ve saniye ibresinin hassas bir şekilde hareket edebilmesini sağlar.
TRI-SYNCHRO REGÜLATÖR
1. MEKANİK GÜÇ
Güç boşaltan zemberekten elektrik gücü üretmek

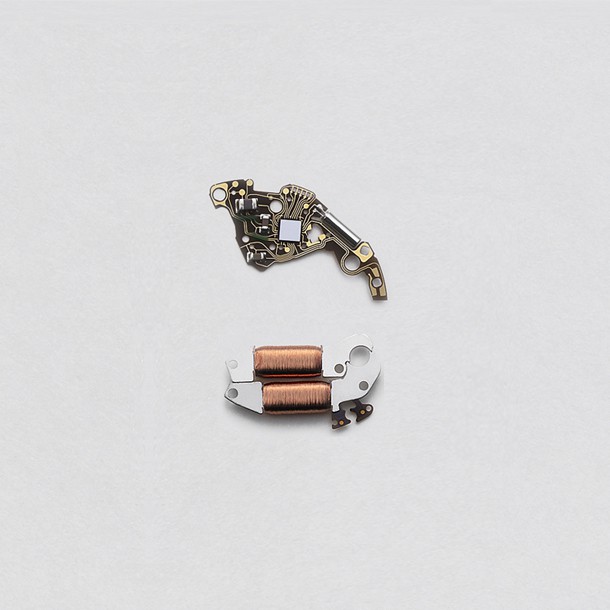

Spring Drive elektrik üretmek için bisikletlerde kullanılan dinamolu ışık sisteminin aynısını kullanır. Çark sisteminin sonuna bağlı olan bir rotor, kablo sarılı bir statörle birlikte hareket ederek güç üretir. Bir Spring Drive saatte rotor ya da çark her saniye sekiz tam tur yaparak küçük bir elektrik akımı yaratır.
TRI-SYNCHRO REGÜLATÖR
2. ELEKTRİKSEL GÜÇ
Quartz kristal osilatörden hassas bir sinyal göndermek
Çelik çarkın ürettiği elektriksel güç quartz osilatörü ve IC'yi aktif hale getirmek için kullanılır.
Quartz osilatör tam 32.768 salınım yaparak IC'ye hassas bir uyarı sinyali gönderir.
TRI-SYNCHRO REGÜLATÖR
3. ELEKTROMANYETİK GÜÇ
Hız kontrolü için fren uygulamak
IC, quartz osilatörden gelen uyarı sinyalini çarkın devir hızıyla karşılaştırarak çarkın çok hızlı çalıştığını tespit ettiğinde aralıklı olarak manyetik bir frenleme uygular. Çelik çarkta yapılan bu ayarlama çark sistemine aktarılır ve ibrelerin hassasiyetle hareket etmesi sağlanır.
ZANAATKARLIK
Birleştirme ve ayarlamada uzman zanaatkarlık

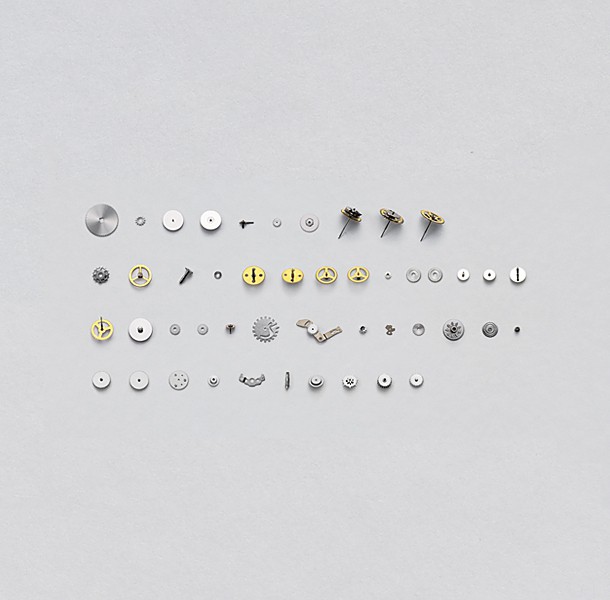

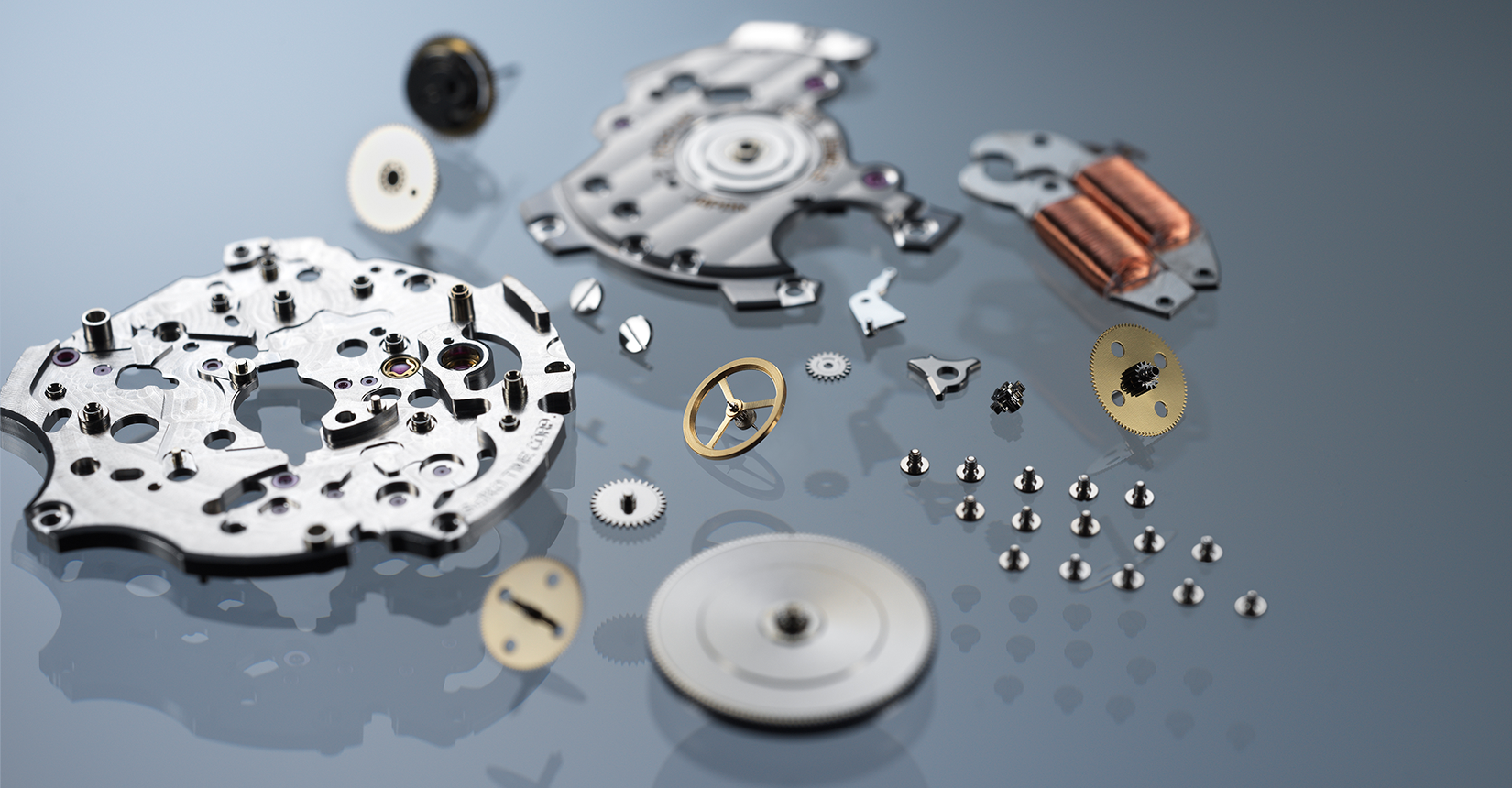

Spring Drive hem mekanik hem de elektronik saatlerin en iyi özelliklerini bir araya getiriyor. Üç ibreli modeller 200'den fazla bileşene sahipken, Spring Drive kronograf gibi daha fazla fonksiyona sahip modellerde, her birinin montajı elle yapılan 300'den fazla bileşen bulunuyor.
Yağlama yapmak tüm bileşenlerin birbiriyle düzgün etkileşimde bulunmasını sağlıyor ve üç ibreli kalibrede 80, kronografta 140 yağlama noktası bulunuyor. Yağlama elle yapılıyor ve bunun hassas bir şekilde yapılması için hem zaman hem de üstün yetenek gerekiyor.
Tasarım planları milimetrenin yüzde biri toleransına dayanıyor. Bileşenlerin son ayarları ve düzenlemeleri tamamen elle yapılıyor çünkü hiçbir makine, üstün zanaatı Spring Drive'ın üstün hassasiyetini yaratan saatçilerin, yani zanaatkarlarımızın yetenekleriyle boy ölçüşemez.
Tarih
Genç bir saat mühendisi olan Yoshikazu Akahane, imkansız gibi görünen bir şeyi, yani gücü tükenmeyen bir kol saatini yaratmak için 1977 yılında çalışmaya başladı. Amacı gücünü zemberekten alan, günde bir saniye hassasiyete sahip geleneksel bir saat yaratmaktı; bu hassasiyet oranı, şirketin elektronik saatlerinde zaten sağlanabiliyordu. 28 yılın ve 600 prototipin ardından hayalini gerçekleştirdi ve Spring Drive dünyaya tanıtıldı. Grand Seiko Spring Drive kronograf 2007 yılında, Akahane'nin bitmek bilmeyen mükemmellik arayışının sonucu olarak doğdu.

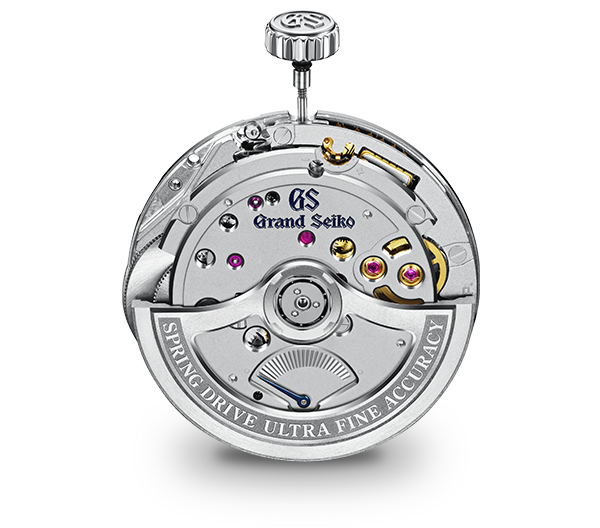

9R Spring Drive Makine
Makine Karşılaştırması
| Makine | Hassasiyet | Güç rezervi | Taş sayısı | Özellikler |
|---|---|---|---|---|
| Spring Drive 5 Gün Kalibre 9RA2 (Elle kurulabilme özellikli otomatik) |
Ayda ±10 saniye (günde ±0.5 saniye) | Yaklaşık 120 saat (5 gün) | 38 taş | -Offset Magic Lever
-İki Ebatlı Tulumbalar -Tek Parça Merkezi Köprü -Güç rezervi göstergesi |
| Spring Drive 5 Days Kalibre 9RA5 (Elle kurulabilme özellikli otomatik) |
Ayda ±10 ssaniye (günde ±0.5 saniye) | Yaklaşık 120 saat | 38 | -Offset Magic Lever
-Çift Tulumba -Tek parça ana köprü -Güç rezervi göstergesi |
| Elle Kurmali 8 Gün Spring Drive Kalibre 9R01 (Elle kurmalı) |
Günde ±0.5 saniye (ayda ±10 saniye) | Yaklaşık 192 saat | 56 taş | -Güç rezervi göstergesi
-Saat farkını hızlı düzeltme fonksiyonu |
| Elle Kurmali 3.5 Gün Spring Drive Kalibre 9R02 (Elle kurmalı) |
Günde ±1 saniye (ayda ±15 saniye) | Yaklaşık 84 saat | 39 taş | -Torque Return System
-Çift Yaylı Tulumba -Güç rezervi göstergesi |
| Elle kurmalı Spring Drive Kalibre 9R02 (Elle Kurmalı) |
Günde ±1 saniye (ayda ±15 saniye) | Yaklaşık 84 saat | 39 taş | -Tork Geri Dönüş Sistemi
-Çift Zemberekli Tulumba -Güç Rezervi Göstergesi |
| AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT Caliber 9R96 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 50 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar -Stopwatch function |
| Otomatik Spring Drive Kronograf GMT 3 Gün Kalibre 9R86 (Elle kurulabilme özellikli otomatik) |
Ayda ±15 saniye (günde ±1 saniye) | Yaklaşık 72 saat | 50 taş | -Güç rezervi göstergesi
-24 saat ibreli çift saat fonksiyonu -Takvime bağlı saat farkını düzeltme fonksiyonu -Kronometre fonksiyonu |
| Otomatik Spring Drive GMT 3 Gün Kalibre 9R66 (Elle kurulabilme özellikli otomatik) |
Ayda ±15 saniye (günde ±1 saniye) | Yaklaşık 72 saat | 30 taş | -Güç rezervi göstergesi
-24 saat ibreli çift saat fonksiyonu -Takvime bağlı saat farkını düzeltme fonksiyonu |
| Otomatik Spring Drive 3 Gün Kalibre 9R65 (Elle kurulabilme özellikli otomatik) |
Günde ±1 saniye (ayda ±15 saniye) | Approximately 72 hours | 30 taş | -Güç rezervi göstergesi
-Tarih göstergesi |
| Elle Kurmali Spring Drive Kalibre 9R31 (Elle kurmalı) |
Günde ±1 saniye (ayda ±15 saniye) | Yaklaşık 72 saat | 30 taş | -Çift Yaylı Tulumba
-Güç rezervi göstergesi |
