USO DELL’OROLOGIO (PER IL CAL. 9S86, 9S66)

Carica della molla

Questo orologio è del tipo con molla ad avvolgimento automatico (ma dotato anche di un meccanismo di avvolgimento manuale della molla).

Con l’orologio al polso, la molla si carica sufficientemente, e in modo automatico, con il semplice movimento del braccio. La molla, inoltre, può anche essere caricata a mano ruotando la corona.

Ad orologio fermo, lo stesso può essere avviato con il movimento del braccio, quando l’orologio è tenuto al polso, ma si consiglia comunque di avvolgere sufficientemente la molla, e di procedere a impostare ora e data, prima di mettere l’orologio al polso. Per avvolgere la molla ruotare lentamente la corona, nella sua posizione normale, in senso orario (nella direzione verso le ore 12). Ruotandola in senso antiorario (verso le ore 6) la corona gira a vuoto e la molla non si carica.

La molla si carica in modo sufficiente con circa 45 rotazioni della corona per il Cal. 9S86 e circa 60 rotazioni per il Cal. 9S66. La corona è progettata in modo che, a molla completamente carica, slitti anche se si continua ad avvolgerla. Non è quindi necessario preoccuparsi che una eccessiva rotazione della corona possa causare danni della molla, ma si consiglia comunque di smettere di ruotare la corona una volta raggiunta la carica massima della molla.

Per mantenere la molla in carica si consiglia di tenere l’orologio al polso per almeno 10 ore al giorno. Se la molla non è carica a sufficienza l’indicazione dell’ora potrebbe anticipare o ritardare. Se si pensa di indossare l'orologio senza tenerlo al polso, caricare la molla sufficientemente, agendo sulla corona tutti i giorni, ad una certa ora fissa.

Predisposizione dell’ora e della data

Per la predisposizione dell’ora e della data, regolare prima la lancetta delle 24 ore e la lancetta dei minuti, poi quella delle ore e infine la data.

Prima di procedere alla predisposizione dell’ora verificare che la molla sia stata caricata a sufficienza.

Predisposizione dell’ora

  1. Verificare anzitutto che la molla sia stata caricata a sufficienza e che l’orologio sia regolarmente funzionante.

  2. Prima di predisporre ora e data ricordarsi di verificare che l’orologio sia regolarmente funzionante.

  3. Svitare la corona.

  4. Corona del tipo con chiusura ad avvitamento

  5. Estrarre la corona al secondo scatto quando la lancetta dei secondi viene a puntare sulla posizione “0” secondi. La lancetta dei secondi si arresterà immediatamente.

  6. 9S86_Set Time-1 + How to set Time(86)-1-1

    Posizione normale

    Primo scatto

    Secondo scatto

  7. Ruotare la corona in senso antiorario (direzione verso le ore 6) per ruotare la lancetta delle 24 ore e dei minuti in senso orario e impostarle sull’ora corrente.

  8. Nel corso dell’operazione portare la lancetta dei minuti sino a qualche minuto prima del tempo voluto, e farla poi avanzare lentamente sino all’esatto minuto desiderato.

    Inizialmente devono essere predisposte solamente la lancetta delle 24 ore e la lancetta dei minuti. In questa fase non è necessario effettuare alcun’altra regolazione, anche se la lancetta delle ore indica un’ora errata, o anche se la data risulta alterata rispetto alla posizione della lancetta delle ore.

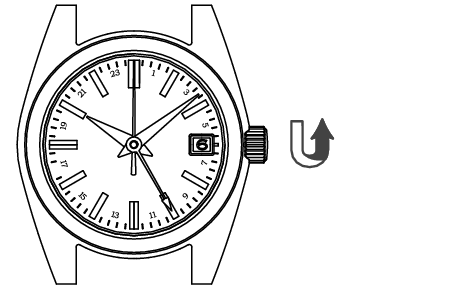

    9S86_Set Time-2 + How to set Time(86)-2

    Predisporre la lancetta delle 24 ore e la lancetta dei minuti facendole.

  9. Rispingere la corona verso l’interno in concomitanza con un segnale orario.

  10. L’impostazione delle lancette delle 24 ore, dei minuti e dei secondi è ora completata.

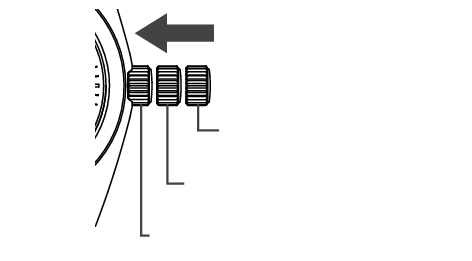

    9F86_Set Time-1-3 + How to set Time(86)-1-3

    Posizione normale

    Primo scatto

    Secondo scatto

  11. Per passare poi alla predisposizione della lancetta delle ore e del calendario estrarre la corona sino al primo scatto.

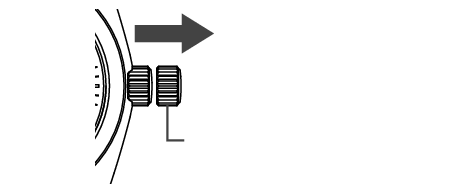

  12. 9F86_Set Time-2-1 + How to set Time(86)-2-1

    Primo scatto

  13. Ruotare la corona per predisporre la lancetta delle ore. Ruotando la corona la data cambia quando si oltrepassa la mezzanotte. Predisponendo la lancetta delle ore verificare che le ore antimeridiane e pomeridiane siano predisposte in modo corretto.

  14. Se necessario, l’impostazione della data deve essere effettuata in questa fase delle operazioni.

    Per l’impostazione della data la rotazione della corona può essere effettuata in una qualunque delle due direzioni, ma si consiglia di ruotarla nella direzione che consente di effettuare la regolazione con il minor numero possibile di rotazioni.

    Ruotare la corona lentamente, verificando che la lancetta delle ore scatti in avanti o indietro di un’ora alla volta.

    Nel corso dell’impostazione della lancetta delle ore le altre lancette possono muoversi leggermente. Non si tratta di una disfunzione.

    9S86_Set Time-5
  15. Per completare la regolazione dell’ora rispingere la corona verso l’interno nella sua posizione normale.

  16. Riavvitare la corona.

    Corona del tipo con chiusura ad avvitamento

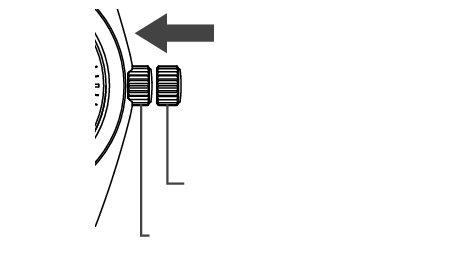

    9F86_Set Time-1-6 + How to set Time(86)-1-6

    Posizione normale

    Primo scatto

Predisposizione della data

Due rotazioni complete della lancetta delle ore provocano il cambiamento di un giorno nella cifra della data.

La data avanza di un giorno con due rotazioni complete (24 ore) della lancetta delle ore in senso orario, e retrocede di un giorno con due rotazioni complete (24 ore) della lancetta delle ore in senso antiorario.

La regolazione manuale della data è necessaria il primo giorno di un mese che segue un mese con meno di 31 giorni: febbraio, aprile, giugno, settembre e novembre.

  1. Verificare anzitutto che la molla sia stata caricata a sufficienza e che l’orologio sia regolarmente funzionante.

  2. Prima di predisporre ora e data ricordarsi di verificare che l’orologio sia regolarmente funzionante.

  3. Svitare la corona.

  4. Corona del tipo con chiusura ad avvitamento

  5. Estrarre la corona sino al primo scatto.

  6. 9F86_Set Time-2-1 + How to set Time(86)-2-1

    Primo scatto

  7. Ogni volta che, agendo sulla corona, si fanno fare due complete rotazioni alla lancetta delle ore la data cambia di un giorno. Ruotando la corona, il momento in cui la data cambia è la mezzanotte (ore 24). Predisponendo la lancetta delle ore verificare che le ore, antimeridiane o pomeridiane, siano state predisposte in modo corretto.

9S86_Set Time-7

Girando la corona in senso orario (direzione ore 12):

Ogni due complete rotazioni della lancetta delle ore la data avanza di un giorno.

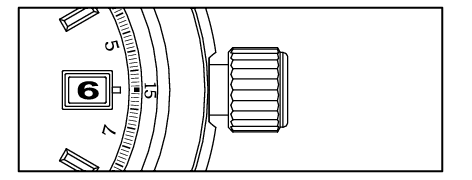

9S86_Set Time-8 + How to set Time(86)-8

Prima della regolazione della data

Per l’impostazione della data la rotazione della corona può essere effettuata in una qualunque delle due direzioni, ma si consiglia di ruotarla nella direzione che consente di effettuare la regolazione con il minor numero possibile di rotazioni.

Ruotare la corona lentamente.

Nel corso dell’impostazione della lancetta delle ore le altre lancette possono muoversi leggermente. Non si tratta di una disfunzione.

9S86_Set Time-9

Girando la corona in senso antiorario (direzione ore 6):

Ogni due rotazioni complete della lancetta delle ore la data retrocede di un giorno.

  1. Al termine delle regolazioni verificare che l’ora indicata sia quella corretta, e rispingere verso l’interno la corona nella sua posizione normale. La regolazione della data è così terminata.

  2. Riavvitare la corona.

    Corona del tipo con chiusura ad avvitamento

    La data è predisposta in modo da regolarsi in relazione al movimento della lancetta delle ore. Pertanto, se le ore antimeridiane e pomeridiane non sono state regolate correttamente la data cambia a mezzogiorno anziché a mezzanotte.

    Per l’impostazione della data la rotazione della corona può essere effettuata in una qualunque delle due direzioni, ma si consiglia di ruotarla nella direzione che consente di effettuare la regolazione con il minor numero possibile di rotazioni.

    Ruotare la corona lentamente, verificando che la lancetta delle ore scatti in avanti o indietro di un’ora alla volta.

    Nel corso dell’impostazione della lancetta delle ore le altre lancette possono muoversi leggermente. Non si tratta di una disfunzione.

Uso della lancetta delle 24 ore

La lancetta delle 24 ore di questo orologio ha due diverse funzioni.

<Funzione 1>:

Lancetta delle 24 ore come indicatore dell’orario antimeridiano e pomeridiano

La lancetta delle 24 ore può essere utilizzata semplicemente ad indicare se l’ora indicata dalle normali lancette è un’ora del mattino o del pomeriggio. Si tratta dell’uso standard di questa lancetta.

Entrambe le lancette, delle ore e delle 24 ore, indicano l’ora del Giappone: le 10:00 del mattino (antimeridiane).

9S86_Set Time-10

<Funzione 2>:

Lancetta delle 24 ore come indicatore dell’orario in due zone diverse

Le ore di due diversi fusi orari del mondo possono essere visualizzate lasciando le lancette delle ore e dei minuti nella posizione che indica l’ora del fuso orario nel quale ci si trova, e regolando la lancetta delle 24 ore sull’ora dell’altro fuso orario. La differenza oraria fra i due fusi deve essere in unità di ore, mentre i minuti indicati sono gli stessi.

Lancetta delle ore:

Ora del Giappone, le 10:00 del mattino (antimeridiane).

Lancetta delle 24 ore:

Tempo di Londra 1:00 di mattina

9S86_Set Time-11

Funzione di indicazione della differenza oraria

Viaggiando all’estero, ad esempio in una località appartenente ad un fuso orario diverso da quello di uso abituale, si può comodamente predisporre l’orologio ad indicare l’ora del fuso orario nel quale ci si trova al momento, senza dover arrestare l’orologio.

La lancetta delle ore indica l’ora del fuso orario nel quale ci si trova al momento, mentre la lancetta delle 24 ore indica l’ora del luogo di origine.

La data funziona in relazione al movimento della lancetta delle ore. Se la differenza oraria è indicata in modo corretto, l’orologio visualizza la data del fuso orario nel quale ci si trova momentaneamente.

Uso della funzione di indicazione della differenza oraria

  1. Verificare anzitutto che la molla sia stata caricata a sufficienza e che l’orologio sia regolarmente funzionante.

  2. Prima di procedere alle operazioni sotto indicate ricordarsi di verificare che l’orologio sia regolarmente funzionante.

  3. Svitare la corona.

  4. Corona del tipo con chiusura ad avvitamento

  5. Estrarre la corona sino al primo scatto.

  6. 9F86_Set Time-2-1 + How to set Time(86)-2-1

    Primo scatto

  7. Ruotare la corona sino a predisporre la lancetta delle ore sull’ora del luogo nel quale ci si trova.

  8. Verificare che le ore antimeridiane e pomeridiane e la data, siano state predisposte correttamente.

    La data è predisposta in modo da regolarsi in relazione al movimento della lancetta delle ore. Pertanto, se le ore antimeridiane e pomeridiane non sono state regolate correttamente la data cambia a mezzogiorno anziché a mezzanotte.

    Lista delle differenze orarie delle principali regioni del mondo

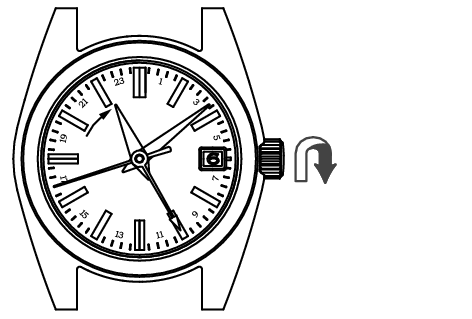

    9S86_Set Time-12.1 + How to set Time(86)-12.1

    Rotazione della corona in senso orario (direzione verso le
    ore 12): La lancetta delle ore viene avanzata di un’ora.

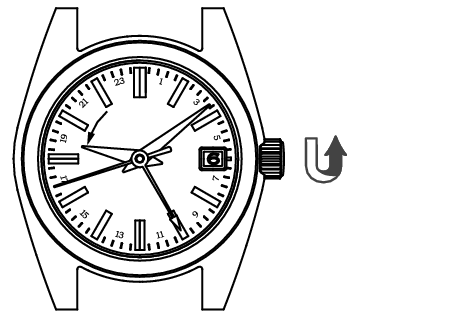

    9S86_Set Time-12.2 + How to set Time(86)-12.2

    Rotazione della corona in senso antiorario (direzione verso le
    ore 6): La lancetta delle ore viene arretrata di un’ora.

    Per l’impostazione dell’ora la corona può essere ruotata indifferentemente in entrambe le direzioni, ma si consiglia comunque di ruotarla nella direzione che consente di regolare l’ora con la minima rotazione.

    Ruotare la corona lentamente, verificando che la lancetta delle ore scatti in avanti o indietro di un’ora alla volta.

    Ruotando la corona, il momento in cui la data cambia è la mezzanotte (ore 24).

    Nel corso dell’impostazione della lancetta delle ore le altre lancette possono muoversi leggermente. Non si tratta di una disfunzione.

  9. Al termine delle regolazioni verificare che l’ora indicata sia quella corretta, e rispingere verso l’interno la corona nella sua posizione normale. La procedura di predisposizione è terminata.

  10. Riavvitare la corona.

    Corona del tipo con chiusura ad avvitamento

Se si desidera procedere alla predisposizione dell’ora quando l’ora indicata sul quadrante è compresa fra le 9:00 di sera e l’1:00 del mattino successivo, portare anzitutto la lancetta delle ore al di fuori di questa gamma oraria, e procedere poi alla predisposizione dell’ora.

Selezione della modalità di visualizzazione

Congiuntamente alla funzione di indicazione della differenza oraria, l’orologio consente di visualizzare le due ore di due diverse zone orarie in due modi diversi. L’utente potrà quindi scegliere la modalità che meglio si adatta alle proprie esigenze.

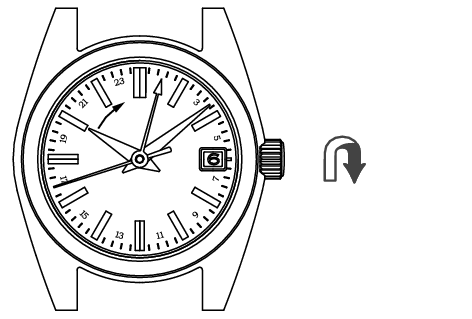

9S86_Set Time-13.1

【Es.1】

Lancetta delle ore e calendario:

Zona A (Giappone)

Lancetta delle 24 ore:

Area B (Londra)

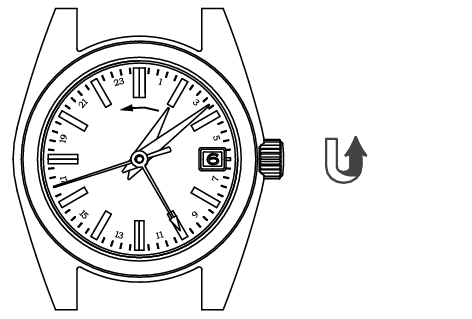

9S86_Set Time-13.2

【Es.2】

Lancetta delle ore e calendario:

Area B (Londra)

Lancetta delle 24 ore:

Zona A (Giappone)

Per la predisposizione, regolare prima la lancetta delle 24 ore e poi la lancetta delle ore.

Uso della lunetta rotante bi-direzionale

Certi modelli sono dotati di una lunetta rotante bidirezionale, ubicata sul bordo del vetro del quadrante.
Utilizzando le indicazioni delle 24 ore presenti sulla lunetta rotante, oltre all’ora indicata dalla lancetta delle ore, l’orologio permette anche la lettura, in modo indipendente dall’ora principale, delle ore di due altre zone orarie.

【Es.】

Predisposizione della lancetta delle 24 ore per visualizzare le ore di Parigi e di Bangkok, situate in due diversi fusi orari, mentre la normale lancetta delle ore indica l’ora del Giappone (ad es. le 10:08 del mattino).

Uso della scala graduata delle ore, presente sulla lunetta rotante, per conoscere l’ora di Bangkok

  1. Per prima cosa, portare il contrassegno Bezel-2, presente sulla lunetta rotante, in corrispondenza delle ore 12.

  2. Consultare Funzione di indicazione della differenza oraria, e impostare la lancetta dell’ora e dei minuti su 10:08 della mattina e allineare la lancetta delle 24 ore con il “2” sulla lunetta rotante.

  3. L’ora a Parigi è 8 ore indietro rispetto al Giappone tranne durante l’estate quando è in vigore l’ora legale.

  4. La differenza oraria fra Parigi e Bangkok è di 6 ore, cioè, Bangkok si trova 6 ore in avanti rispetto a Parigi (quando non è in vigore l’ora legale). Ruotare la lunetta rotante in senso antiorario per portare il contrassegno Bezel-2 all’indietro di 6 ore, sulla scala delle cifre dell’anello esterno al quadrante.

  5. In questo modo l’ora di Parigi viene indicata dalla lancetta delle 24 ore che punta sulla cifra “2” (le 2:00 del mattino) della scala delle 24 ore presenti sul quadrante (o sull’anello esterno del quadrante), mentre l’ora di Bangkok risulta visualizzata dalla lancetta delle 24 ore che punta sulla cifra “8” (le 8:00 del mattino) delle 24 ore della lunetta rotante (cioè, le due cifre, “2” della scala delle 24 ore esterna al quadrante, e “8” delle 24 ore della lunetta rotante devono trovarsi allineate).

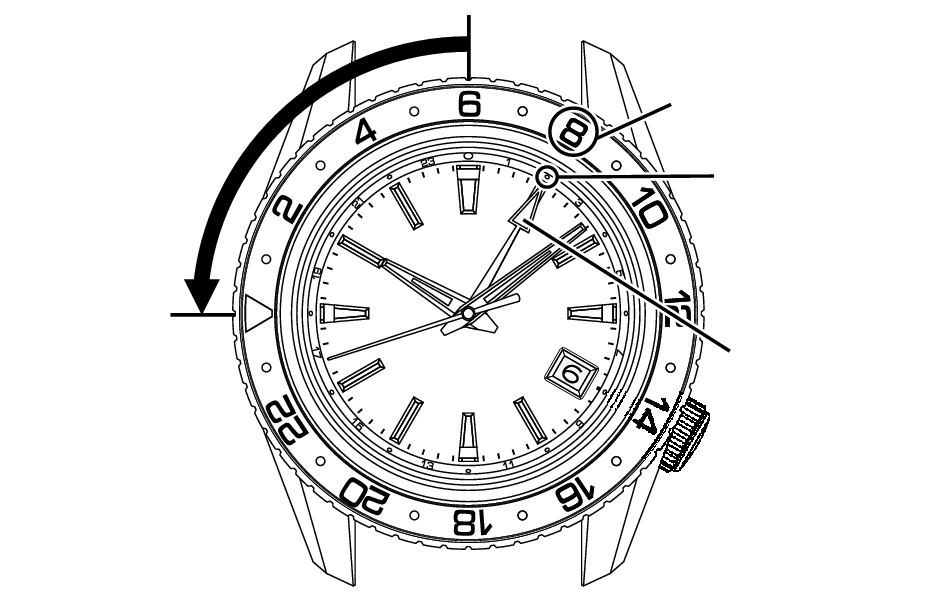

9S86_Set Time-15 + How to set Time(86)-15

Ruotare la lunetta rotante di 6 scatti in senso antiorario, in modo che le indicazioni delle ore della lunetta rotante risultino avanzate di 6 ore.

Bangkok: 8:00 del mattino

Parigi: 2:00 del mattino

Lancetta delle 24 ore
