9S Mecánico
El concepto de Grand Seiko nació del deseo de crear el mejor reloj del mundo, y la precisión de los relojes mecánicos sigue desafiando los límites de la tecnología en relojería.
Como una verdadera manufactura, Grand Seiko incorpora la última tecnología en su amplia gama de productos para elevar el arte de la relojería a su pico máximo.

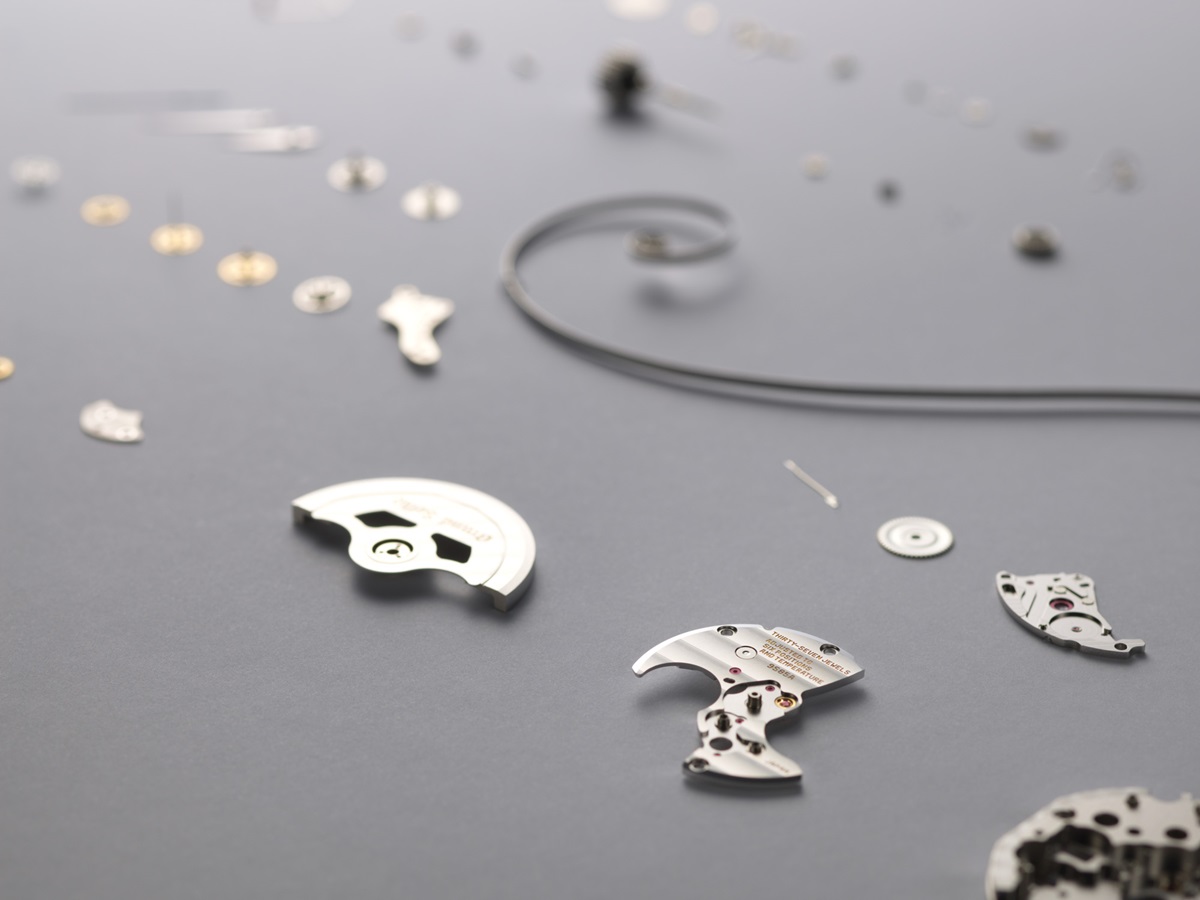

Con una cantidad de piezas que oscila entre las 200 y las 300, los relojes mecánicos deben exhibir una consistencia casi perfecta en cuanto a la funcionalidad de los detalles de estas piezas a fin de garantizar la precisión del movimiento. Seiko emplea la tecnología de sistemas microelectromecánicos (MEMS, Micro Electro Mechanical Systems) en la fabricación de sus escapes, lo que posiciona la precisión mecánica de sus piezas a la vanguardia en materia de tecnología.
Las piezas solas, sin embargo, no pueden constituir el nivel de precisión por el que Grand Seiko es bien reconocido.
La tarea de ensamblaje en Grand Seiko la ejecutan artesanos y artesanas que han perfeccionado su oficio a un punto tal que pueden ajustar piezas a mano a tolerancias de una centésima de milímetro. Este oficio extremadamente minucioso es lo que hace posible la hora tan exacta producida por el movimiento mecánico 9S.
MECANISMO
Los relojes mecánicos utilizan un escape, dispositivo autónomo que obtiene su energía de la fuerza motriz de un resorte principal y usa la misma potencia para regular la velocidad a la que se extiende el resorte. Es un sistema que no ha sufrido casi cambios desde que las agujas móviles se utilizaron por primera vez para marcar la hora.
Como parte del mecanismo, un resorte principal enrollado ejerce fuerza para girar los engranajes a una velocidad determinada a medida que se extiende. La precisión del sistema en su conjunto la otorgan esta velocidad y el mecanismo de escape, que comprende el volante regulador, el áncora y la rueda de escape.
El áncora le marca el ritmo a la rueda de escape y, en sí misma, funciona en correspondencia con el volante regulador oscilante.
El volante regulador gira hacia adelante y hacia atrás como un péndulo, lo que hace que el resorte principal se extienda a una velocidad pareja y durante un período de tiempo prolongado. Al hacerlo, el volante regulador produce la rotación constante de las agujas de la hora, los minutos y los segundos.
ARTESANÍA

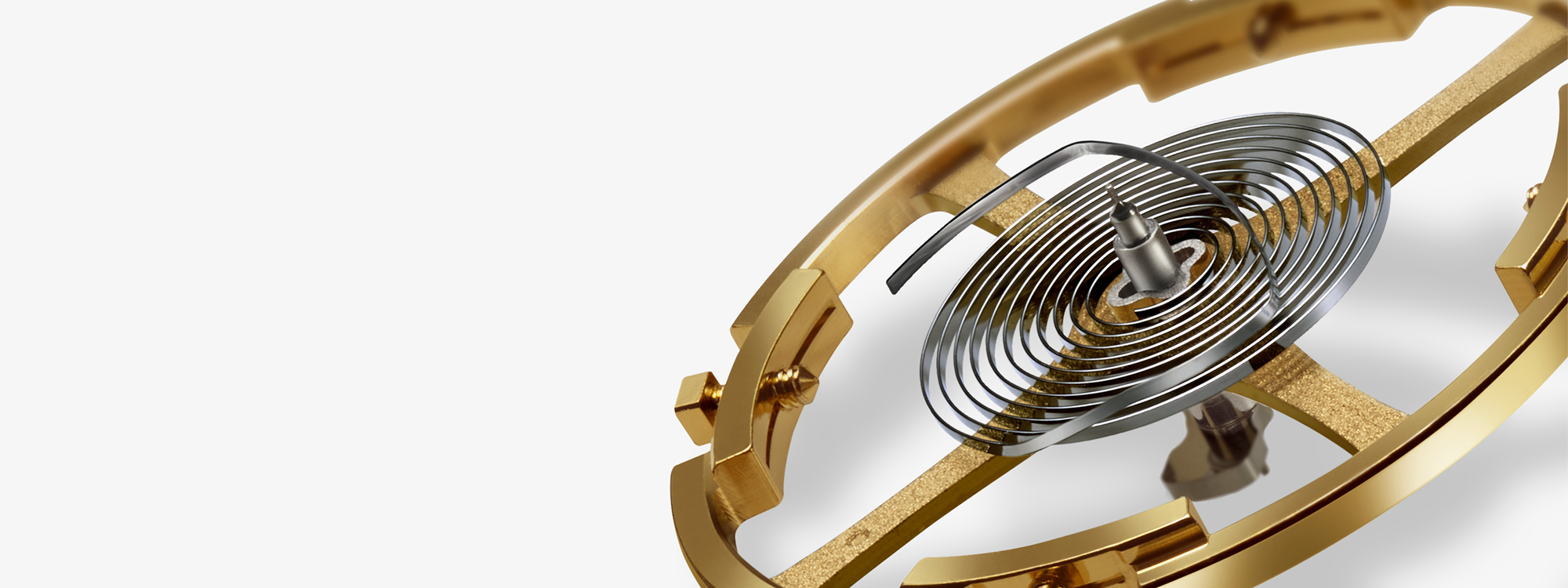

El ajuste del espiral: La esencia de la exactitud de un reloj
El espiral es el componente clave en el corazón de un reloj mecánico que regula su precisión.
Los elegantes espirales son como criaturas vivientes, y tienen sus propias particularidades. Nuestros artesanos y artesanas pueden identificar y trabajar con estas variaciones a través de la inserción de tenazas en los espacios del espiral para ajustarlo a mano con una precisión de una centésima de milímetro.
Las bellas vibraciones en forma de onda de un espiral correctamente ajustado son suficientes para dibujar una sonrisa en cualquier artesano. Ver el espiral cobrar vida es ser testigo del nacimiento de un reloj mecánico, y el trabajo de un relojero trasciende la fabricación para convertirse en una obra de arte.
ARTESANÍA

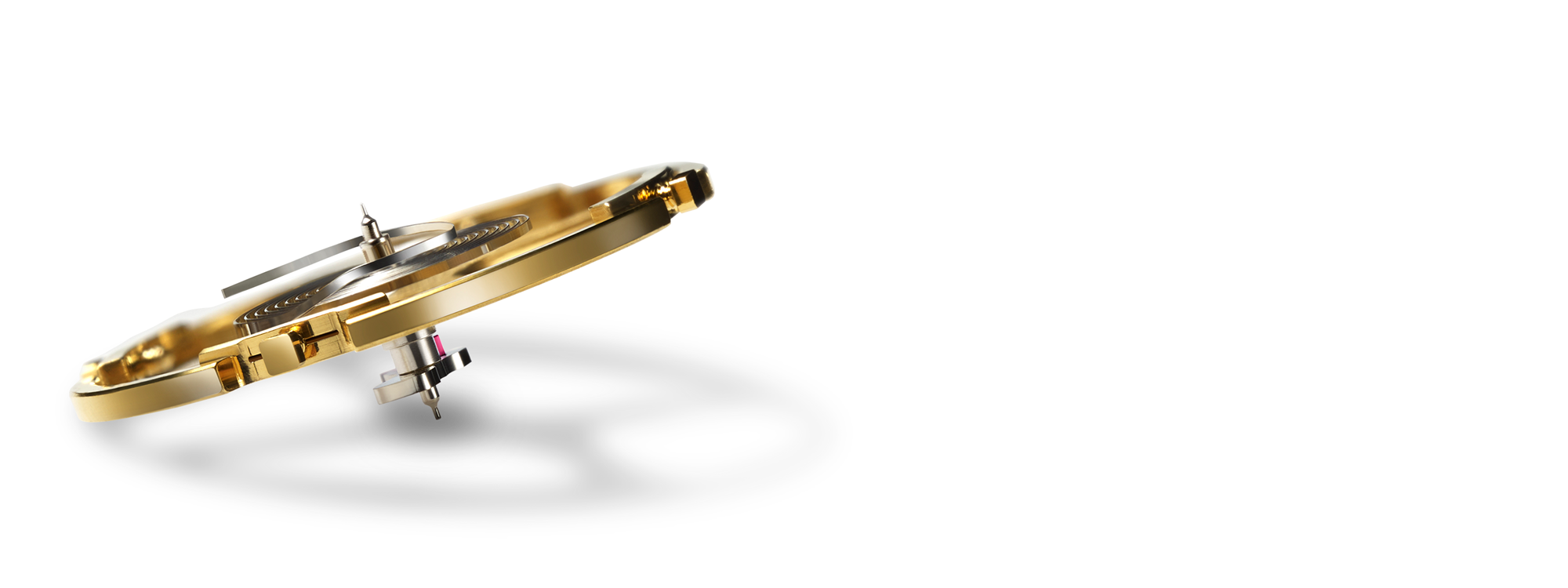

El volante regulador:
un pilar de la precisión

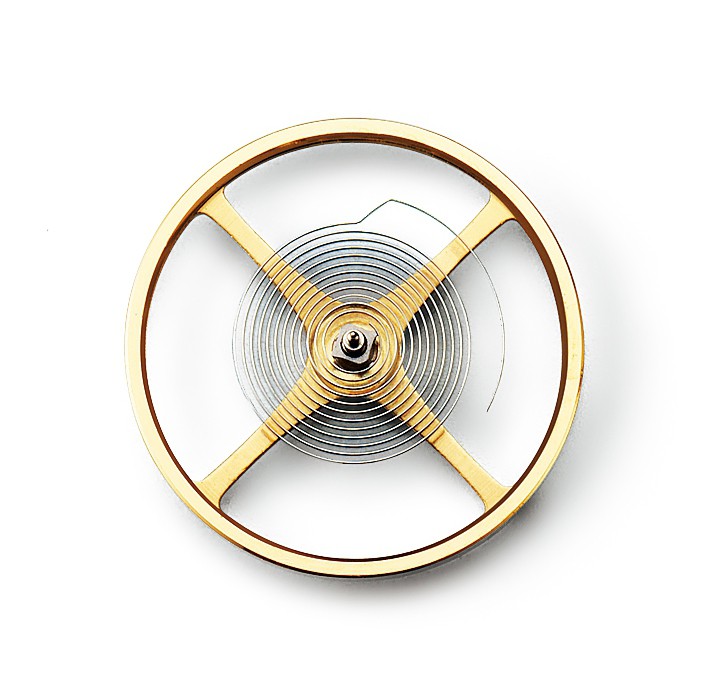

El volante regulador tiene la importante función de garantizar una alternancia constante. La pieza es tan crucial en la precisión en general de cada reloj Grand Seiko que su peso se ajusta a tolerancias de diez milésimas de gramo.
Debido a su gran sensibilidad, incluso el cambio más pequeño de temperatura puede hacer que se contraiga o se expanda, lo que puede ocasionar distorsiones en su forma.
El movimiento mecánico 9S minimiza los efectos de la temperatura en el volante regulador y mantiene la precisión general a través de la añadidura de un cuarto brazo, en lugar de los dos o tres habituales.
Mientras que esta atención a los detalles incrementa el nivel de trabajo requerido para la fabricación de componentes, Seiko está comprometido a evitar la deformación del volante regulador y mantener una precisión óptima.
ARTESANÍA
Pulido a mano
La energía debe fluir entre los engranajes con una pérdida mínima solamente, para que el reloj tenga un funcionamiento perfecto a lo largo del tiempo.
Para garantizar la transferencia eficaz de energía crítica al resorte principal, los artesanos y las artesanas de Seiko pulen las ranuras entre los dientes de los engranajes una a una.
El esmerado pero vital pulido de cada diente de engranaje hace posible que la fricción se reduzca a un mínimo y que la vida útil de cada componente se prolongue.
TECNOLOGÍA
Tecnología MEMS para las piezas de alta precisión
Para la fabricación de piezas de precisión para el calibre 9S, se utiliza la tecnología de sistemas microelectromecánicos (MEMS, Micro Electro Mechanical Systems). MEMS, una tecnología de fabricación de semiconductores altamente avanzada, permite producir piezas livianas con una precisión extrema a tolerancias de una milésima de milímetro.

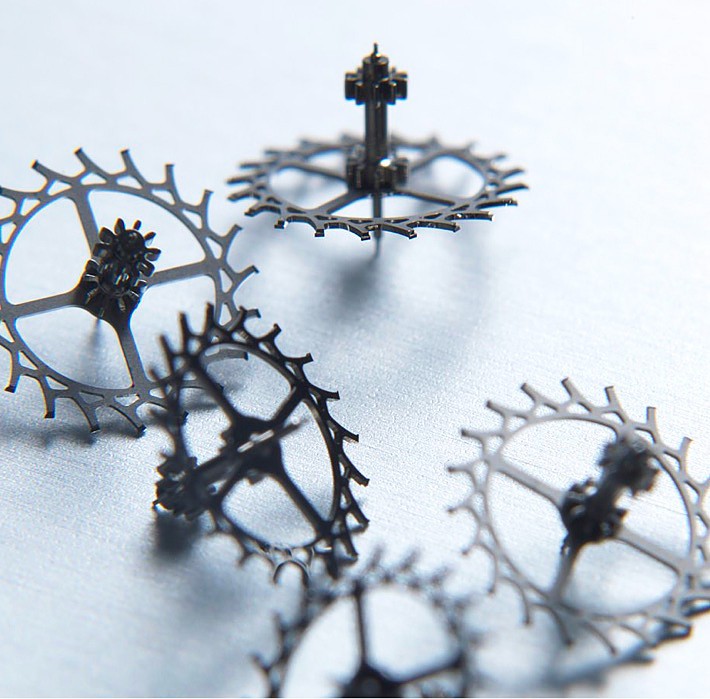

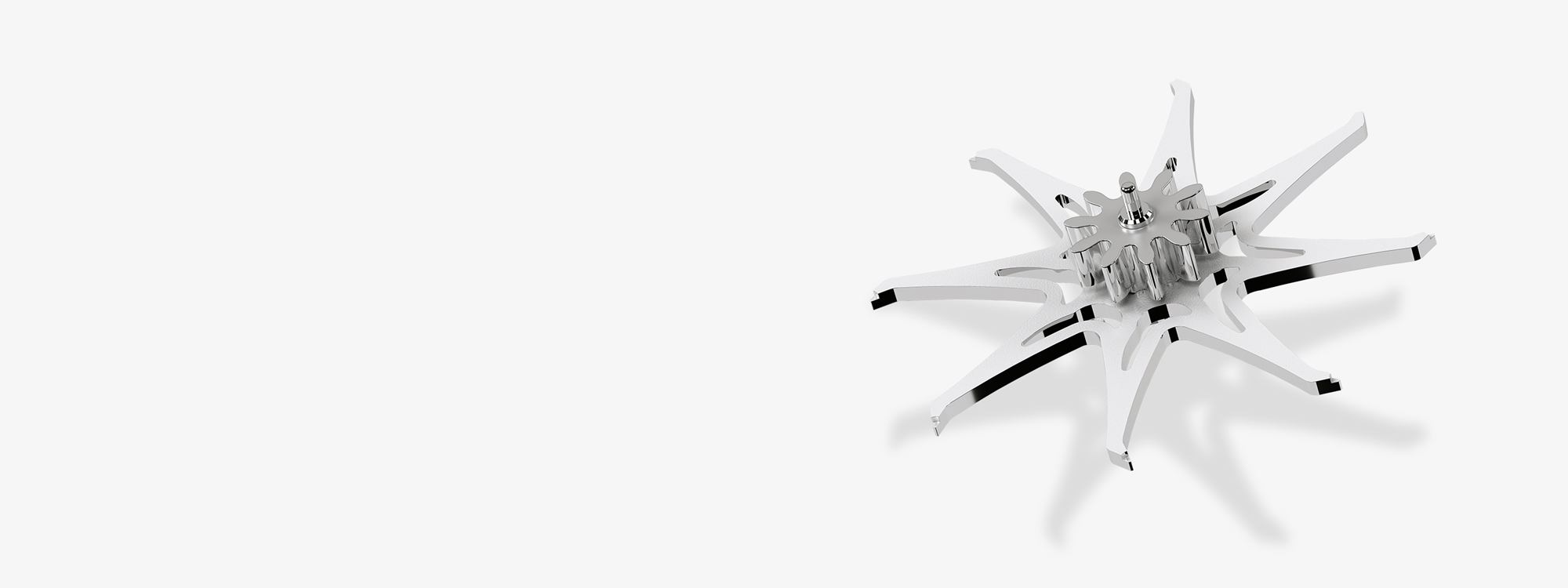

1. Rueda de escape
Las ruedas de escape fabricadas con tecnología MEMS son un 5 % más livianas que las demás, característica importante, ya que significa que se requiere menos energía para hacerlas girar y que la reserva de carga es más prolongada.
MEMS también logra una mayor retención de lubricante, aún a las grandes velocidades de rotación de un movimiento de alta alternancia, lo que aumenta la durabilidad del escape.
Las puntas de los dientes de la rueda de escape están diseñadas para una mayor retención de la lubricación.
.png)

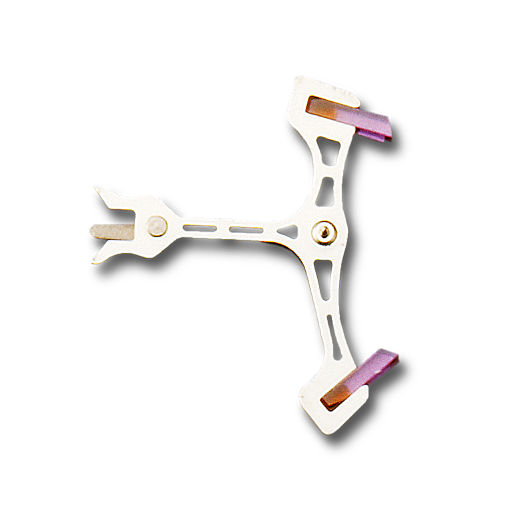

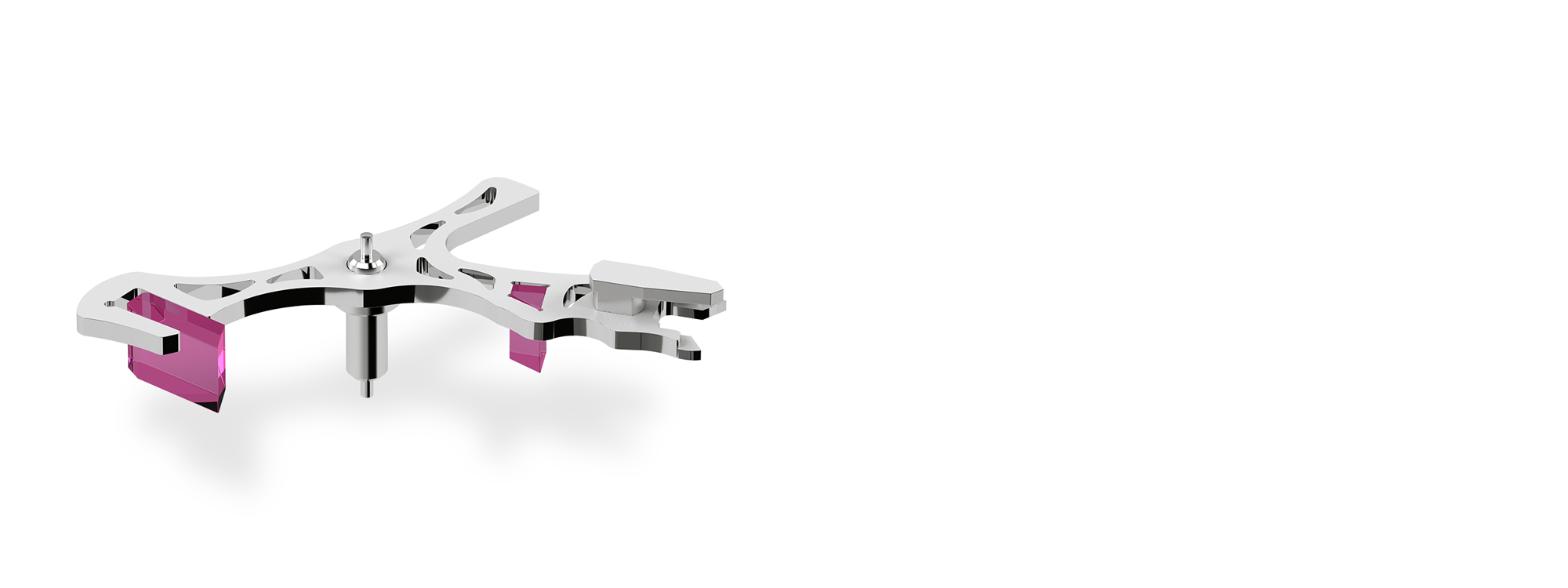

2. Áncora
Las áncoras fabricadas con MEMS logran una reducción de peso del 25 % gracias a una modificación en la materia prima.

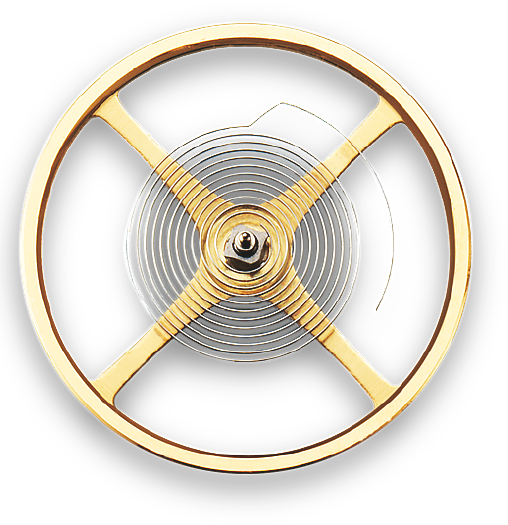

3. Espiral
Tenemos más de 50 años de experiencia en fabricación y un acervo de conocimientos sobre la realización de aleaciones para resortes. En 1964 se creó un nuevo material, que más adelante se llamó “Spron”. Spron es una aleación de cobalto y níquel muy resistente, y posee una elasticidad superior, y una alta resistencia al calor y a la corrosión. Para el desarrollo del calibre de alta alternancia 9S85, se creó una nueva aleación Spron. Lanzado en 2009, su desarrollo tardó cinco años, pero el resultado valió la pena. El “Spron 610” utilizado en el nuevo espiral es más resistente a los golpes y al magnetismo, y garantiza una precisión estable.
Al usar este material extraordinariamente duro, el nuevo espiral puede tolerar mayores impactos y garantizar la precisión, al tiempo que minimiza los errores causados por cambios de posición.

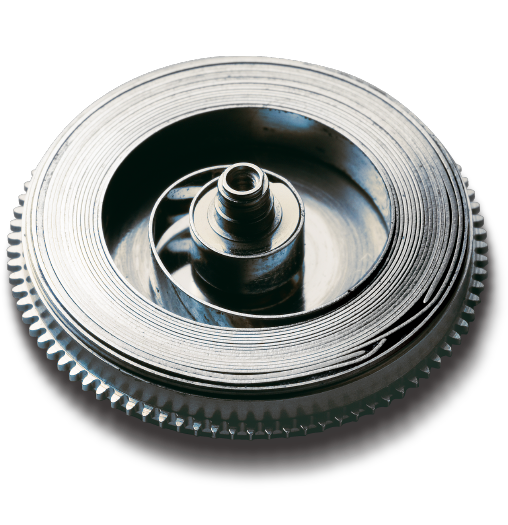

4. Resorte principal
Con el desarrollo del resorte principal reforzado para el calibre 9S85 de 10 alternancias, Grand Seiko logró el momento de torsión suficiente para alcanzar una reserva de carga de hasta 55 horas.
CALIDAD

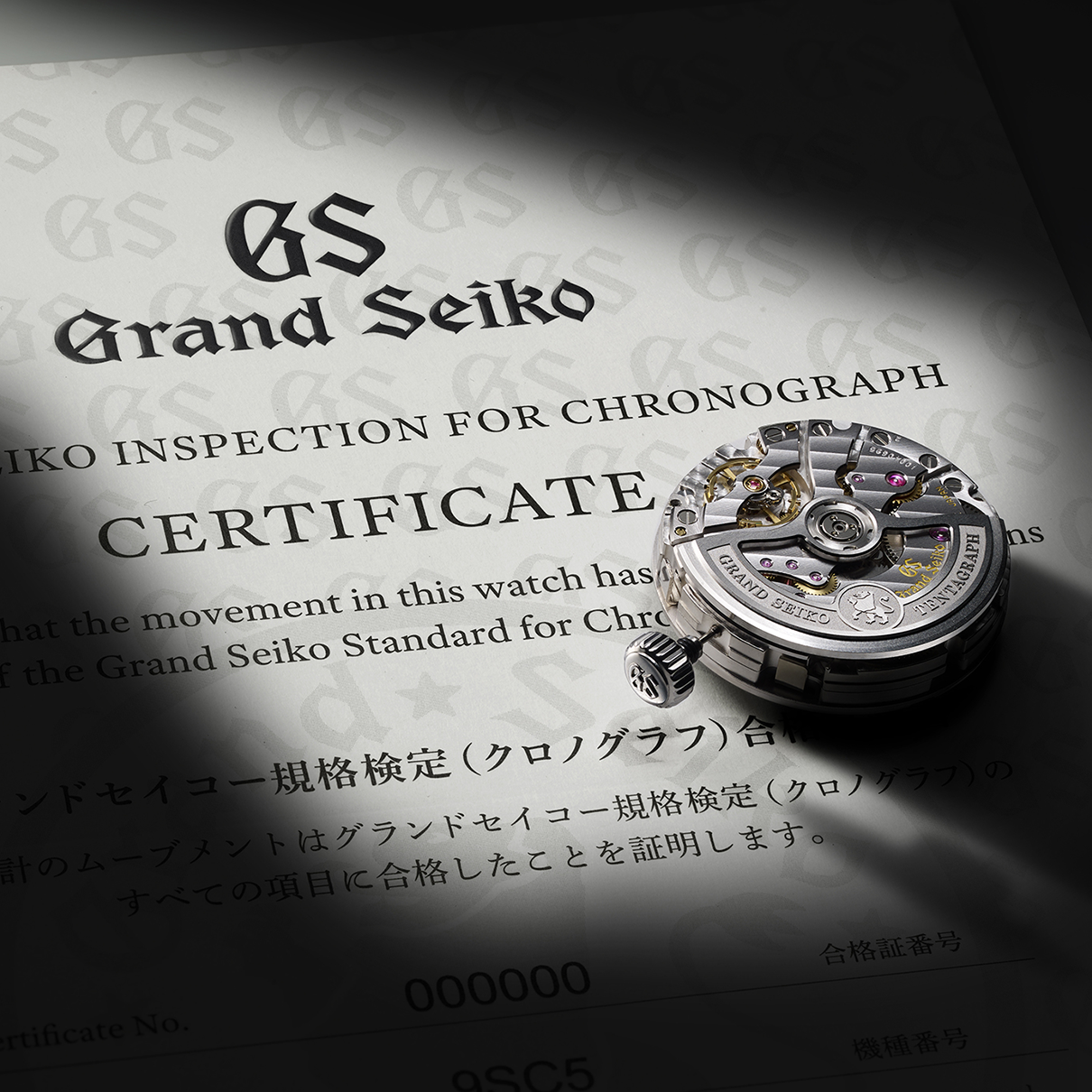

Control de calidad para el logro del más alto estándar de precisión
Más precisión que la de un cronómetro
El primer Grand Seiko nacido en 1960 llevaba la palabra «Chronometer» en la esfera para indicar su precisión equivalente al grado superior de la norma de cronómetro establecida por las Bureaux Officiels de Contrôle de la Marche des Montres de la época.
Hoy en día, sin embargo, los relojes Grand Seiko ya no llevan esta denominación debido a que en la década de 1970, Grand Seiko presentó su propio estándar, que fue superior. La última versión de este estándar, el nuevo estándar GS, se estableció en 1998 y fijó normas más rigurosas que los demás.
Algunas versiones ajustadas del calibre 9S poseen una distinción aún mayor. Designado como "Grand Seiko Special Standard", estas versiones tienen precisiones de +4/-2 segundos por día.

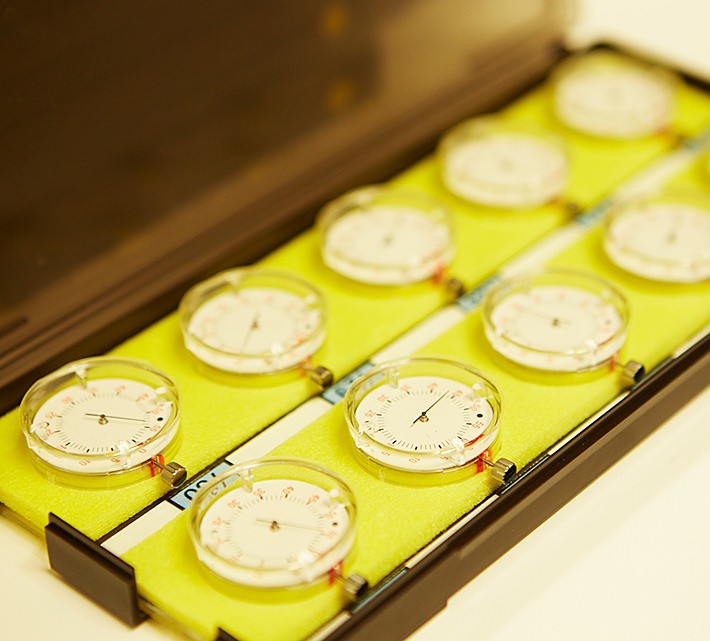

Una prueba de 17 días
Los movimientos mecánicos del 9S se evalúan de acuerdo con un conjunto único y riguroso de estándares durante el transcurso de 17 días. El movimiento se prueba en diversas condiciones, incluidas seis posiciones diferentes y tres temperaturas diferentes, y sus variaciones diarias deben ajustarse a tasas de tolerancia muy estrictas para merecer el estatus de Grand Seiko.
Historia
Detrás de un ideal, desde 1960.
Con una perspectiva precisa del tiempo desde el primer momento.
El 18 de diciembre de 1960, se lanzó el primer reloj Grand Seiko. Expresaba el compromiso de Grand Seiko por lograr una precisión, una belleza y una durabilidad máximas, ideales que aún hoy definen a Grand Seiko.

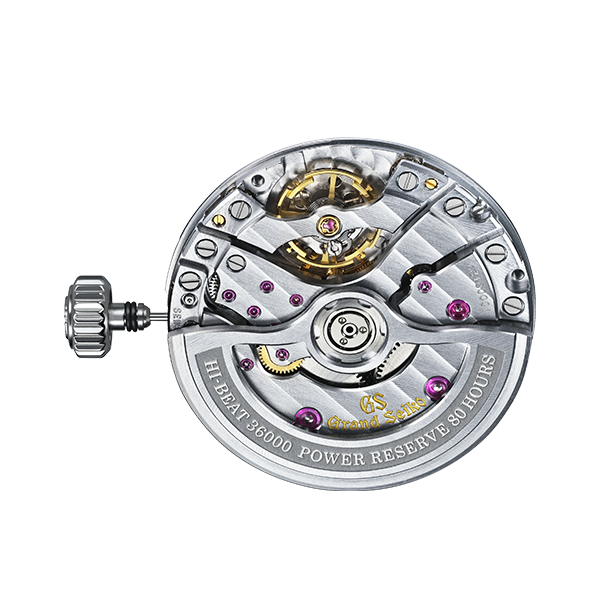

Movimiento Mecánico 9S
Comparación de Movimiento
| Movimiento | Precisión (en condiciones estáticas) |
Precisión por uso normal | Reserva de carga | Vibraciones | Joyas | Observaciones |
|---|---|---|---|---|---|---|
| Mecánico de Cuerda Manual Hi-Beat 36000 de 80 Horas Calibre 9SA4 (Mecánico de cuerda manual) |
+5 a -3 segundos por día | +8 a -1 segundos por día | Aproximadamente 80 horas | 36.000 vibraciones por hora (10 pulsaciones por segundo) | 47 joyas | · Escape de doble impulso
· Doble barrilete · Indicador de reserva de marcha |
| Hi-Beat 36000 3-Day Chronograph Caliber 9SC5 (Automatic with manual winding) |
+5 to -3 seconds per day | +8 to -1 seconds per day | Approximately 72 hours | 36,000 vibrations per hour (10 beats per second) | 60 jewels | -Chronograph
-Dual Impulse Escapement -Twin barrels |

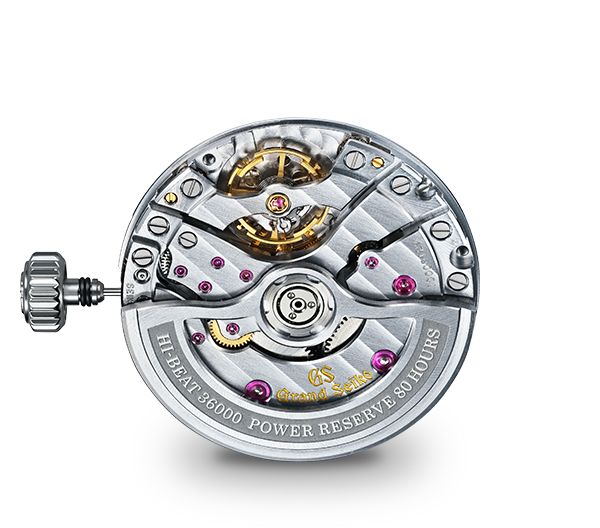

| Hi-Beat 36000 80 Horas Calibre 9SA5 (Automático con cuerda manual) |
+5 a -3 segundos por día | +8 a -1 segundos por día | Aproximadamente 80 horas | 36.000 alternancias por hora (10 por segundo) | 47 rubíes | -Escape de doble impulso
-Doble barrilete -Mecanismo de cambio de fecha instantáneo |
| Automático Con Reserva De Carga De 3 Días Calibre 9S61 (Automático con mecanismo de cuerda manual) |
+5 a -3 segundos por día Nota: Esta precisión es el resultado de la medición de la pérdida/ganancia de tiempo durante diecisiete días antes de colocar los movimientos interiores del reloj en la caja. La medición se realiza en la fábrica, donde la temperatura o la posición de los movimientos están controladas |
+10 a -1 segundos por día | 72 horas aproximadamente | 28.800 vibraciones por hora (8 alternancias por segundo) | 33 joyas | Sin indicación de fecha |
| Automatic 3-Day Power Reserve Calibre 9S65 (Automático con mecanismo de cuerda manual) |
+5 a -3 segundos por día Nota: Esta precisión es el resultado de la medición de la pérdida/ganancia de tiempo durante diecisiete días antes de colocar los movimientos interiores del reloj en la caja. La medición se realiza en la fábrica, donde la temperatura o la posición de los movimientos están controladas. |
+10 a -1 segundos por día | 72 horas aproximadamente | 28.800 vibraciones por hora (8 alternancias por segundo) | 35 joyas | - |
| Automático GMT Con Reserva De Carga De 3 Días Calibre 9S66 (Automático con mecanismo de cuerda manual) |
+5 a -3 segundos por día Nota: Esta precisión es el resultado de la medición de la pérdida/ganancia de tiempo durante diecisiete días antes de colocar los movimientos interiores del reloj en la caja. La medición se realiza en la fábrica, donde la temperatura o la posición de los movimientos están controladas. |
+10 a -1 segundos por día | 72 horas aproximadamente | 28.800 vibraciones por hora (8 alternancias por segundo) | 35 joyas | Función de hora dual con indicación de 24 horas |
| Automatic 3-Day Power Reserve Caliber 9S68 (Automatic with manual winding mechanism) |
+5 to -3 seconds per day Note: This accuracy is the result of measuring the loss/gain of the time for seventeen days before the inside movements of the watch are put in the case. The measurement has been done in the factory where temperatures or position of the movements are controlled. |
+10 to -1 seconds per day | Approximately 72 hours | 28,800 vibrations per hour (8 beats per second) | 35 jewels | -Date display |
| Mecánico Hi-Beat 36000 Calibre 9S85 (Automático con mecanismo de cuerda manual) |
+5 a -3 segundos por día Nota: Esta precisión es el resultado de la medición de la pérdida/ganancia de tiempo durante diecisiete días antes de colocar los movimientos interiores del reloj en la caja. La medición se realiza en la fábrica, donde la temperatura o la posición de los movimientos están controladas. |
+8 a -1 segundos por día | 55 horas aproximadamente | 36.000 vibraciones por hora (10 alternancias por segundo) | 37 joyas | - |
| Mecánico Hi-Beat 36000 GMT Calibre 9S86 (Automático con mecanismo de cuerda manual) |
+5 a -3 segundos por día Nota: Esta precisión es el resultado de la medición de la pérdida/ganancia de tiempo durante diecisiete días antes de colocar los movimientos interiores del reloj en la caja. La medición se realiza en la fábrica, donde la temperatura o la posición de los movimientos están controladas. |
+8 a -1 segundos por día | 55 horas aproximadamente | 36.000 vibraciones por hora (10 alternancias por segundo) | 37 joyas | Función de hora dual con indicación de 24 horas |
| Automático de tamaño pequeño Calibre 9S27 (Automático con cuerda manual mecánica) |
De +8 a -3 segundos por día | +10 a -5 segundos por día | Aproximadamente 50 horas | 28.800 alternancias por hora (8 por segundo) | 35 rubíes | -Visualización de la fecha |
