9R Spring Drive
Spring Drive adalah teknologi jam tangan yang unik. Ini menghasilkan energi seperti setiap jam tangan mekanis mewah lainnya, tetapi menggabungkannya dengan pengatur elektronik untuk memberikan tingkat presisi yang tidak dapat ditandingi oleh jam tangan mekanis.
Pengembangan Spring Drive dimungkinkan karena Grand Seiko adalah salah satu dari sedikit produsen dengan penguasaan pembuatan jam tangan elektronik dan mekanis.
MEKANISME
Menyatukan mekanis
dan pembuatan jam elektronik untuk yang terbaik dari kedua dunia.
Dua elemen kunci di balik fungsi jam tangan mana pun adalah sumber tenaga dan sistem kontrol waktunya.
Spring Drive adalah mesin jam unik yang menggabungkan torsi tinggi jam tangan mekanis dengan sistem kontrol sirkuit terintegrasi (IC) presisi tinggi dari jam tangan elektronik.
| Sumber daya | Sistem pengaturan | |
|---|---|---|
| Jam tangan mekanis | Dorongan utama Torsi tinggi (kekuatan motif yang menggerakkan jam tangan) |
Per utama yang berputar memberikan gaya untuk memutar roda gigi pada kecepatan yang ditentukan saat roda terlepas, sedangkan kontrol kecepatan dan mekanisme pelolosan yang terdiri dari keseimbangan, palet, dan roda lepas mengatur presisi secara keseluruhan. Tepatnya. bahkan model Grand Seiko yang paling akurat tidak dapat menandingi keakuratan jam tangan kuarsa, dengan kecepatan harian + 8 / -1 detik. |
| Jam tangan kuarsa | Baterai Torsi lebih rendah dibandingkan jam tangan mekanis |
Baterai mengirimkan listrik ke osilator kuarsa, yang getaran tepatnya dideteksi oleh sirkuit terintegrasi (IC). IC kemudian menggerakkan roda gigi ke depan tepat satu detik. Kontrol presisi IC memungkinkan untuk standar akurasi yang tinggi, dengan model kuarsa Grand Seiko mencapai kecepatan tahunan ± 10 detik. |
MEKANISME

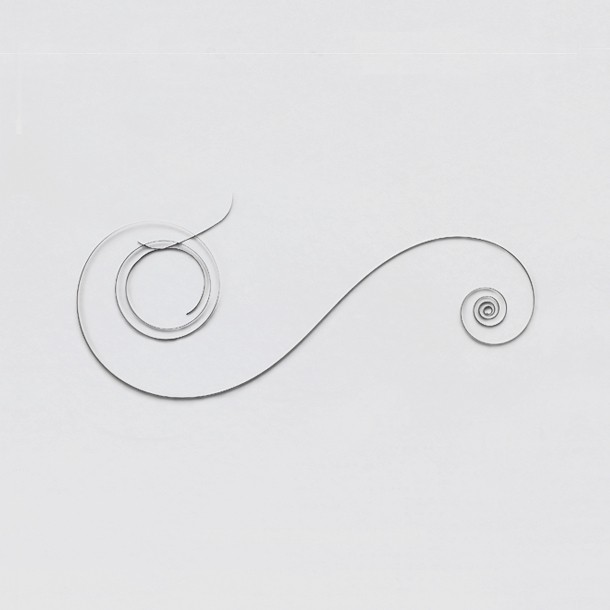

Didukung oleh mainspring
Spring Drive didukung oleh pegas utama, sama seperti semua jam tangan mekanis lainnya. Cara tradisional untuk menghasilkan daya ini memungkinkan arloji menjadi sepenuhnya otonom, tanpa perlu baterai atau sumber daya lainnya.
Memutar per utama dengan memutar kenop atau dengan menggerakkan pergelangan tangan menyimpan energi yang kemudian ditransfer ke gigi dan digunakan untuk menggerakkan jarum jam saat pegas terlepas seiring waktu.
Dengan memanfaatkan tingkat torsi tinggi yang dihasilkan oleh per utama, kaliber tidak memerlukan tenaga lain untuk menggerakkan tangan yang panjang dan lebar dalam gerakan meluncur mulus yang merupakan ciri khas Spring Drive.
MEKANISME
Regulator Tri-synchro

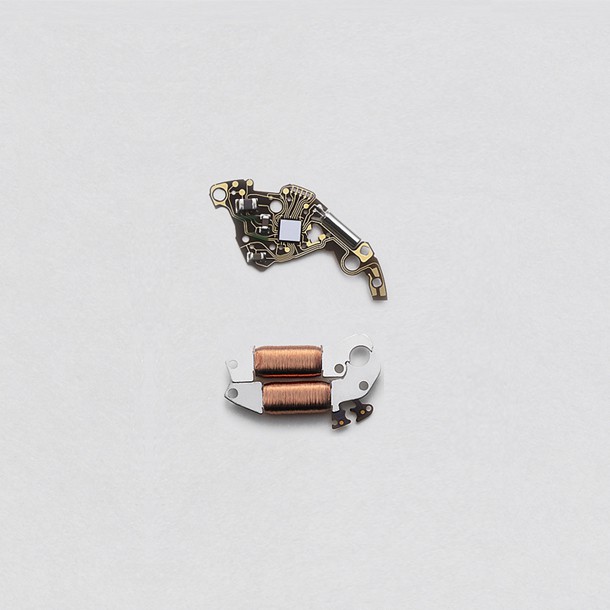

Spring Drive menggunakan mekanisme kontrol kecepatan eksklusif, menggabungkan IC, rem elektronik, dan kristal kuarsa.
Tanpa mekanisme untuk menyesuaikan kecepatan saat per utama kembali ke keadaan tidak terbelit, ia akan melepaskan diri dengan cepat dan arloji akan berhenti mendadak. Untuk mewujudkan tujuan ketepatan waktu yang tepat, diperlukan mekanisme untuk mengontrol kecepatan pelepasan pegas.
Regulator Tri-synchro yang dikembangkan untuk Spring Drive memenuhi peran ini.

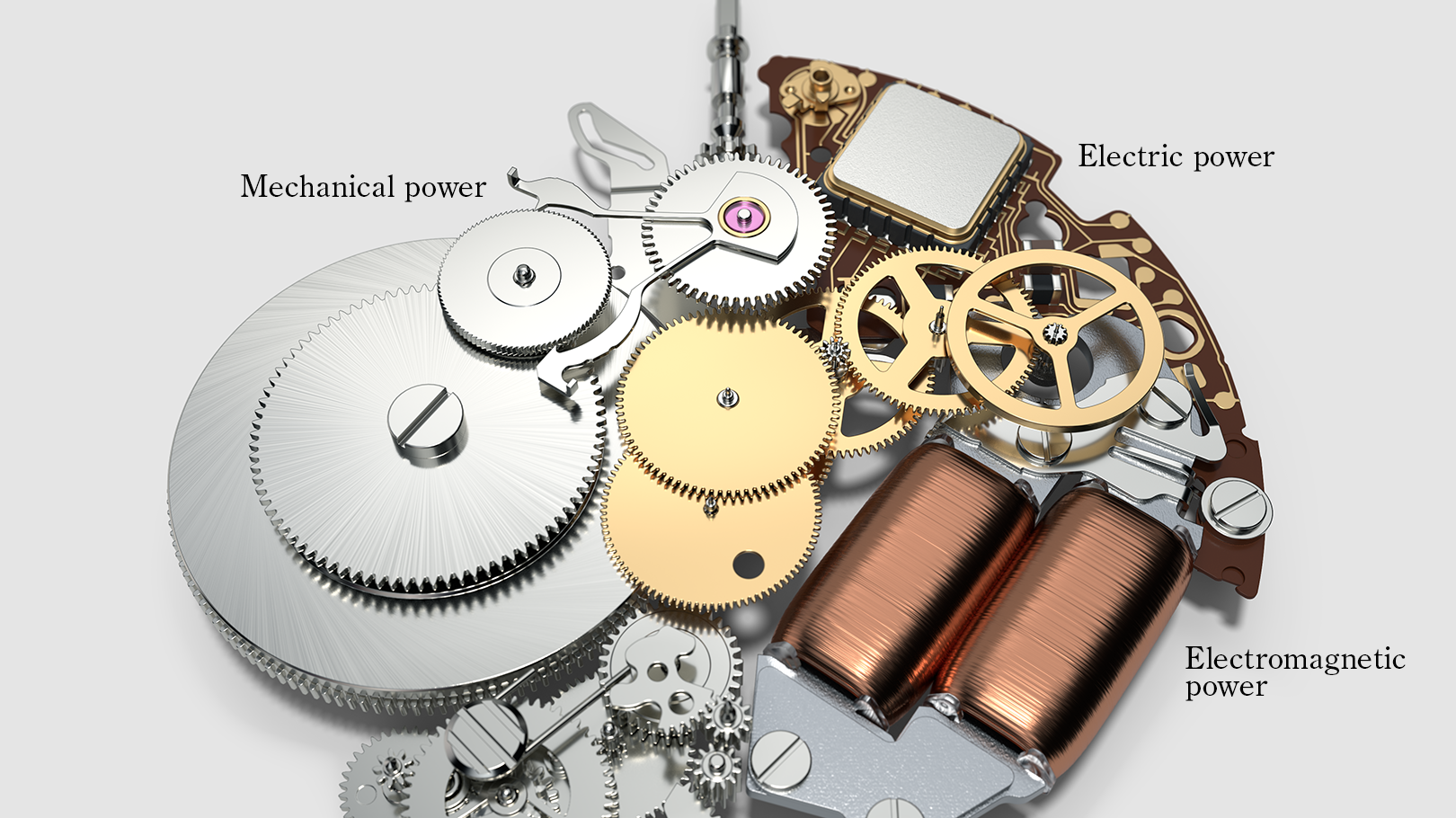

Seperti namanya, regulator Tri-synchro menggunakan tiga jenis energi untuk mengatur bagian yang bergerak dan membangun sinkronisitas:
- Tenaga mekanik, dari per utama
- Tenaga listrik, membuat sinyal referensi melalui IC / osilator kuarsa
- Tenaga elektromagnetik, untuk mengaktifkan rem melalui rotor / stator.
Ketiga gaya ini bekerja secara harmonis untuk mengatur cara pegas terlepas dan memungkinkan pergerakan jarum detik yang tepat.
TRI-SYNCHRO REGULATOR
1. KEKUATAN MEKANIK
Menghasilkan tenaga listrik dari per utama yang tidak berputar
Spring Drive menggunakan sistem yang identik dengan sistem lampu sepeda bertenaga pedal untuk menghasilkan tenaga listrik. Sebuah rotor yang terhubung ke ujung rangkaian roda gigi bekerja bersama-sama dengan gulungan stator oleh kawat untuk menghasilkan tenaga. Dalam jam tangan Spring Drive, rotor, atau roda luncur, membuat delapan putaran penuh setiap detik, menghasilkan sedikit arus listrik.
TRI-SYNCHRO REGULATOR
2. TENAGA LISTRIK
Mengirimkan sinyal yang tepat melalui osilator kristal kuarsa
Tenaga listrik yang dihasilkan oleh roda luncur digunakan untuk mengaktifkan osilator kuarsa dan IC.
Osilator kuarsa bergetar tepat pada 32.768 Hz, mentransmisikan sinyal referensi yang tepat ke IC.
TRI-SYNCHRO REGULATOR
3. DAYA ELEKTROMAGNETIK
Menerapkan rem untuk mengontrol kecepatan
IC membandingkan sinyal referensi dari osilator kuarsa dengan kecepatan putaran roda luncur, dan sebentar-sebentar menggunakan rem magnetis saat mendeteksi bahwa roda luncur beroperasi terlalu cepat. Pengaturan roda luncur ini ditransmisikan ke rangkaian roda gigi, memastikan bahwa jarum jam bergerak dengan presisi.
KEAHLIAN

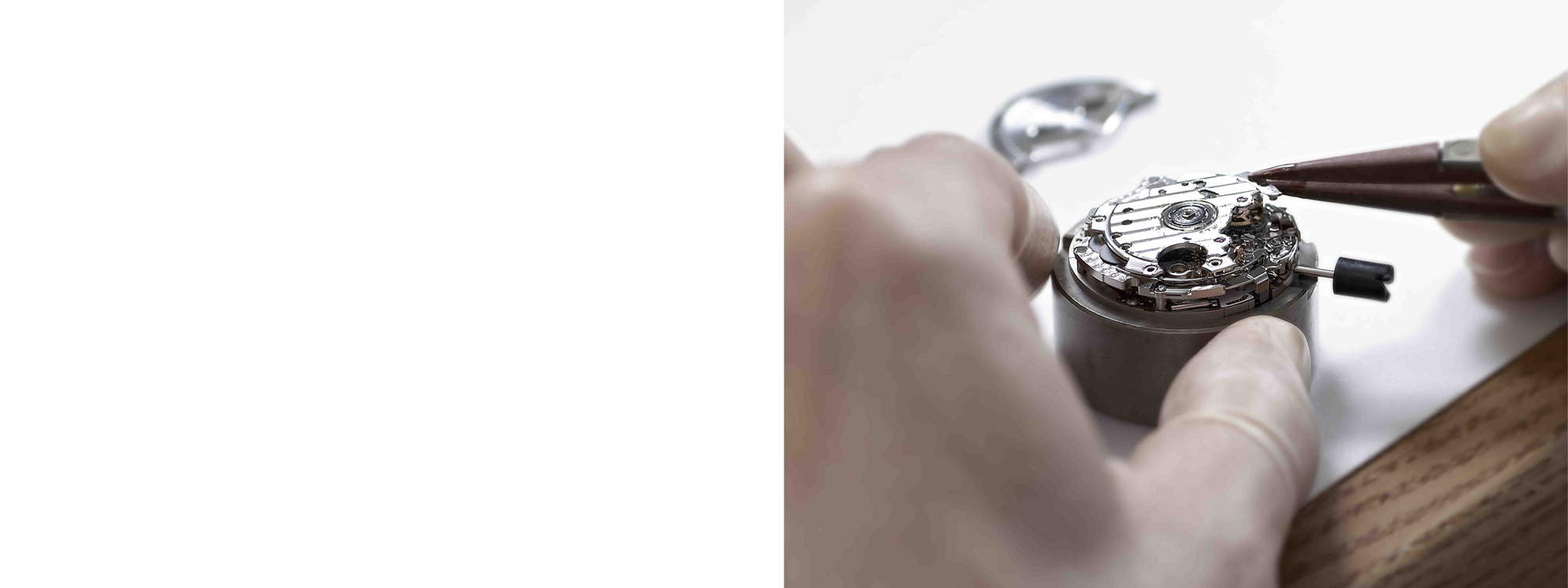

Pengerjaan master dalam perakitan dan penyesuaian

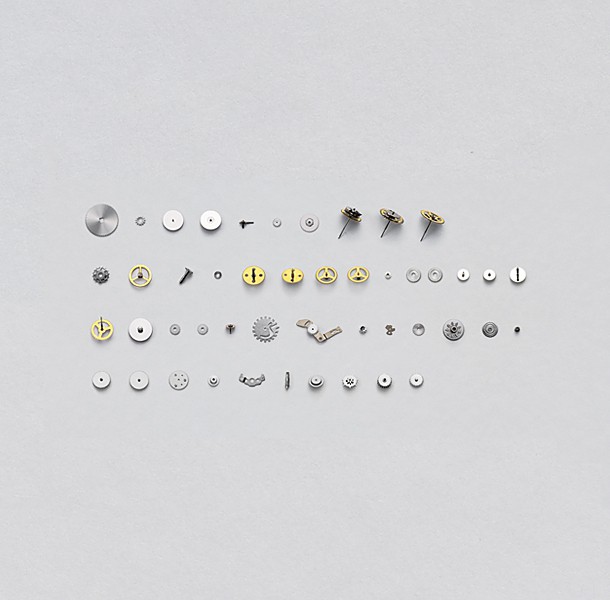

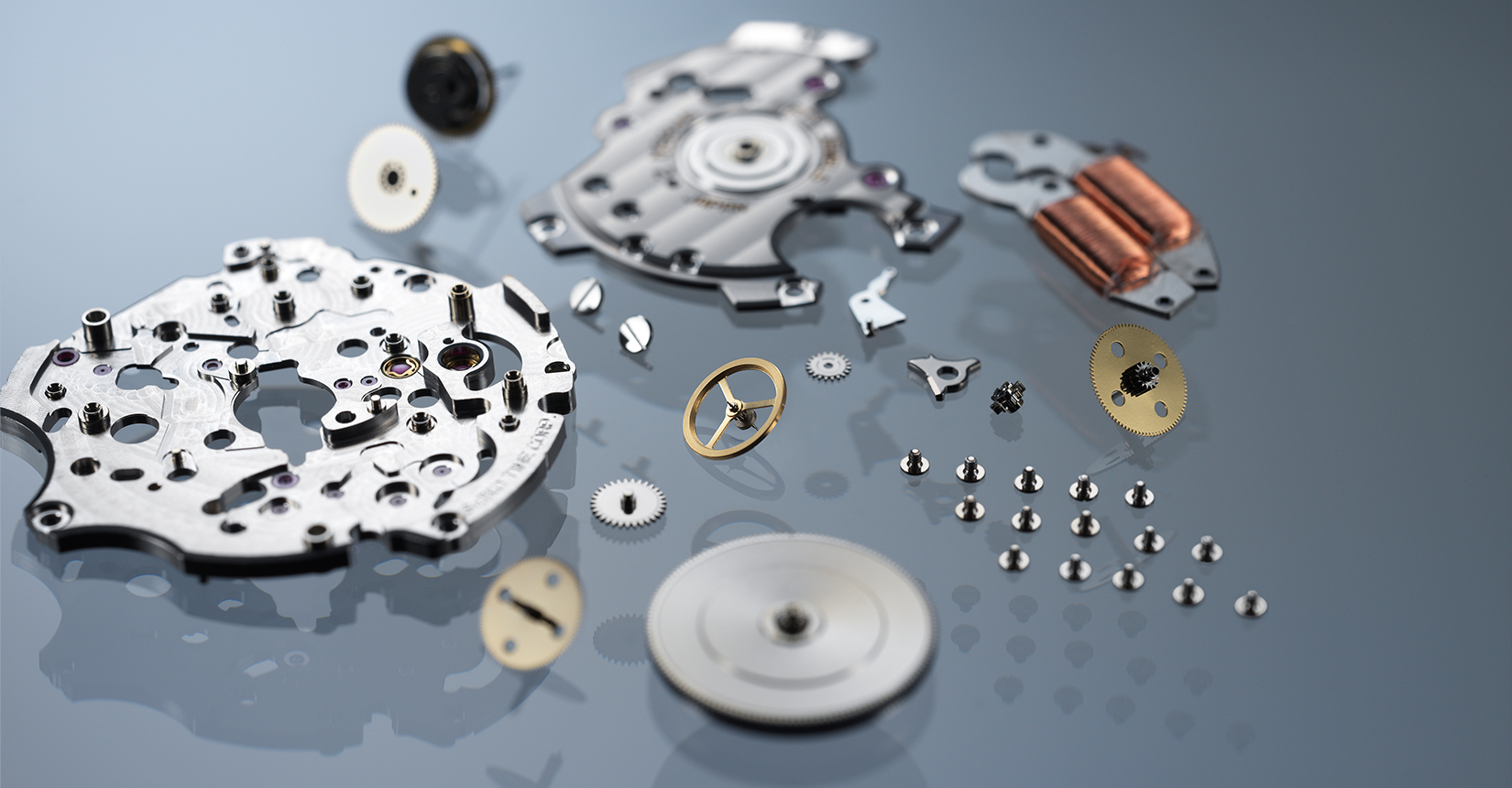

Spring Drive menggabungkan elemen terbaik dari jam tangan mekanis dan elektronik. Sementara versi tiga tangan memiliki lebih dari 200 komponen, versi dengan lebih banyak fungsi, seperti kronograf Spring Drive memiliki lebih dari 300, yang semuanya dirakit dengan tangan.
Penerapan minyak pelumas memastikan interaksi yang mulus dari semua komponen dan tidak kurang dari 80 titik pelumasan di tiga kaliber tangan dan 140 di kronograf. Oli diaplikasikan dengan tangan dan waktu serta keterampilan yang tinggi dibutuhkan untuk memastikan bahwa oli diterapkan dengan tepat.
Rencana desain didasarkan pada toleransi hingga seratus milimeter. Penyesuaian akhir dan penyempurnaan komponen diselesaikan dengan tangan, karena tidak ada mesin yang dapat menandingi keterampilan pengrajin dan wanita kami - pembuat jam tangan yang keahliannya unggul menghasilkan presisi ekstrem Spring Drive.
Sejarah
Pada tahun 1977, Yoshukazu Akahane, seorang insinyur arloji muda, memutuskan untuk mencoba menciptakan arloji 'abadi' yang tampaknya mustahil. Tujuannya adalah jam tangan tradisional, yang ditenagai oleh per utama, yang akan memberikan ketepatan satu detik sehari seperti yang sudah dimiliki jam tangan elektronik perusahaan. 28 tahun dan 600 prototipe kemudian, dia mewujudkan mimpinya dan Spring Drive telah dipersembahkan kepada dunia. Pada tahun 2007, dan dalam semangat pencarian kesempurnaan yang tiada henti dari Akahane, kronograf Grand Seiko Spring Drive lahir.

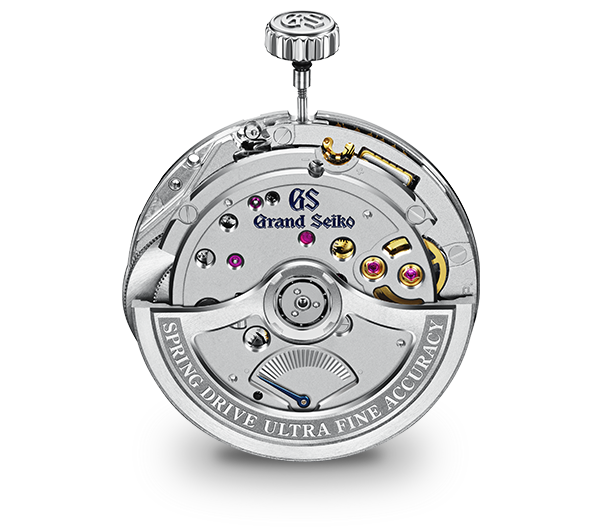

Gerakan Drive Musim Semi 9R
Movement Comparison
| Movement | Ketepatan | Cadangan daya | Permata | Catatan |
|---|---|---|---|---|

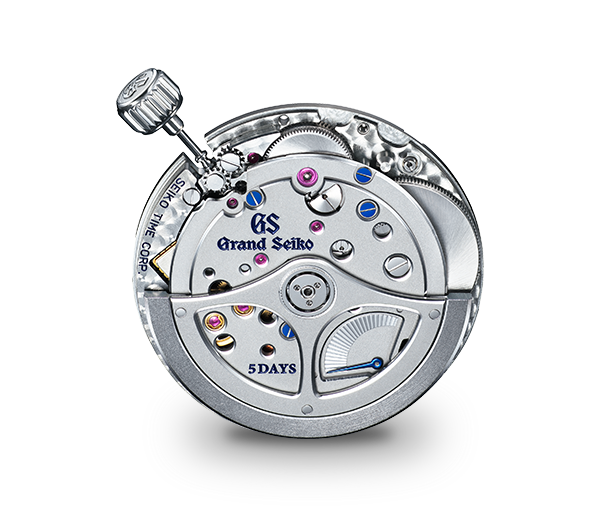

| Spring Drive 5 Days Caliber 9RA5 (Automatic with manual winding) |
±10 seconds per month (±0.5 second per day) | Approximately 120 hours (5 days) | 38 jewels | -Offset Magic Lever
-Dual-size Barrels -One-piece Center Bridge -Power reserve indicator |
| AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT Caliber 9R96 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 50 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar -Stopwatch function |
| Spring Drive Otomatis 3-Hari Kronograf GMT Kaliber 9R86 (Otomatis dengan belitan manual) |
± 1 detik per hari (± 15 detik per bulan) | Kira-kira 72 jam | 50 permata | Fungsi tampilan cadangan daya, Fungsi waktu ganda dengan tampilan 24 jam, Stop watch, Fungsi penyesuaian perbedaan waktu terkait dengan tampilan tanggal |
| Spring Drive Otomatis 3-Hari GMT Kaliber 9R66 (Otomatis dengan belitan manual) |
± 1 detik per hari (± 15 detik per bulan) | Kira-kira 72 jam | 30 permata | Fungsi tampilan cadangan daya, Fungsi waktu ganda dengan tampilan 24 jam |
| MANUAL-WINDING SPRING DRIVE Caliber 9R31 (Manual winding) |
±15 seconds per month(±1 second per day) | Approximately 72 hours | 30 jewels | -Dual-Spring Barrel
-Power reserve indicator |
| Spring Drive Otomatis 3-Hari Kaliber 9R65 (Otomatis dengan belitan manual) |
± 1 detik per hari (± 15 detik per bulan) | Kira-kira 72 jam | 30 permata | Fungsi tampilan cadangan daya |
| Manual-winding Spring Drive Caliber 9R16 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 30 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar |
