9S Mécanique
Le concept de Grand Seiko est né de la volonté de fabriquer la meilleure montre du monde. Cette marque continue à pousser la précision des montres mécaniques jusqu’aux limites de la technologie de la mesure du temps.
Véritable manufacturier, Grand Seiko allie la technologie de pointe à toute l’étendue de son savoir-faire artisanal pour élever l’art de l’horlogerie au plus haut niveau.

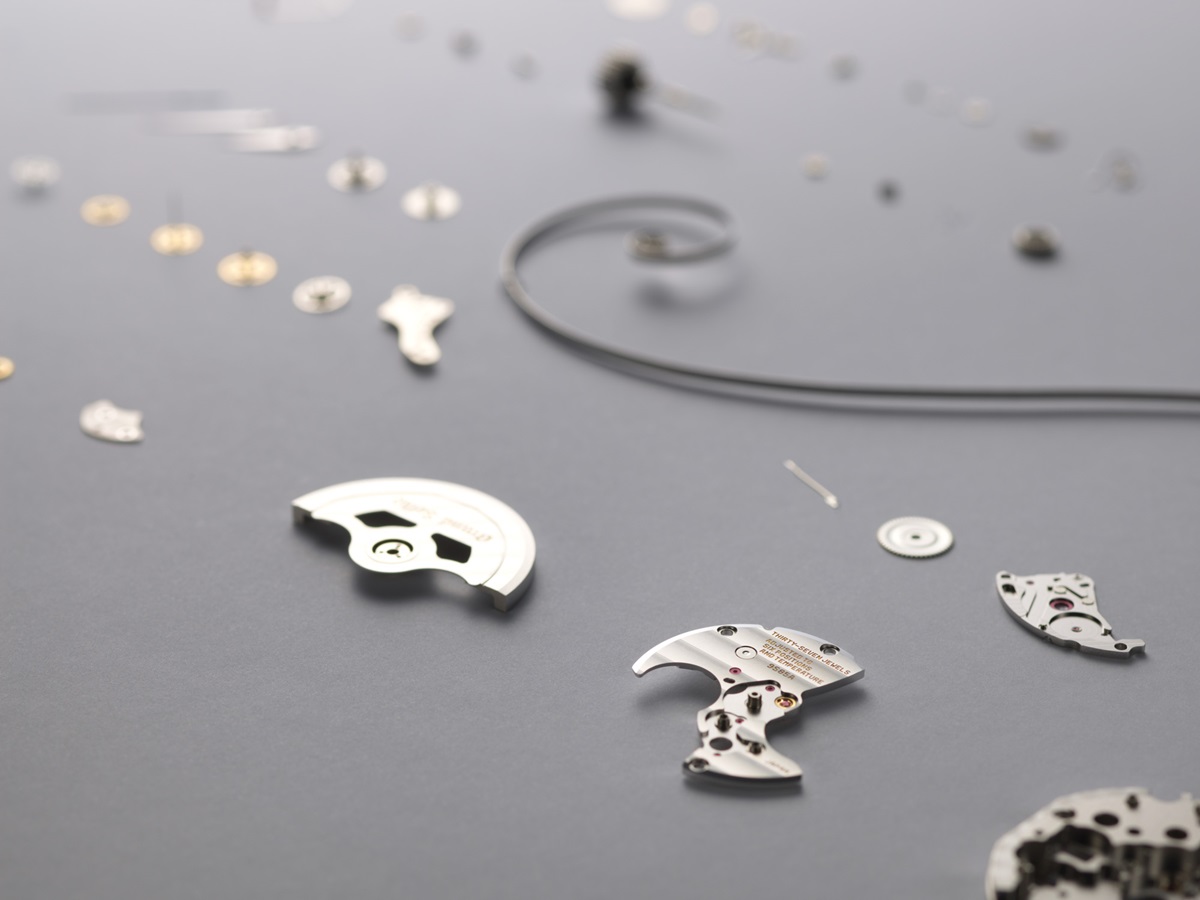

Afin d’assurer la précision du mouvement, chacune des 200 à 300 pièces, qui composent les montres mécaniques, doivent faire preuve d’un fonctionnement proche de la perfection. Seiko utilise la technologie des microsystèmes électromécaniques (MEMS) pour la fabrication de ses échappements, et ainsi apporter une précision mécanique à ses pièces au service de la technologie.
Néanmoins, les pièces fabriquées ne peuvent à elles seules parvenir à constituer le niveau de précision qui fait la renommée de Grand Seiko.
L’assemblage d’une montre Grand Seiko est alloué à des maîtres-horlogers qui ont fait preuve d’un très grand savoir-faire et qui sont capables de régler à la main au centième de millimètre près. Cet artisanat très minutieux rend possible la mesure extrêmement précise du temps que vous assure le mouvement mécanique 9S.
MÉCANISME
Les montres mécaniques utilisent un échappement. Il s’agit d’un dispositif indépendant qui tire son énergie de la force motrice d’un ressort-moteur et utilise cette même énergie pour réguler la vitesse de déroulement du ressort. Ce système reste inchangé depuis l’utilisation des aiguilles mobiles pour afficher l’heure.
Au sein du mécanisme, un ressort-moteur enroulé exerce en se déroulant une force qui fait tourner les rouages à une rotation contrôlée. La précision de l’ensemble du système dépend de cette vitesse de rotation et du mécanisme d’échappement, qui comprend le balancier, l’ancre et la roue d’échappement.
L’ancre détermine le rythme de rotation de la roue d’échappement et fonctionne conjointement avec le balancier oscillant.
Le balancier tourne vers l’avant et vers l’arrière comme un pendule, de sorte que le ressort-moteur se déroule à une vitesse égale pendant une longue durée. Ce faisant, le balancier assure la rotation régulière des aiguilles des heures, des minutes et des secondes.
ARTISANAT
Le Réglage du Spiral, Secret de la Mesure Précise du Temps
Le spiral est l’élément clé, véritable cœur de toute montre mécanique, qui contrôle sa précision.
Les spiraux élégamment enroulés se comportent comme des créatures vivantes et possèdent chacun une individualité propre. Nos maîtres-horlogers sont capables d’identifier et de travailler avec ces variations. Ils insèrent des pinces dans les espaces du spiral, afin de procéder à la main à des réglages d’une précision d’un centième de millimètre.
Les mouvements réguliers d’un spiral correctement réglé sont une source de joie pour tout maître-horloger. Voir ce spiral prendre vie, c’est assister à la naissance d’une montre mécanique. Le travail de l’horloger est aussi un véritable travail artistique.
ARTISANAT

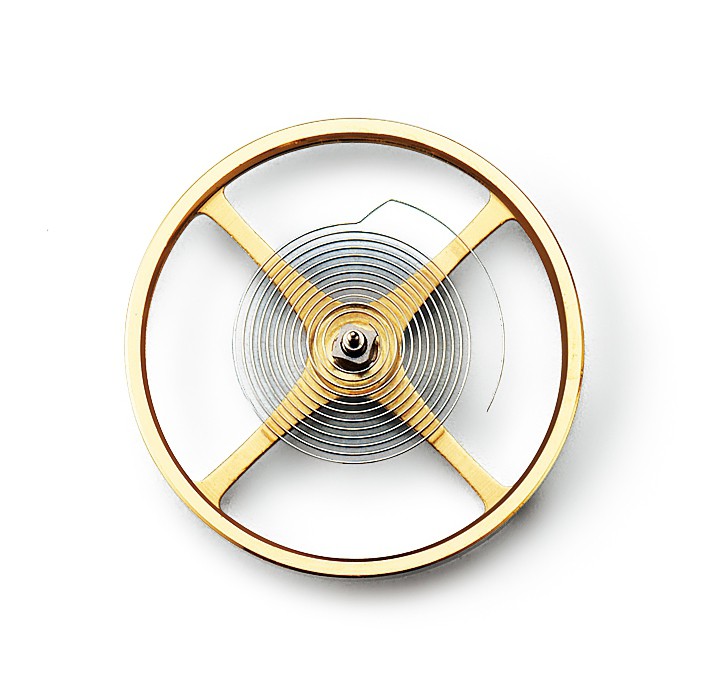

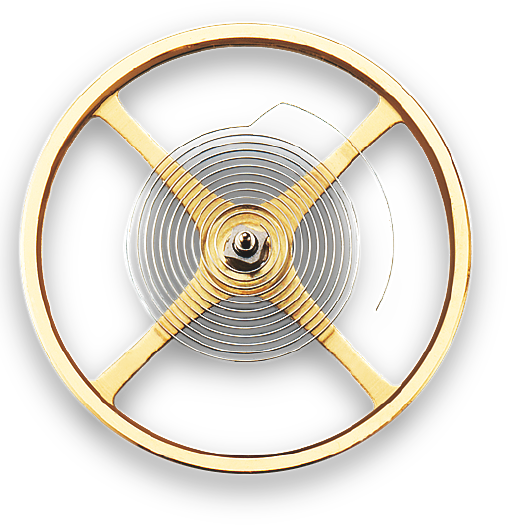

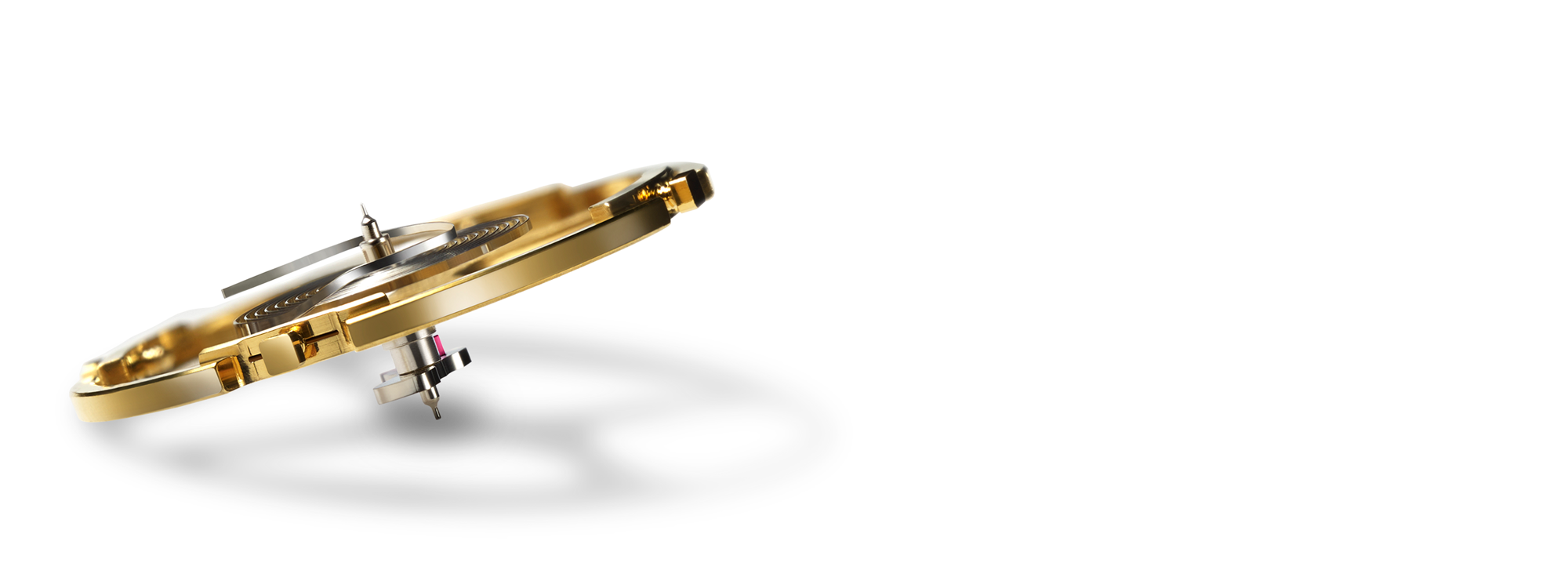

Le Balancier, Pilier de la Précision
Le balancier assure un battement régulier. Cette pièce est absolument essentielle pour la précision de chaque montre Grand Seiko, son poids est ajusté avec des tolérances d’un dix millième de gramme.
En raison de son extrême sensibilité, même le plus infime changement de température peut l’élargir ou le contracter et entraîner des distorsions.
Le mouvement mécanique 9S minimise les effets de la température sur le balancier et préserve la précision grâce à un quatrième bras ajouté aux deux ou trois bras habituels.
Cette attention portée aux détails requiert plus de travail pour fabriquer les éléments, mais Grand Seiko est résolue à empêcher toute déformation du balancier et à maintenir une précision hors pair.
ARTISANAT
Polissage à la main
La force motrice doit se transmettre par les rouages avec une perte d‘énergie minimale, assurant ainsi à la montre un parfait fonctionnement dans le temps.
Pour parvenir à un transfert efficace de l’énergie du ressort-moteur, les maîtres-horlogers de Seiko polissent une par une les ailes des pignons et la denture des roues.
Grâce à un polissage méticuleux de chaque dent, la friction est minimisée et la longévité de chaque pièce est accrue.
TECHNOLOGIE
La technologie des microsystèmes électromécaniques pour les pièces de précision
Les microsystèmes électromécaniques (MEMS) sont utilisés pour fabriquer les pièces de précision du calibre 9S. Les microsystèmes électromécaniques, une technique de fabrication de pointe mise au point à l’origine pour les semi-conducteurs, permettent de produire des pièces légères avec une précision extrême et des tolérances d’un millième de millimètre.
La roue d’échappement a été spécialement conçue pour faciliter la rétention de l’huile lubrifiante.

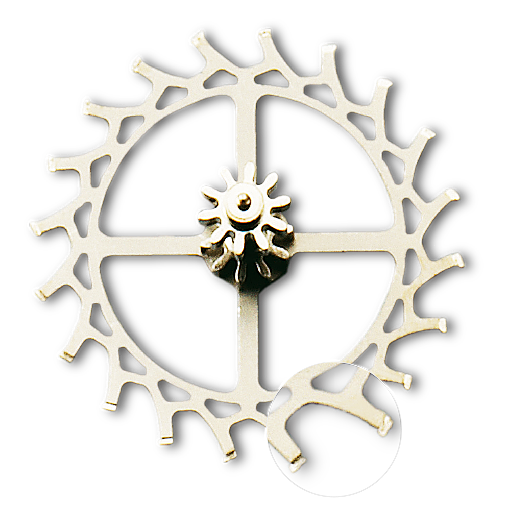

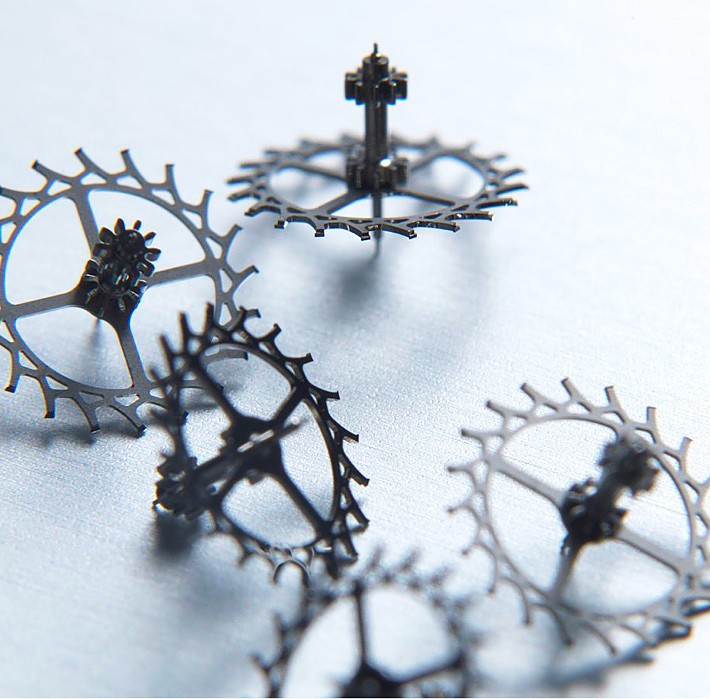

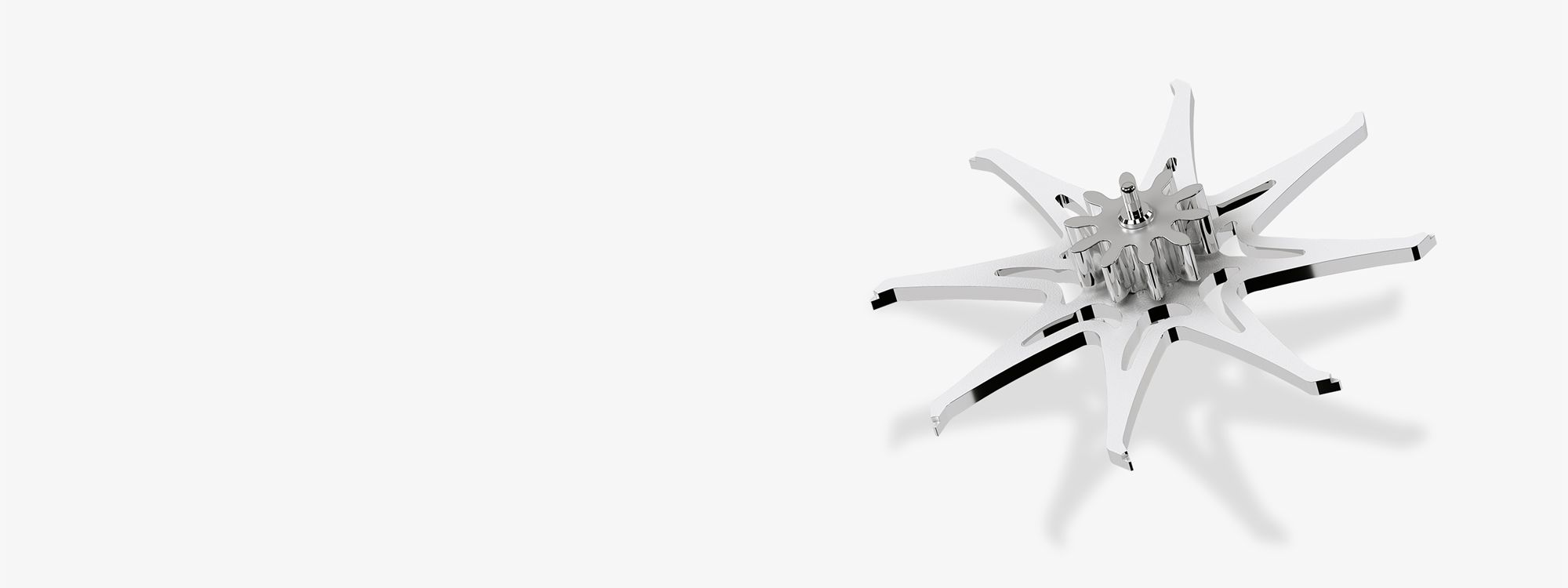

1. Roue d’échappement
Les roues d’échappement fabriquées à l’aide de la technologie des microsystèmes
électromécaniques sont 5 % plus légères que les autres, ce qui signifie qu’il faut moins d’énergie pour assurer leur rotation et que la réserve de marche est plus grande.
Les microsystèmes électromécaniques permettent également de conserver du lubrifiant, même à la vitesse de rotation élevée d’un mouvement High-Beat, ce qui permet une plus longue durée de vie de l’échappement.
.png)

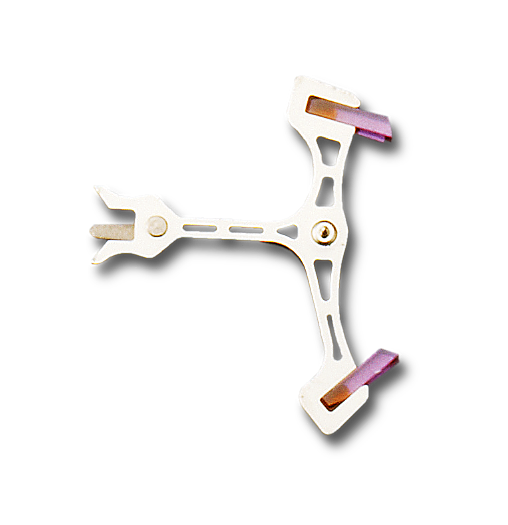

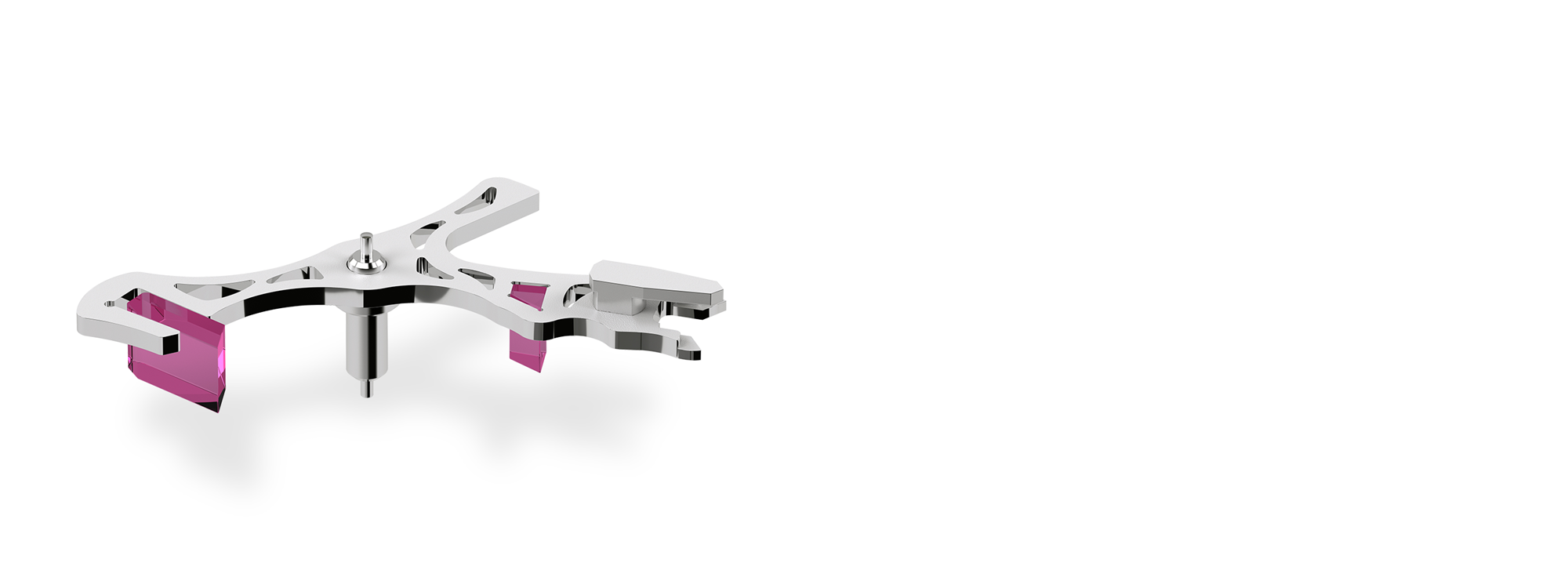

2. Ancre
En raison d’un changement de matière première, les ancres fabriquées à l’aide de microsystèmes électromécaniques sont allégées de 25 %.
3. Spiral
Seiko possède plus de 50 ans d’expérience et de savoir-faire dans la fabrication d’alliages pour les ressorts. En 1964, un nouveau matériau a été créé, appelé par la suite « Spron ». Le Spron est un alliage de cobalt et de nickel à l’élasticité supérieure, très robuste et extrêmement résistant à la corrosion et aux fréquences d’alternances élevées. Pour le développement du calibre Hi-Beat 9S85, un nouvel alliage Spron a vu le jour. Né en 2009, son développement a demandé cinq années de recherche et de développement, mais le résultat fut à la hauteur des attentes. Le Spron 610 du nouveau spiral est plus résistant aux chocs et au magnétisme, il assure également une précision encore plus stable.
L’utilisation de ce matériau exceptionnellement dur permet au nouveau spiral de supporter des chocs plus importants sans incidence sur la précision, tout en minimisant les risques d’erreur dus aux changements de position.

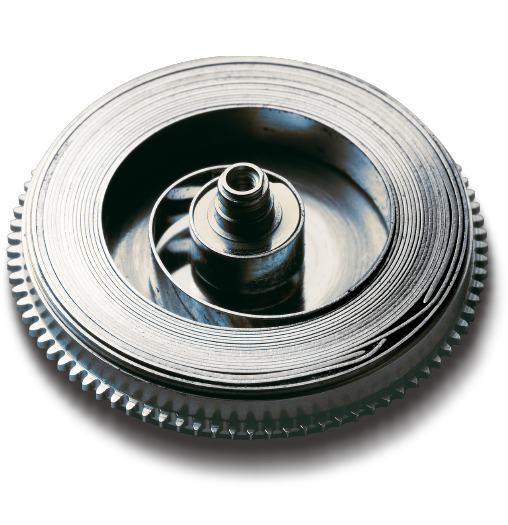

4. Ressort-moteur
Avec le ressort-moteur renforcé développé pour le calibre 9S85 à 10 alternances, Grand Seiko a atteint le niveau de couple nécessaire pour afficher une réserve de marche allant jusqu’à 55 heures.
QUALITÉ
Un contrôle qualité garant des standards de précision les plus élevés
Une précision supérieure à celle d’un chronomètre

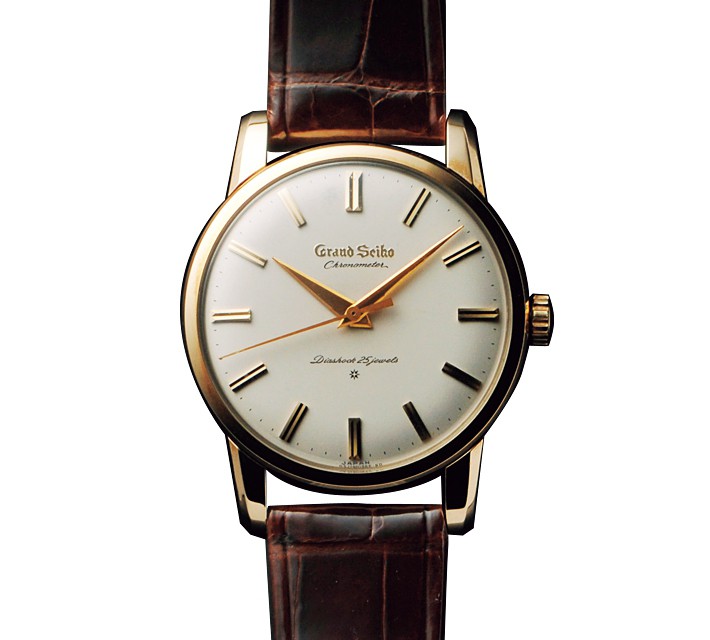

La première Grand Seiko produite en 1960 a reçu la désignation officielle de « chronomètre », conformément aux standards les plus élevés de l’époque en matière de chronomètres. Elle portait l’inscription « chronomètre » sur son cadran.
Les montres Grand Seiko actuelles, quant à elles, ne portent plus cette dénomination, car dans les années 1970, Grand Seiko a introduit sa propre norme, encore plus rigoureuse. La toute dernière version de cette norme, le nouveau standard GS, plus strict encore que tous les autres, a été établi en 1998.
Certaines versions spécialement réglées du calibre 9S détiennent une distinction encore plus prestigieuse. Désignées par le « standard Grand Seiko spécial », ces versions possèdent des niveaux de précision de -2/+4 secondes par jour.

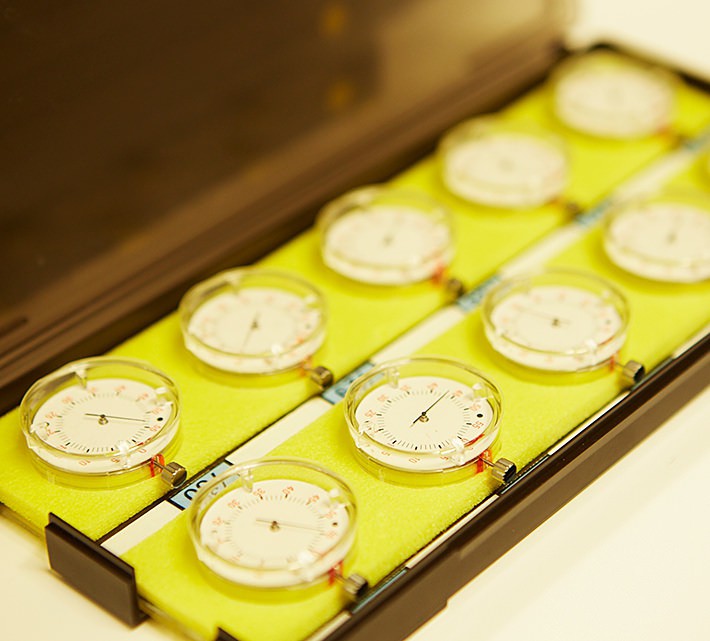

Un essai de 17 jours
Le mouvement mécanique 9S est évalué par rapport à un ensemble de normes unique et rigoureux pendant 17 jours. Le mouvement est testé dans différentes conditions incluant six positions et trois températures différentes. Ses variations journalières doivent respecter des taux de tolérance très stricts pour mériter le statut de Grand Seiko.
Histoire

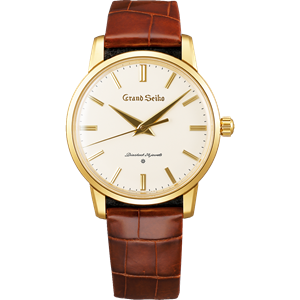

Le 18 décembre 1960,
la première montre Grand Seiko a été dévoilée.
À travers cette montre, Grand Seiko souhaitait prouver son éternel engagement envers ces idéaux qui encore aujourd’hui définissent la manufacture : atteindre le summum en matière de précision, de beauté et de durabilité.
Le mouvement mécanique 9S
Movement Comparison
| Movement | Précision (en position statique) |
Précision en utilisation normale | Réserve de marche | Alternances | Rubis | Remarques |
|---|---|---|---|---|---|---|
| Mécanique à remontage manuel Hi-Beat 36000 80 Heures Calibre 9SA4 (Remontage manuel mécanique) |
+5 à -3 secondes par jour | +8 à -1 secondes par jour | Environ 80 heures | 36 000 vibrations par heure (10 alternances par seconde) | 47 rubis | · Échappement à double impulsion
· Double barillet · Indicateur de réserve de marche |

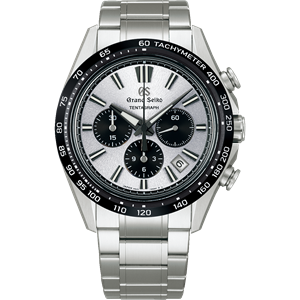

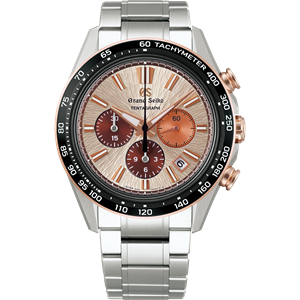

| Chronographe 3 jours hi-beat 36 000 Calibre 9SC5 (Automatique avec remontage manuel) |
+5 à -3 secondes par jour | +8 à -1 secondes par jour | Environ 72 heures | 36 000 vibrations par heure (10 alternances par seconde) | 60 | -Chronographe
-Échappement à double impulsion -Double barillet |

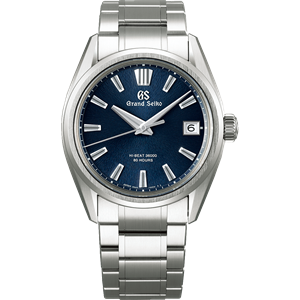

| Hi-Beat 36000 80 Heures Calibre 9SA5 (Automatique avec remontage manuel) |
-3 à +5 secondes par jour | -1 à +8 secondes par jour | Environ 80 heures | 36 000 alt. par heure (10 alt. par seconde) | 47 rubis | -Échappement double impulsion
-Double barillet -Mécanisme de changement de date quasiment instantané |

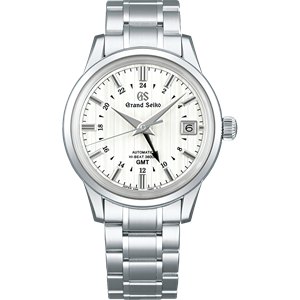

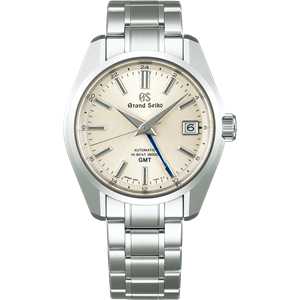

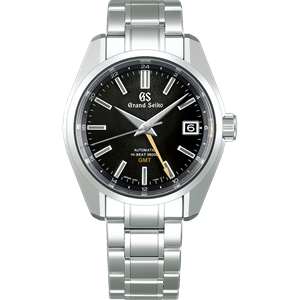

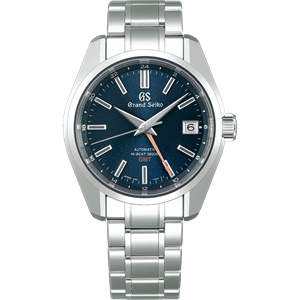

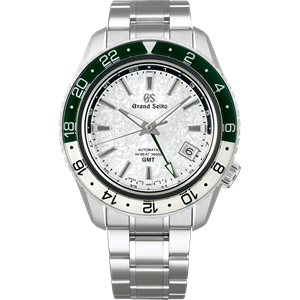

| Hi-Beat 36000 Mécanique Avec Fonction GMT Calibre 9S86 (Automatique avec mécanisme de remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +8 seconde(s) par jour | Environ 55 heures | 36 000 alternances par heure (10 alternances par seconde) | 37 rubis | Fonction double fuseau horaire avec affichage 24 heures |

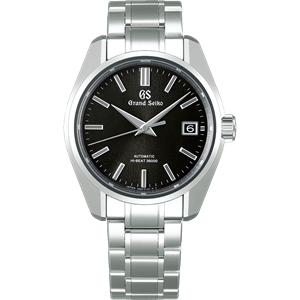

| Hi-Beat 36000 Mécanique Calibre 9S85 (Automatique avec mécanisme de remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +8 seconde(s) par jour | Environ 55 heures | 36 000 alternances par heure (10 alternances par seconde) | 37 rubis | - |
| Automatique Avec 3 Jours De Réserve De Marche Calibre 9S68 (Automatique avec mécanisme de remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +10 secondes par jour | Environ 72 heures | 28 800 alternances par heure (8 alternances par seconde) | 35 rubis | - |
| Automatique Avec 3 Jours De Réserve De Marche Et Fonction GMT Calibre 9S66 (Automatique avec mécanisme de remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +10 seconde(s) par jour | Environ 72 heures | 28 800 alternances par heure (8 alternances par seconde) | 35 rubis | Fonction double fuseau horaire avec affichage 24 heures |
| Automatique Avec 3 Jours De Réserve De Marche Calibre 9S65 (Automatique avec mécanisme de remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +10 seconde(s) par jour | Environ 72 heures | 28 800 alternances par heure (8 alternances par seconde) | 35 rubis | - |
| Small Size Automatic Caliber 9S27 (Automatique avec mécanisme de remontage manuel) |
+8 to -3 seconds per day | +10 to -5 seconds per day | Approximately 50 hours | 28,800 vibrations per hour (8 beats per second) | 35 jewels | -Date display |
| Remontage Manuel Calibre 9S64 (Mécanique à remontage manuel) |
-3 à +5 secondes par jour Remarque : la précision indiquée résulte de la mesure du retard/de l’avance pendant dix-sept jours avant que le mécanisme de la montre ne soit placé dans le boîtier. La mesure a été prise dans nos ateliers, dans des conditions de température et de position des mouvements contrôlées. |
-1 à +10 seconde(s) par jour | Environ 72 heures | 28 800 alternances par heure (8 alternances par seconde) | 24 rubis | - |
| Remontage Manuel Calibre 9S63 (Mécanique à remontage manuel) |
-3 à +5 secondes par jour | -1 à +10 seconde(s) par jour | Environ 72 heures | 28 800 alternances par heure (8 alternances par seconde) | 33 rubis | - Guichet de réserve de marche
- Aiguille des secondes |
