9R Spring Drive
Spring Drive es una tecnología única. Genera energía como cualquier otro reloj mecánico de lujo, pero lo combina con un regulador electrónico para ofrecer un nivel de precisión que ningún reloj mecánico puede igualar.
El desarrollo de Spring Drive fue posible porque Grand Seiko es uno de los pocos fabricantes con un dominio total de la relojería electrónica y mecánica.
MECANISMO
Reuniendo la relojería mecánica
y la electrónica para conseguir lo mejor de ambos mundos.
Los dos elementos clave detrás de la función de cualquier reloj son su fuente de alimentación y su sistema de control del tiempo.
Spring Drive es un movimiento único que combina la alta torsión de un reloj mecánico con el sistema de control de circuitos integrados de alta precisión (IC) de un reloj electrónico.
| Fuentede energia | Sistema de control | |
|---|---|---|
| RelojMecánico | Alta torsión (fuerza motriz que conduce el reloj) |
El muelle principal enrollado ejerce fuerza para girar los engranajes a una velocidad determinada al ir desenrollándose, mientras que el mecanismo de control de velocidad y de escape, que consiste en el volante, el áncora y la rueda de escape, rige la precisión general. Son precisos. pero incluso los modelos más precisos de los relojes mecánicos Grand Seiko, con una tasa diaria de + 8 / -1 segundos, no pueden competir con la precisión de un reloj de cuarzo. |
| Reloj de Cuarzo | Pila Torsión menor comparado con un reloj mecánico |
La pila suministra electricidad a un oscilador de cuarzo, cuyas vibraciones precisas son detectadas por un circuito integrado (IC). El IC mueve los engranajes hacia adelante exactamente cada segundo. El control de precisión del IC permite un alto nivel de precisión alcanzando una tasa anual de ± 10 segundos con los modelos de cuarzo Grand Seiko. |
MECANISMO

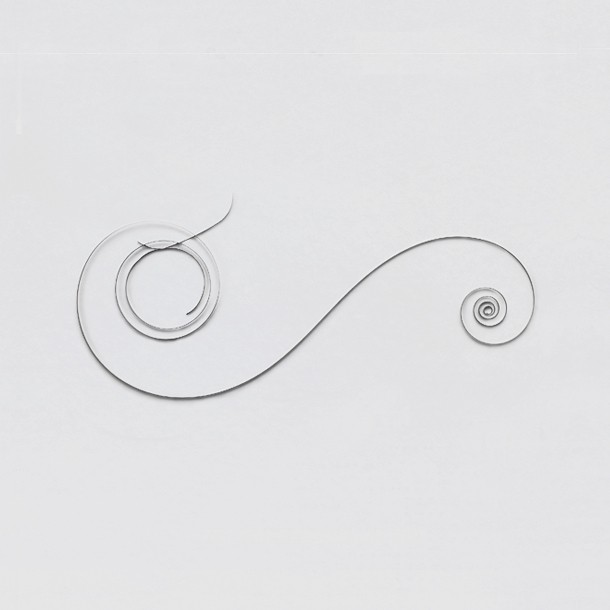

Impulsado por el muelle real
Spring Drive es accionado por un muelle, al igual que todos los otros relojes mecánicos. Esta forma tradicional de generar energía permite que el reloj sea totalmente autónomo, sin necesidad de una pila u otra
fuente de energía.
Enrollando el muelle girando la corona o moviendo la muñeca, se consigue almacenar energía, que luego se transfiere a los engranajes
y se utiliza para mover las agujas del reloj a medida que el muelle se
desenrolla con el tiempo.
Aprovechando el alto nivel de torsión proporcionado por el muelle, el calibre no necesita ninguna otra energía para mover las agujas largas y anchas en su suave movimiento deslizamiento;
MECANISMO
El regulador de triple sincronización

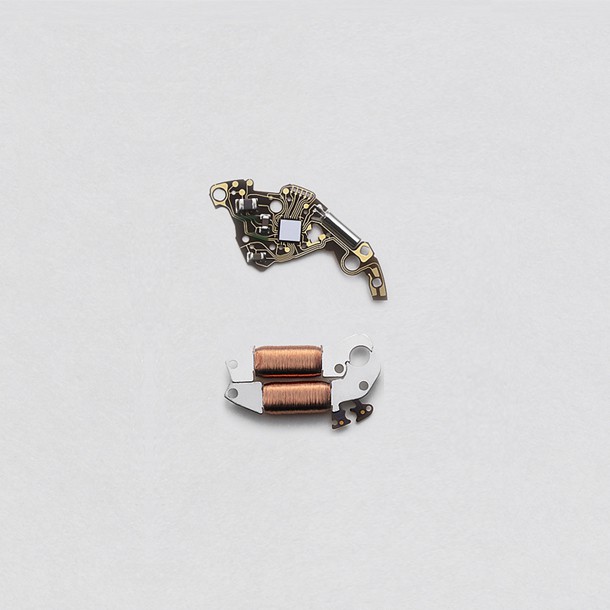

Spring Drive utiliza un exclusivo mecanismo de control de velocidad, que incorpora un IC, un freno electrónico y un cristal de cuarzo.
Sin un mecanismo para ajustar la velocidad a la cual el muelle real debe volver a su estado desenrollado, este se desenrollaría rápidamente y el reloj se detendría bruscamente. Para conseguir alcanzar el objetivo de un cronometraje preciso, se necesita un mecanismo para controlar la
velocidad a la cual se desenrolla el muelle real.
El regulador de triple sincronización desarrollado para Spring Drive cumple este rol.

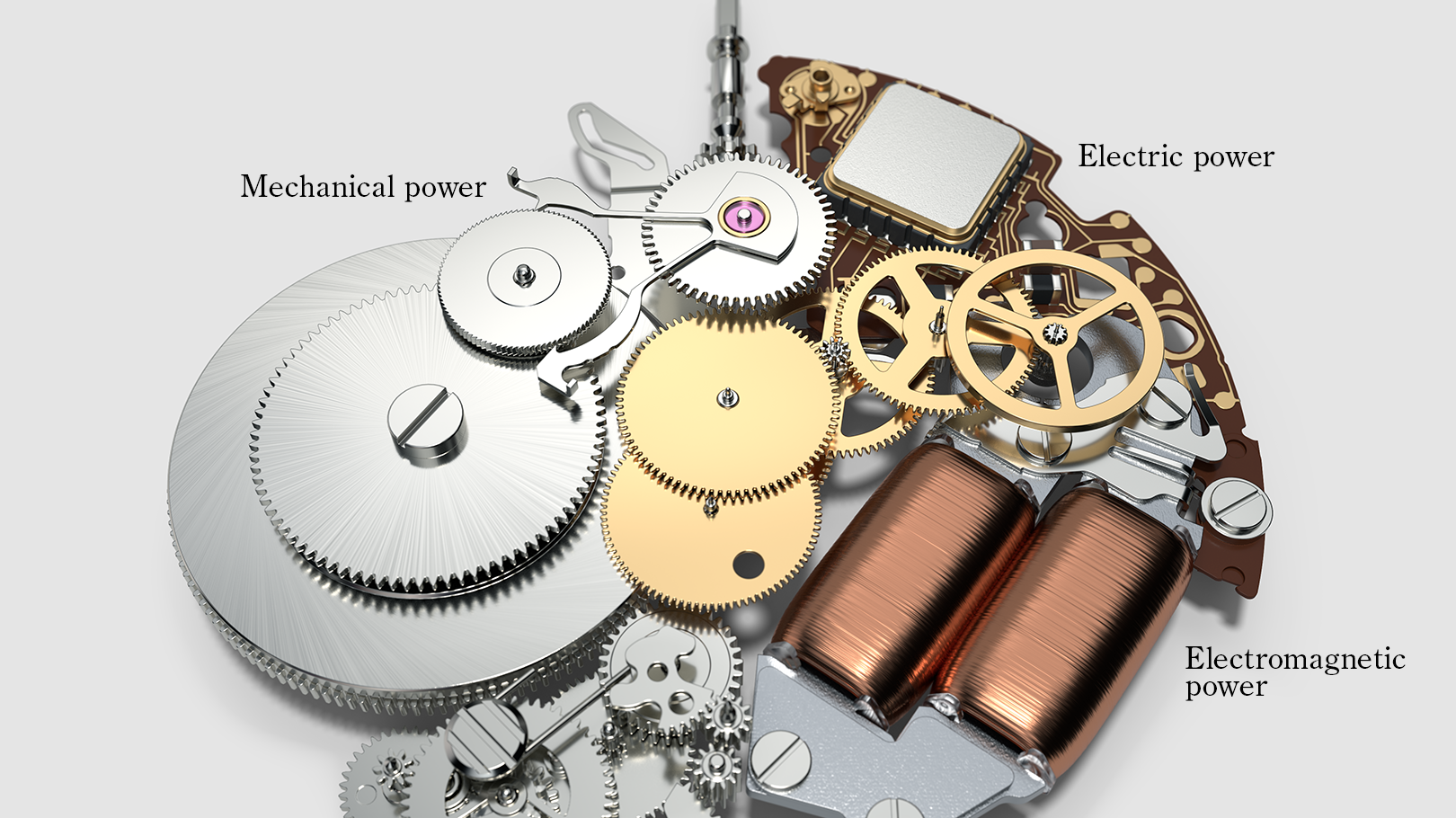

Como su nombre indica, el regulador de triple sincronización utiliza tres tipos de energía para regular el movimiento de las piezas y establecer la sincronización:
- Energía mecánica, desde el muelle real
- Energía eléctrica, creando una señalización de referencia a través de un IC / oscilador de cuarzo
- Energía electromagnética, para aplicar un freno a través de un rotor / estator.
Estas tres fuerzas trabajan en armonía para regular la forma en que el muelle se desenrolla y para hacer posible el movimiento preciso del segundero.
REGULADOR DE TRIPLE SINCRONIZACIÓN
1. ENERGÍA MECÁNICA
Generación de energía eléctrica desde el muelle real, el cual se desenrolla
Spring Drive utiliza un sistema idéntico al de una luz de
bicicleta que se enciende por pedaleo para generar energía eléctrica. Un rotor conectado al extremo del tren de engranajes actúa junto con un estator enrollado por alambre para generar energía. En un reloj Spring Drive, el rotor, o el volante, hace ocho vueltas completas cada segundo, generando una corriente eléctrica ligera.
REGULADOR DE TRIPLE SINCRONIZACIÓN
2. ENERGÍA ELÉCTRICA
Transmisión de una señal precisa a través de un oscilador de cristal de cuarzo
La energía eléctrica generada por el volante se utiliza para activar un oscilador de cuarzo y el IC.
El oscilador de cuarzo vibra a exactamente a 32.786
Hz(hercio), transmitiendo una señal de referencia precisa al IC.
REGULADOR DE TRIPLE SINCRONIZACIÓN
3. ENERGÍA ELECTROMAGNÉTICA
Aplicación del freno para controlar la velocidad
El IC compara la señal de referencia del oscilador de cuarzo con la velocidad de revolución del volante y aplica intermitentemente un freno magnético cuando detecta que el volante está funcionando demasiado rápido. Esta regulación del volante se transmite al tren de engranajes,
asegurando que las manecillas del reloj se muevan con precisión.
ARTESANÍA
Maestria en el montaje y ajuste

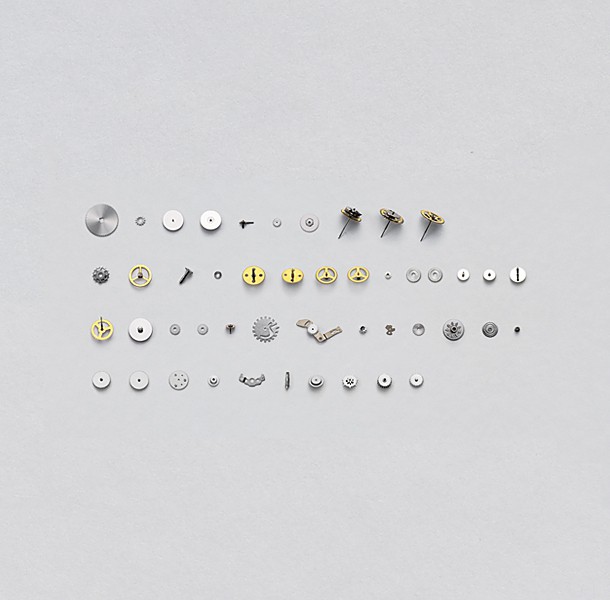

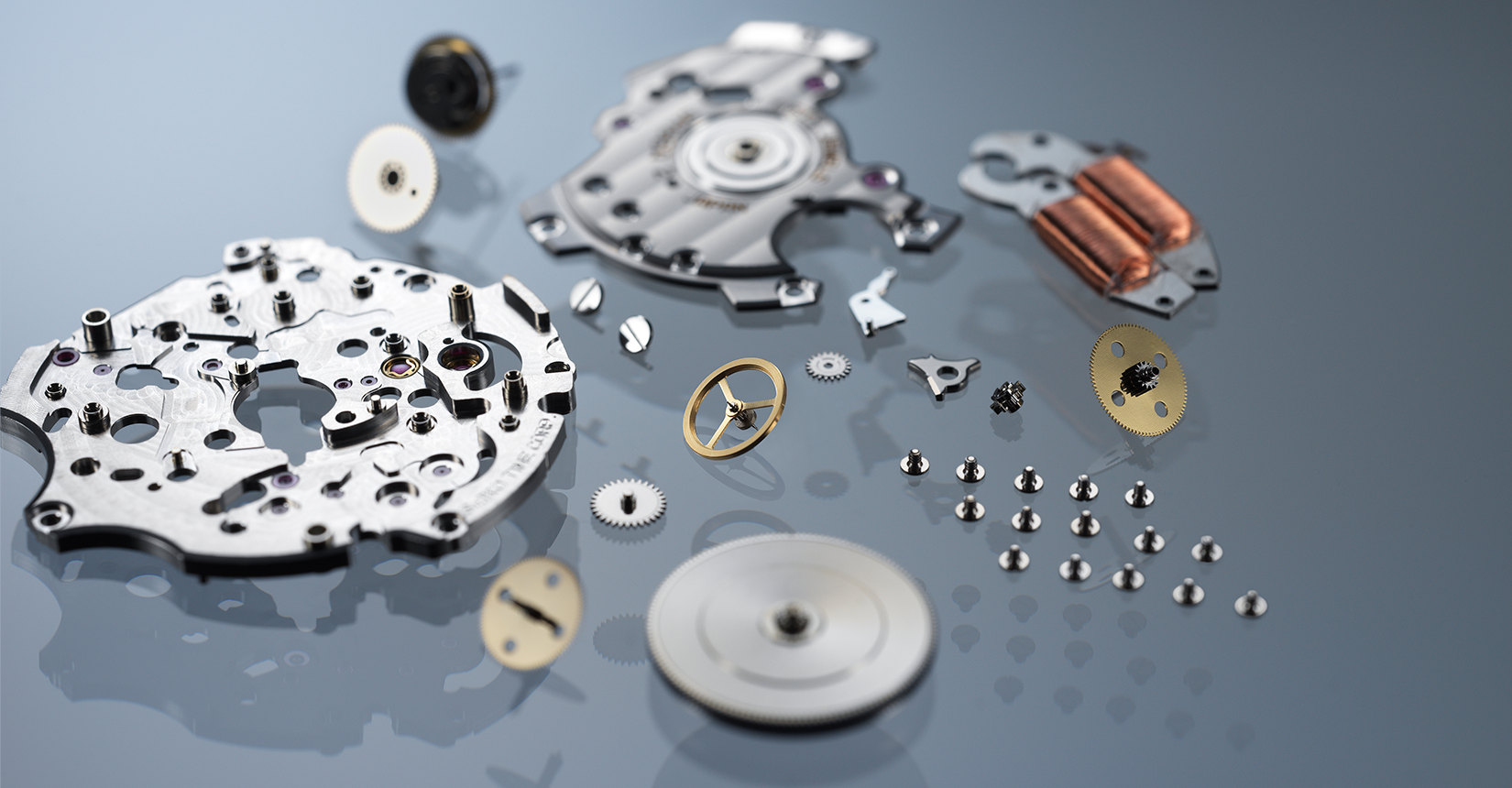

Spring Drive combina los mejores elementos de los relojes mecánicos y electrónicos. Mientras que las versiones de tres agujas tienen más
de 200 componentes, las versiones con más funciones, como el cronógrafo Spring Drive tienen más de 300, todas las cuales se montan a mano.
La aplicación de lubricantes asegura la interacción suave de todos los componentes y no son precisamente pocos. Para los calibres de relojes de tres agujas, los puntos de lubricación no son menos de 80 y para el
cronógrafo unos 140.
Los planes de diseño se basan en tolerancias de hasta centécimas de milímetros. Los ajustes finales y el refinamiento de los componentes se completan a mano, porque ninguna máquina puede igualar las habilidades de nuestros artesanos relojeros, cuya pericia da lugar a la extrema precisión de Spring Drive.
Historia
En 1977, Yoshukazu Akahane, un joven ingeniero de relojes, decidió intentar lo aparentemente imposible, la creación de un reloj "eterno". Su objetivo era un reloj tradicional, accionado por un muelle, que tendría una precisión de un segundo al día, de la cual los relojes electrónicos de la compañía ya eran capaces. Después de 28 años y 600 prototipos, consigió su sueño y Spring Drive fue presentado al mundo. En 2007, y gracias al espíritu de la búsqueda implacable de la perfección de Akahane, nació el cronógrafo Grand Seiko Spring Drive.

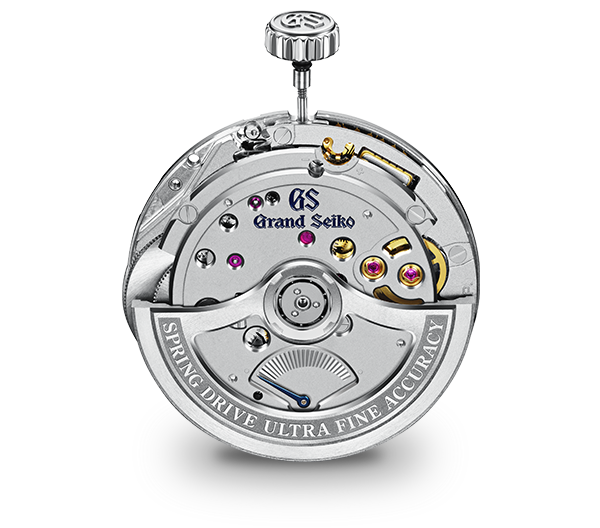

9R Spring Drive Movimiento
Comparativa De Movimientos
| Movimiento | Precisión | Reserva de marcha | Rubíes | Observaciones |
|---|---|---|---|---|
| Spring Drive 5 Días Calibre 9RA2 (Automático con cuerda manual) |
±10 segundos por mes (±0,5 segundos por día) | Aproximadamente 120 horas (5 días) | 38 rubíes | -Palanca Mágica Desplazada
-Dos Barriletes de tamaños diferentes -Puente central de una pieza -Indicador de reserva de energía |
| Spring Drive 5 Días Calibre 9RA5 (Automático con cuerda manual) |
±10 segundos por mes (±0,5 segundos por día) | Aproximadamente 120 horas (5 días) | 38 rubíes | -Palanca Mágica Desplazada
-Dos Barriletes de tamaños diferentes -Puente central de una pieza -Indicador de reserva de energía |
| Spring Drive Manual de 8 Días Calibre 9R01 (Manual) |
± 0.5 segundos al día (± 10 segundos al mes) | Aproximadamente 192 horas | 56 rubíes | Indicador de reserva de marcha, función de corrección rápida de la diferencia horaria ajustada a un calendario |
| Spring Drive de cuerda manual Calibre 9R02 (Bobinado manual) |
±1 segundo al día (±15 segundos al mes) | Aproximadamente 84 horas | 39 rubies | -Torque Return System
-Dual-Spring Barrel -Indicador de reserva de marcha |
| AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT Caliber 9R96 (Automático de cuerda manual) |
±0,5 segundos al día (±10 segundos al mes) | Aproximadamente 72 horas | 50 rubíes | -Indicador de reserva de energía
-Función de doble hora con manecilla de 24 horas -Función de corrección rápida de la diferencia horaria ajustándose a un calendario -Función de cronómetro |
| Cronógrafo Spring Drive Automático Gmt de 3 Días Calibre 9R86 (Automático con mecanismo de cuerda manual) |
±1 segundo al día (±15 segundos al mes) | Aproximadamente 72 horas | 50 rubíes |
Indicador de reserva de marcha, función de hora dual con pantalla de 24 horas, cronómetro, función de corrección rápida de la diferencia horaria ajustada a un calendario |
| Spring Drive Automático GMT de 3 Días Calibre 9R66 (Automático con mecanismo de cuerda manual) |
±1 segundo al día (±15 segundos al día) | Aproximadamente 72 hores | 30 rubíes |
Indicador de reserva de marcha, función de hora dual con pantalla de 24 horas |
| Spring Drive Automático 3 Días
Calibre 9R65 (Automático con mecanismo de cuerda manual) |
±1 segundo al día (±15 segundos al mes) | Aproximadamente 72 horas | 30 rubíes | Indicador de reserva de marcha |
| Manual-winding Spring Drive Caliber 9R16 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 30 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar |
| Manual-winding Spring Drive Caliber 9R31 (Manual winding) |
±15 seconds per month(±1 second per day) | Approximately 72 hours | 30 jewels | -Dual-Spring Barrel
-Power reserve indicator |
| Spring Drive Automático de 3 Días Calibre 9R15 (Automático con cuerda manual) |
±0.5 segundos al día (±10 segundos al mes) | Aproximadamente 72 horas | 30 rubíes | Indicador de reserva de marcha |
