9R Spring Drive
Spring Drive est une technologie horlogère unique. Comme toute autre montre mécanique de luxe, elle génère de l’énergie, combinée à un régulateur électronique pour offrir une précision qu’aucune autre montre mécanique ne peut atteindre.
Le développement de Spring Drive a été possible en partie parce que Grand Seiko est l’une des très rares manufactures maîtrisant l’horlogerie électronique et l’horlogerie mécanique.
MÉCANISME
L’horlogerie mécanique
et l’horlogerie électronique en parfaite symbiose
Les deux éléments essentiels du fonctionnement d’une montre sont sa source d’énergie et son
système de contrôle du temps.
Spring Drive est un mouvement unique qui allie le couple élevé d’une montre mécanique et le système de contrôle par circuit intégré de haute précision d’une montre électronique.
| Source d’énergie | Système de contrôle | |
|---|---|---|
| Montre mécanique | Ressort-moteur Couple élevé (force motrice qui entraîne la montre) |
Le ressort-moteur remonté exerce une force qui, lorsqu’il se déroule, permet de faire tourner les rouages à une fréquence déterminée. Le contrôle de la fréquence et le mécanisme d’échappement comprenant le balancier, l’ancre et la roue d’échappement déterminent la précision générale. Malgré leur grande exactitude, même les modèles Grand Seiko mécaniques les plus précis dont la marche diurne est d’environ -1/+8 seconde(s) ne peuvent rivaliser avec la précision d’une montre à quartz. |
| Montre à quartz | Pile Couple inférieur à celui d’une montre mécanique |
La pile envoie de l’électricité à un oscillateur à quartz dont les alternances précises sont détectées par un circuit intégré. Ce circuit intégré permet alors au rouage de se déplacer exactement d’une seconde. Le contrôle de la précision du circuit intégré permet un haut niveau d’exactitude ; les modèles Grand Seiko à quartz parviennent à une précision annuelle de ±10 secondes. |
MÉCANISME

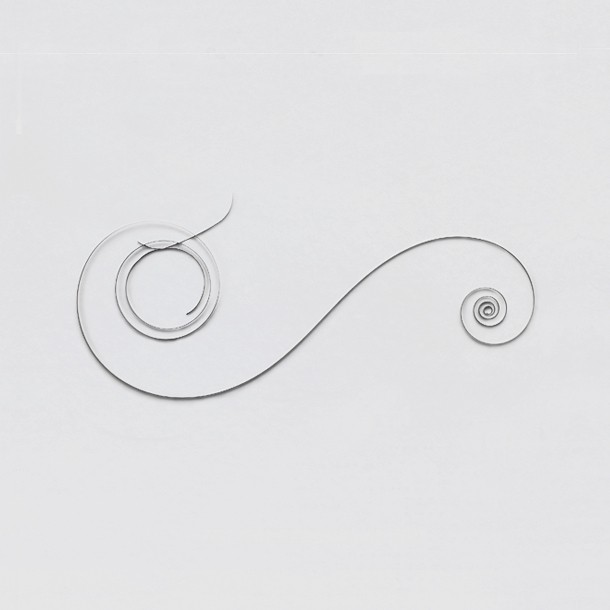

Entraîné par le ressort-moteur
Comme toutes les autres montres mécaniques, le mouvement Spring Drive est entraîné par un ressort-moteur. Cette façon traditionnelle de générer de l’énergie permet à la montre d’être entièrement autonome, sans avoir recours à une pile ou à une autre source d’énergie.
Le ressort-moteur se remonte en tournant la couronne ou en bougeant le poignet, afin d’accumuler de l’énergie, qui est alors transférée aux rouages et utilisée pour déplacer les aiguilles de la montre à mesure que le ressort se déroule.
En tirant parti du couple élevé offert par le ressort-moteur, le mouvement n’a besoin d’aucune autre source d’énergie pour déplacer sans à-coup, les longues et larges aiguilles, emblématique de Spring Drive.
MÉCANISME
Le régulateur tri-synchro

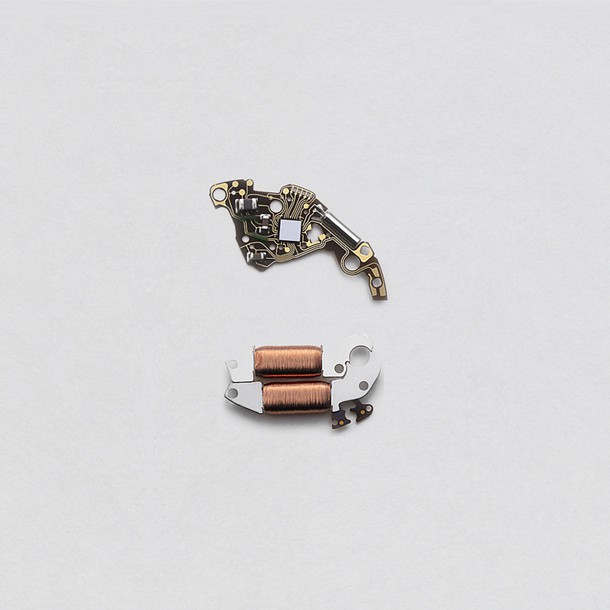

Spring Drive utilise un mécanisme exclusif de contrôle de la vitesse qui comprend un circuit intégré, un frein électronique et un cristal de quartz.
Sans mécanisme d’ajustement de la vitesse à laquelle le ressort-moteur se désarme, il se déroulerait rapidement et la montre s’arrêterait soudainement. Pour parvenir à mesurer le temps avec précision, un mécanisme de contrôle du ressort-moteur est nécessaire.
Le régulateur tri-synchro développé par Seiko remplit cette fonction.
Comme le laisse entendre son nom, le régulateur tri-synchro utilise trois types d’énergie pour réguler les pièces mobiles et assurer la synchronisation :
- Énergie mécanique, produite par le ressort-moteur
- Énergie électrique, créant un signal de référence par le biais d’un circuit intégré et d’un oscillateur à quartz.
- Énergie électromagnétique, pour appliquer un frein à l’aide d’un rotor et d’un stator.
Ces trois forces travaillent en harmonie, afin de réguler le ressort et permettre le mouvement précis de l’aiguille des secondes.
RÉGULATEUR TRI-SYNCHRO
1. ÉNERGIE MÉCANIQUE
Génère de l’énergie électrique à partir du ressort-moteur qui se détend
Spring Drive utilise un système semblable à celui d’un phare de vélo alimenté par l’énergie électrique produite en pédalant. Un rotor relié à l’extrémité du train de rouages agit conjointement avec un stator remonté par un fil électrique pour générer de l’énergie. Dans une montre Spring Drive, le rotor, ou roue à mouvement glissant, opère huit révolutions complètes chaque seconde, générant ainsi un léger courant électrique.
RÉGULATEUR TRI-SYNCHRO
2. ÉNERGIE ÉLECTRIQUE
Transmet un signal précis par le biais d’un oscillateur à cristal de quartz
L’énergie électrique générée par le mobile régulateur est utilisée pour activer un oscillateur à quartz et un circuit intégré.
L’oscillateur à quartz vibre à exactement 32 786 Hz et transmet un signal de référence précis au circuit intégré.
RÉGULATEUR TRI-SYNCHRO
3. ÉNERGIE ÉLECTROMAGNÉTIQUE
Enclenche le frein pour contrôler la vitesse
Le circuit intégré vérifie la vitesse de rotation et renvoie un signal électrique précis au mobile régulateur qui freine électromagnétiquement la rotation du rouage. Ainsi, les aiguilles de la montre se déplacent avec grande précision.
CRAFTSMANSHIP

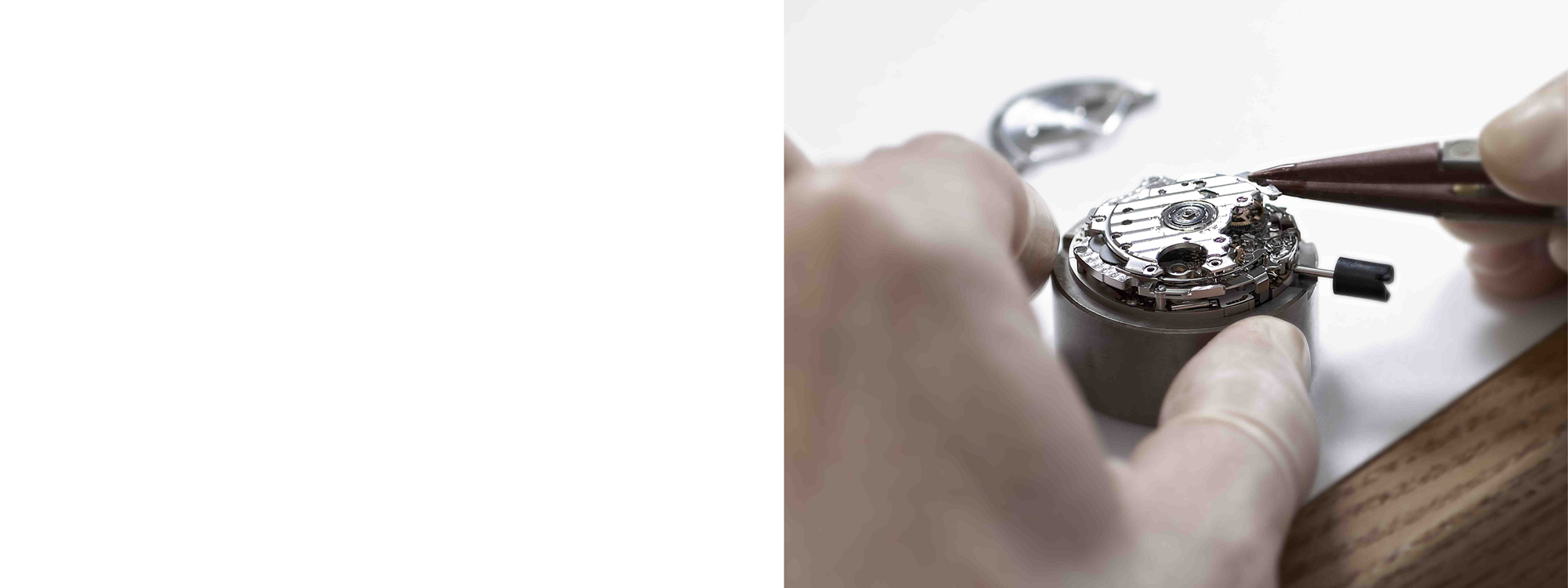

Master craftsmanship in assembly and adjustment
Spring Drive combines the best elements of both mechanical and electronic watches. While three-hand versions have over 200 components, versions with more functions, such as the Spring Drive chronograph have well over 300, all of which are assembled by hand.
The application of lubricating oils ensures the smooth interaction of all the components and there are no fewer than 80 lubrication points in the three hand caliber and 140 in the chronograph. The oils are applied by hand and both time and great skill are required to ensure that that the oils are applied with precision.
Design plans are based on tolerances down to the one hundred of a millimeter. The final adjustments and refinement of the components are completed by hand, because no machine can match the skills of our craftsmen and women – watchmakers whose superior craft gives rise to the extreme precision of Spring Drive.
Histoire
En 1977, Yoshukazu Akahane, un jeune ingénieur travaillant pour la manufacture, tenta de réaliser ce qui pouvait sembler au premier abord impossible : une montre « intemporelle ». Son objectif était de créer une montre traditionnelle alimentée par un ressort-moteur,
capable de garantir une marche diurne précise à une seconde près, une précision que la manufacture avait atteinte à travers ses montres électroniques. 28 ans plus tard, après la réalisation de 600 prototypes, son rêve se concrétise enfin avec la commercialisation sur le marché de la Spring Drive. Mais la quête de perfection de Yoshukazu Akahane étant insatiable, il décida d’aller encore plus loin. Et c’est ainsi que le chronographe Grand Seiko Spring Drive vit le jour en 2007.
Le Mouvement Spring Drive 9R
Movement Comparison
| Movement | Précision | Réserve de marche | Rubis | Remarques |
|---|---|---|---|---|

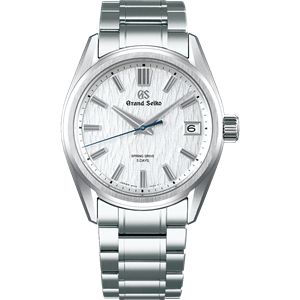

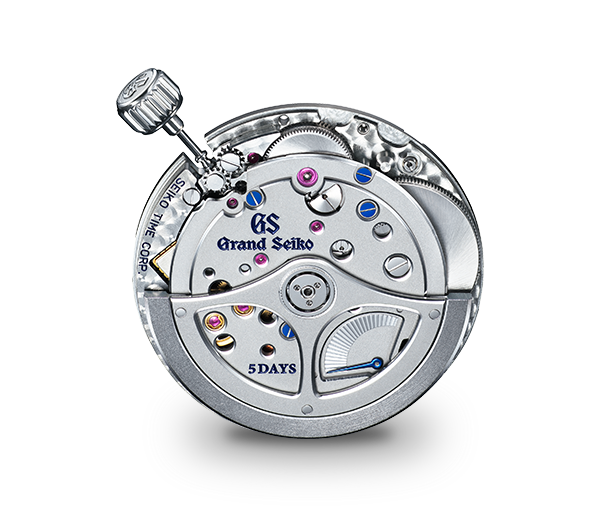

| Spring Drive 5 Days Caliber 9RA2 (Automatic with manual winding) |
±10 seconds per month (±0.5 second per day) | Approximately 120 hours (5 days) | 38 jewels | -Offset Magic Lever
-Dual-size Barrels -One-piece Center Bridge -Power reserve indicator |

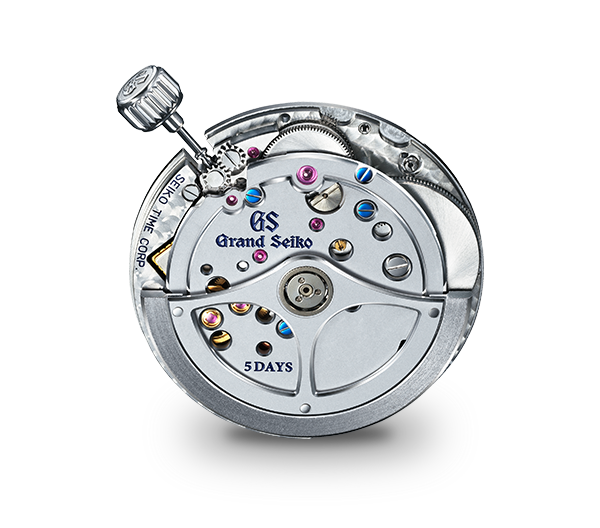

| Spring Drive 5 Days Caliber 9RA5 (Automatic with manual winding) |
±10 seconds per month (±0.5 second per day) | Approximately 120 hours (5 days) | 38 jewels | -Offset Magic Lever
-Dual-size Barrels -One-piece Center Bridge -Power reserve indicator |

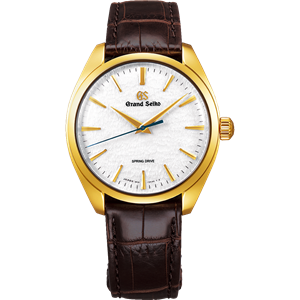

| Spring Drive Manuel Avec 8 Jours De Réserve De Marche Calibre 9R01 (Manuel) |
±0,5 seconde par jour (±10 secondes par mois) | Environ 192 heures | 56 rubis | Fonction d’affichage de la réserve de marche. Fonction de correction rapide du réglage du décalage horaire et du calendrier. |

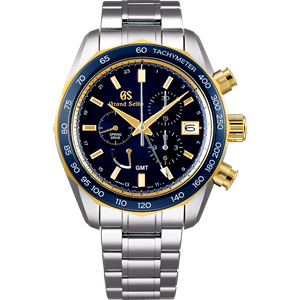

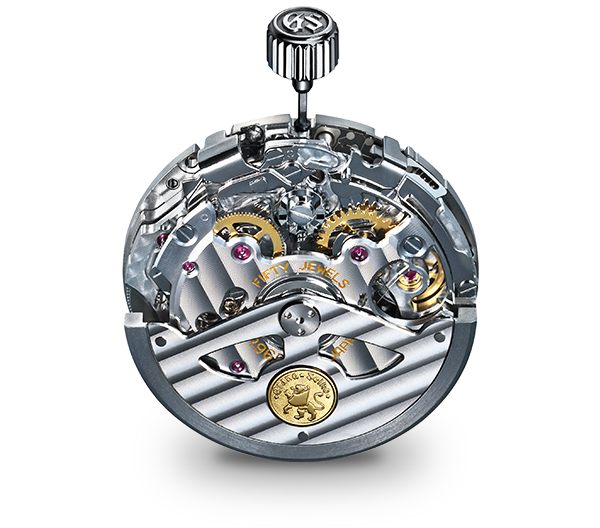

| AUTOMATIC SPRING DRIVE 3-DAY CHRONOGRAPH GMT Caliber 9R96 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 50 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar -Stopwatch function |

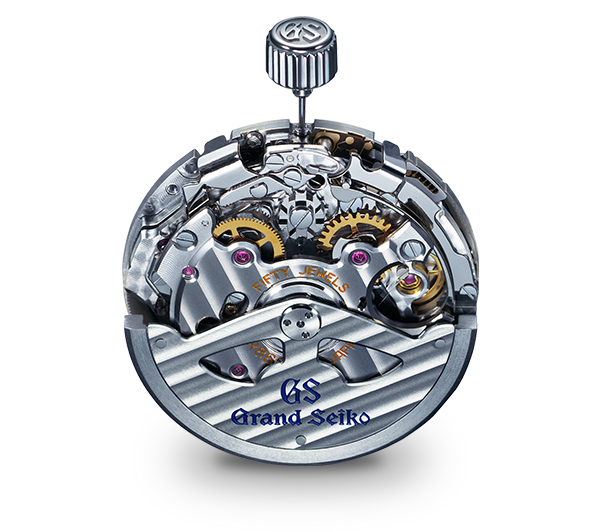

| Un Chronographe Spring Drive Avec 3 Jours De Réserve De Marche Et Fonction GMT Calibre 9R86 (Automatique avec mécanisme de remontage manuel) |
±1 seconde par jour (±15 secondes par mois) | Environ 72 heures | 30 rubis | Fonction d’affichage de la réserve de marche. Fonction double fuseau horaire avec affichage 24 heures, chronographe. Fonction de correction rapide du réglage du décalage horaire et du calendrier. |

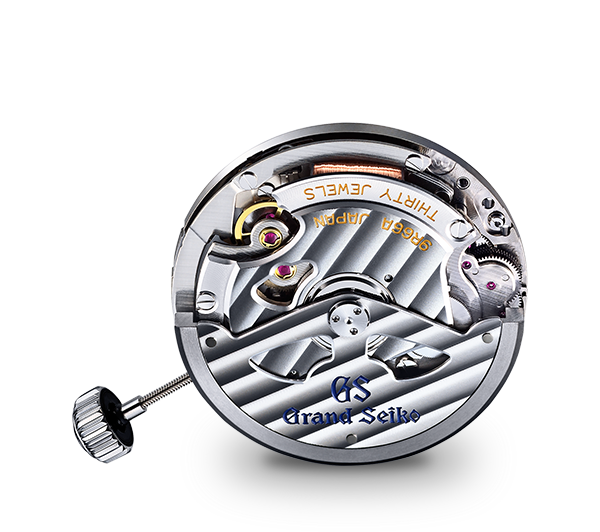

| Spring Drive Automatique Avec 3 Jours De Réserve De Marche Avec Fonction GMT Calibre 9R66 (Automatique avec mécanisme de remontage manuel) |
±1 seconde par jour (±15 secondes par mois) | Environ 72 heures | 30 rubis | Fonction d’affichage de la réserve de marche, fonction double fuseau horaire avec affichage 24 heures |

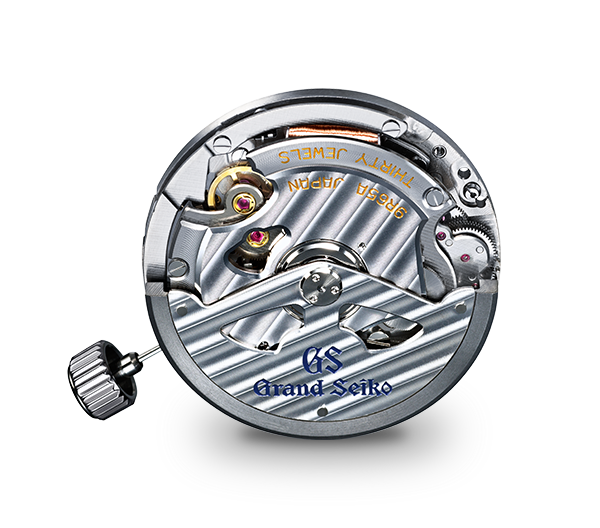

| Spring Drive Automatique Avec 3 Jours De Réserve De Marche Calibre 9R65 (Automatique avec mécanisme de remontage manuel) |
±1 seconde par jour (±15 secondes par mois) | Environ 72 heures | 30 rubis | Fonction d’affichage de la réserve de marche. |

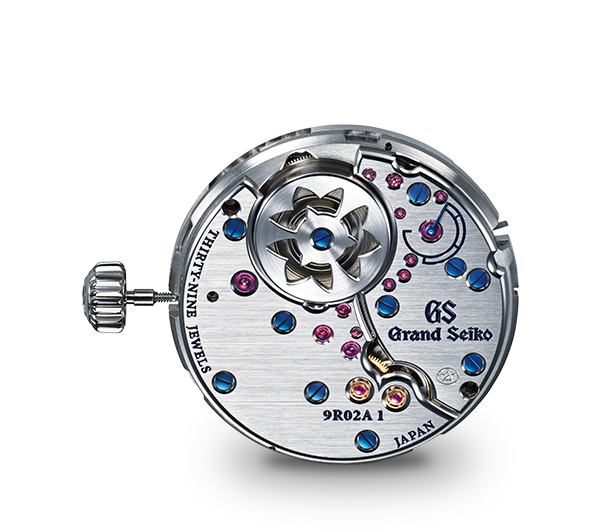

| Remontage manuel Spring Drive Calibre 9R02 (Manual winding) |
±1 second per day (±15 seconds per month) | Approximately 84 hours | 39 jewels | -Torque Return System
-Dual-Spring Barrel -Power reserve indicator |
| Manual-winding Spring Drive Caliber 9R16 (Automatic with manual winding) |
±0.5 second per day (±10 seconds per month) | Approximately 72 hours | 30 jewels | -Power reserve indicator
-Dual time function with 24-hour hand -Quick correction function of time difference adjusting to a calendar |

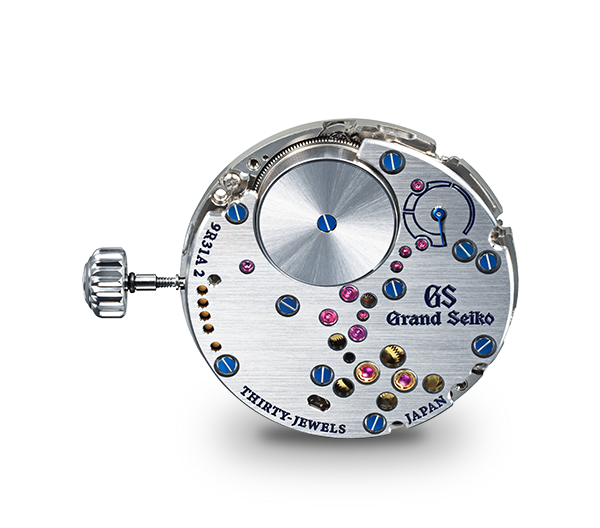

| Manual-winding Spring Drive Caliber 9R31 (Manual winding) |
±15 seconds per month(±1 second per day) | Approximately 72 hours | 30 jewels | -Dual-Spring Barrel
-Power reserve indicator |
