9S Meccanico
Il concetto di Grand Seiko era nato dal desiderio di costruire il miglior orologio al mondo e la collezione continua a spingere la precisione negli orologi meccanici oltre i limiti della tecnologia di cronometraggio.
In quanto vera e propria manifattura, Grand Seiko incorpora la tecnologia di punta e l’enorme portata della sua maestria artigianale elevando l'arte dell'orologeria al suo massimo livello.

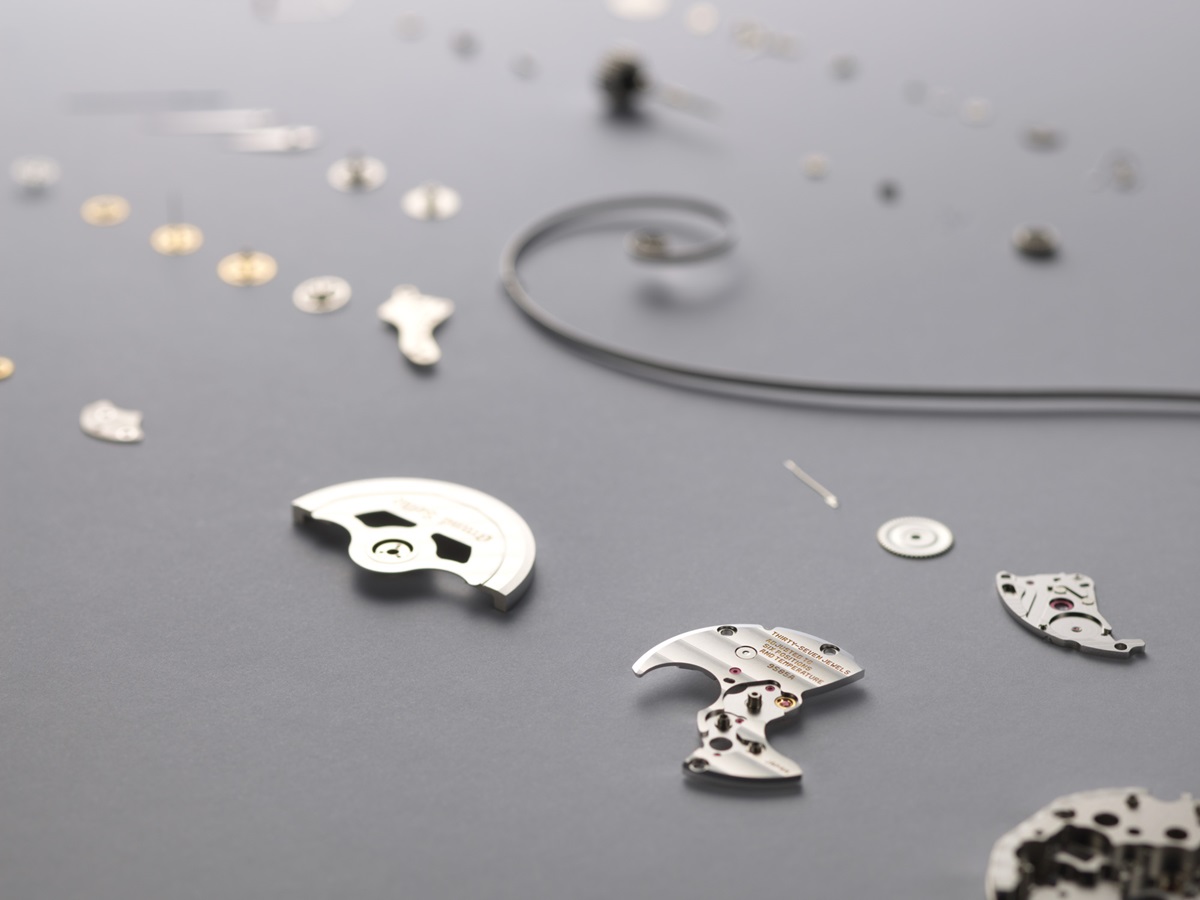

Composti da 200/300 singoli componenti, gli orologi meccanici devono mostrare una perfetta coerenza di funzionalità nei dettagli di tali componenti, onde poter garantire la precisione del movimento. Seiko utilizza la tecnologia MEMS (Micro Electro Mechanical Systems) per la fabbricazione dei propri scappamenti, ciò che rende la precisione meccanica dei suoi componenti all'avanguardia della tecnologia.
I componenti da soli, tuttavia, non possono raggiungere il livello di precisione per cui Grand Seiko è famosa.
Il compito di assemblare Grand Seiko è svolto da artigiani che hanno affinato il loro mestiere in misura tale da poter regolare i componenti a mano a tolleranze di un centesimo di millimetro. Questo artigianato estremamente dettagliato è ciò che ha reso possibile il cronometraggio estremamente preciso fornito dal movimento meccanico 9S.
MECCANISMO
Gli orologi meccanici utilizzano uno scappamento, un dispositivo autonomo che trae la sua energia dalla forza motrice di una molla e impiega la medesima energia per regolare la velocità alla quale la molla si svolge. È un sistema rimasto in gran parte invariato da quando sono state utilizzate lancette in movimento per indicare l’ora.
Come parte del meccanismo, una molla avvolta esercita una forza che fa girare gli ingranaggi a una velocità prestabilita mentre si svolge. La precisione del sistema nel suo insieme è dettata da questa velocità e dal meccanismo di scappamento, che comprende bilanciere, ancora e ruota di scappamento.
L’ancora imposta il ritmo per la ruota di scappamento che , a sua volta, opera in armonia con il bilanciere.
Il bilanciere attraverso la sua oscillazione, permette alla molla di svolgersi ad una velocità uniforme e per un esteso periodo di tempo trasferendo l’energia alle lancette delle ore, dei minuti e dei secondi.
ARTIGIANATO

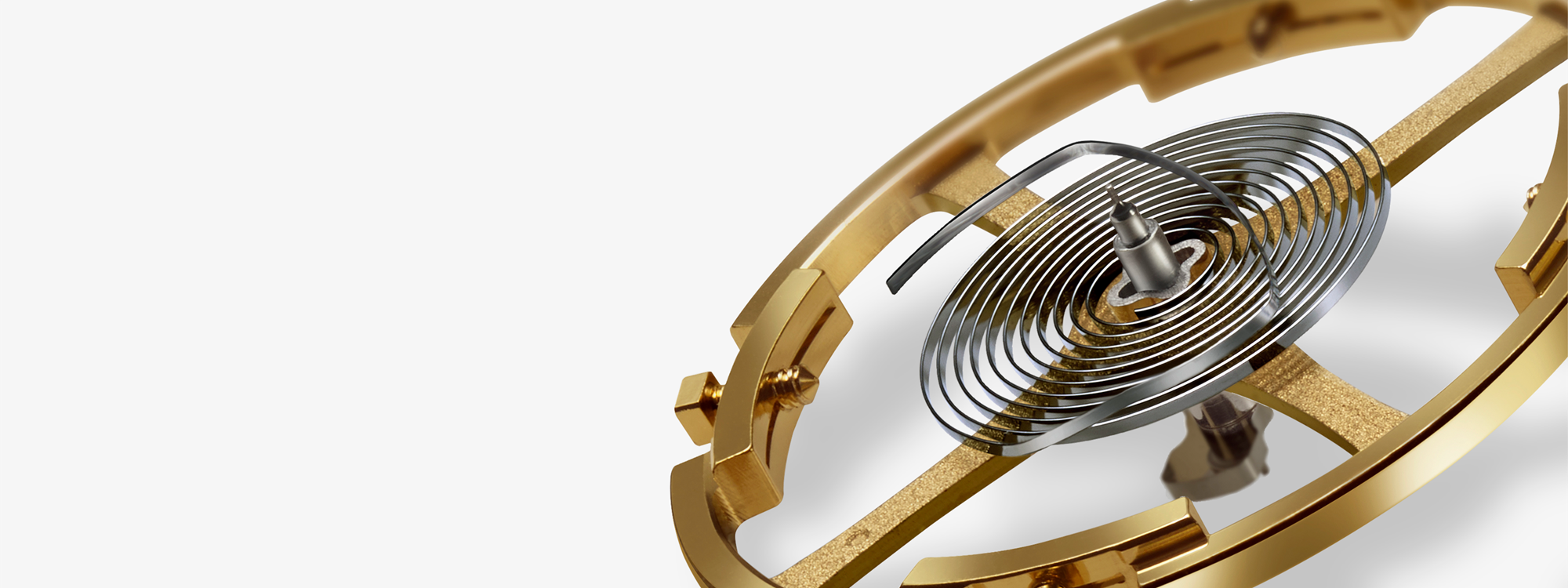

Regolazione della spirale - la chiave di un cronometraggio preciso
La molla a spirale è il componente principale nel cuore di un orologio meccanico e ne regola la precisione.
Le spirali della molla elegantemente avvolte sembrano possedere vita propria e un'individualità tutta loro. I nostri artigiani sono in grado di identificare e di operare all’interno di queste variazioni, inserendo pinze negli spazi all'interno della spirale per eseguire le regolazioni a mano, con una precisione di un centesimo di millimetro.
Le vibrazioni modulate di una molla avvolta correttamente sono in grado di regalare un sorriso a qualsiasi artigiano. Vedere la molla prendere vita testimonia della nascita di un orologio meccanico: è dove il lavoro dell'orologiaio trascende la fabbricazione per elevarsi a forma d'arte.
ARTIGIANATO

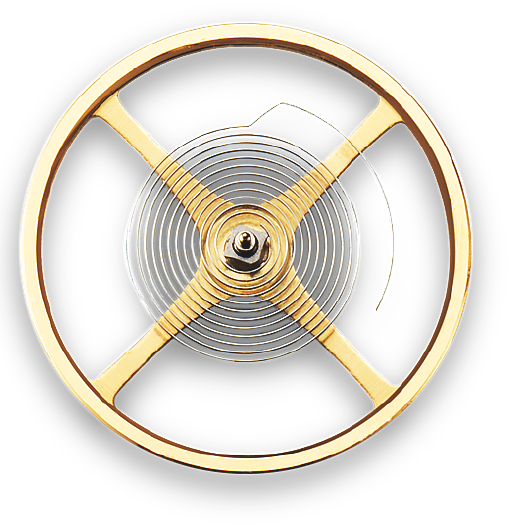

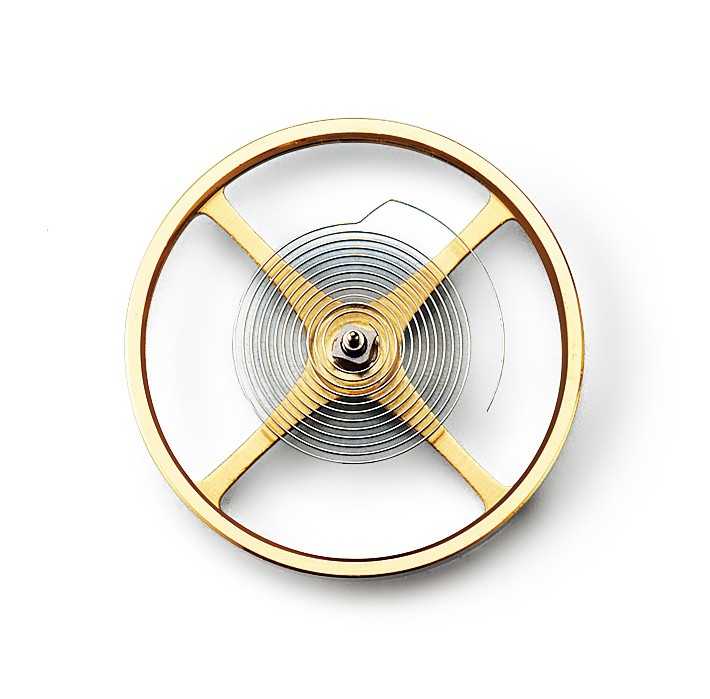

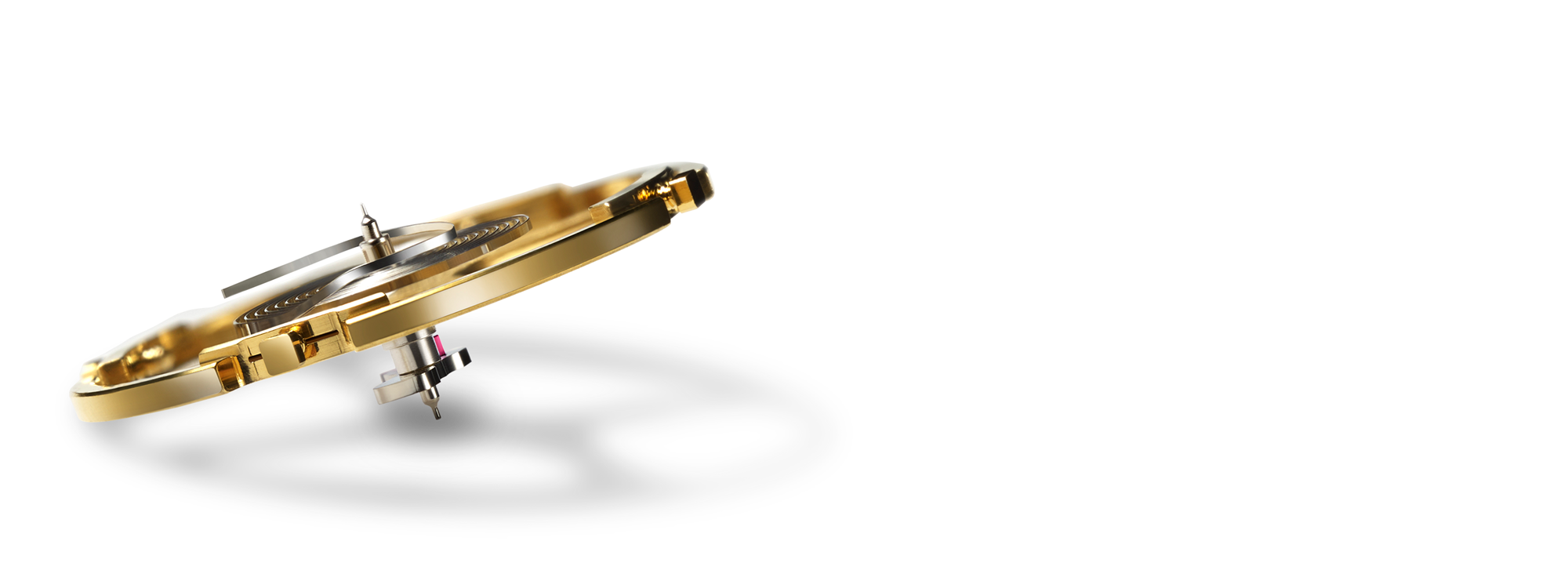

Il bilanciere
- la base della precisione
La ruota del bilanciere svolge il ruolo essenziale assicurando un’oscillazione costante. Questo componente è così fondamentale per la precisione complessiva di ogni orologio Grand Seiko che il suo peso è regolato entro tolleranze di un decimillesimo di grammo.
Poiché è così sensibile, anche il minimo cambiamento di temperatura può causarne l'espansione o la contrazione, causando potenziali deformazioni.
Il movimento meccanico 9S minimizza gli effetti della temperatura sulla ruota del bilanciere e mantiene la precisione generale aggiungendo un quarto braccio rispetto ai soliti due o tre.
Nonostante questa attenzione ai dettagli aumenti il livello di lavoro richiesto nella fabbricazione dei componenti, essa testimonia della volontà di Grand Seiko di mantenere la massima precisione impegnandosi a prevenire la deformazione del bilanciere.
ARTIGIANATO
La lucidatura a mano
L’alimentazione deve fluire tra gli ingranaggi con una perdita di energia minima per poter assicurare un funzionamento perfetto dell’orologio nel tempo.
Per garantire il trasferimento efficiente dell’alimentazione critica dalla molla principale, gli artigiani di Grand Seiko lucidano le scanalature tra gli ingranaggi una per una.
La lucidatura minuziosa ma vitale di ogni dente degli ingranaggi assicura un attrito ridotto al minimo e l’estesa longevità di ogni componente.
TECNOLOGIA

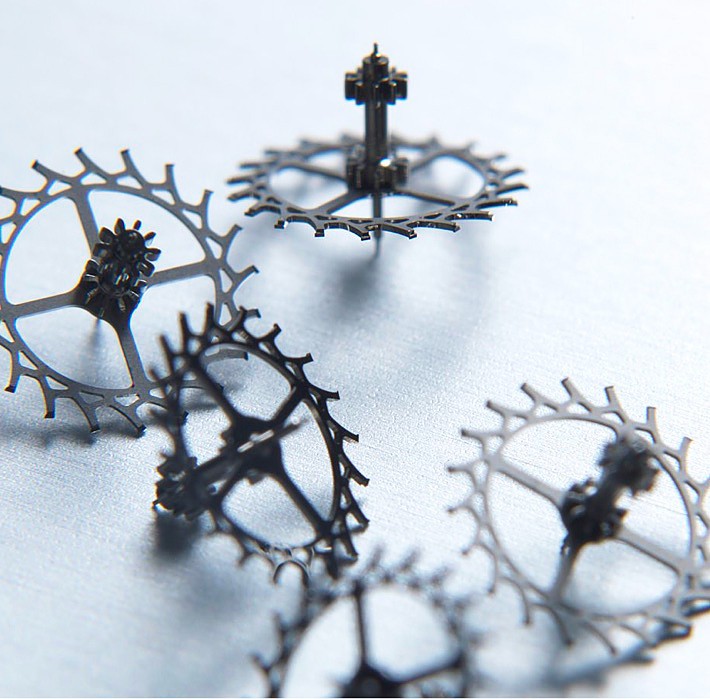

La tecnologia MEMS per componenti ad alta precisione
La tecnologia MEMS (Micro-Electro-Mechanical Systems) viene utilizzata per fabbricare i componenti di precisione del Calibro 9S. Questa tecnologia di produzione di semiconduttori altamente avanzata consente di produrre con estrema precisione componenti leggeri con tolleranze di un millesimo di millimetro.

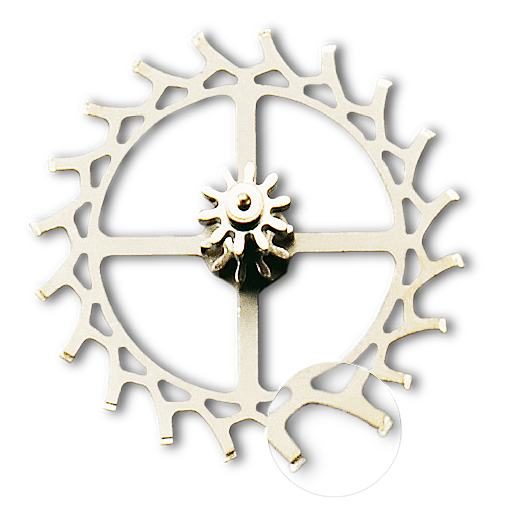

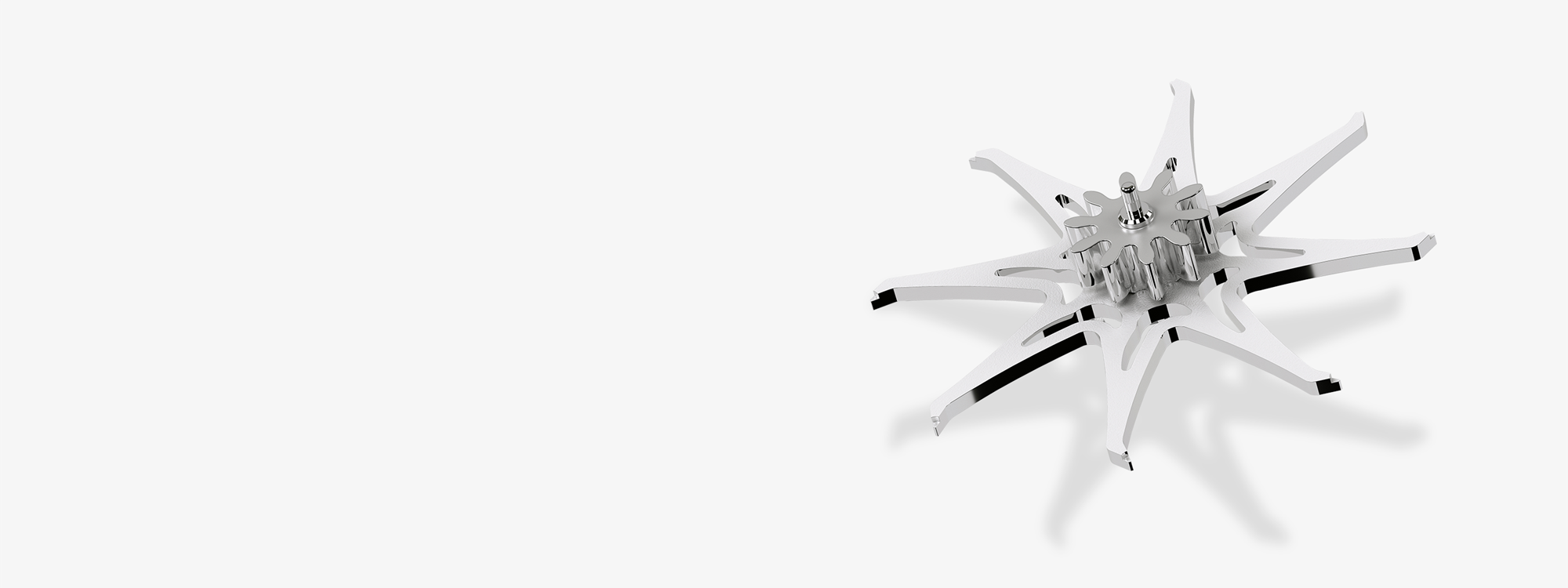

1. Ruota di scappamento
Le ruote dello scappamento prodotte utilizzando la tecnologia MEMS sono il 5% più leggere, il che è significativo in quanto così è necessaria meno energia per ruotarle e la riserva di carica si estende.
La tecnologia MEMS rende inoltre possibile una maggiore ritenzione del lubrificante, anche alle maggiori velocità di rotazione di un movimento high-beat, ciò che aumenta la durata dello scappamento.
.png)

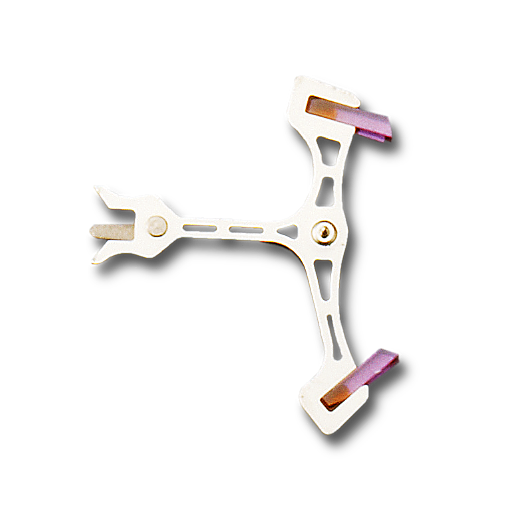

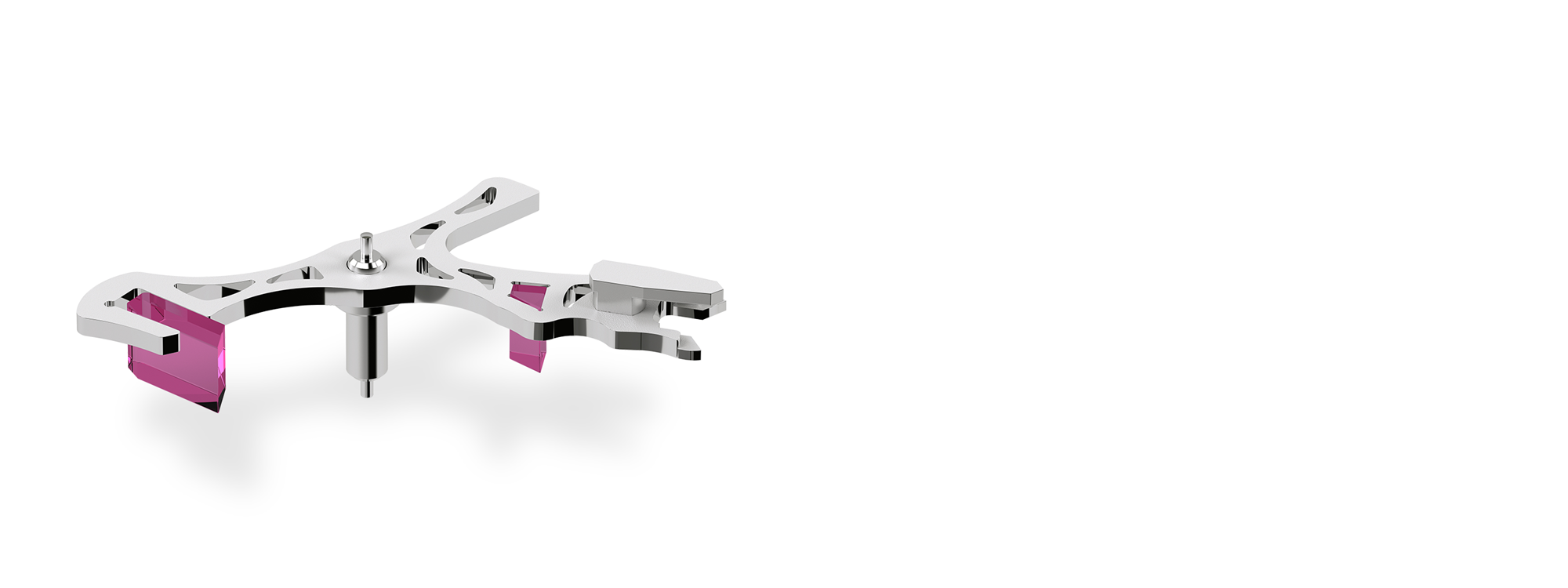

2. L’ancora
Le ancore prodotte mediante la tecnologia MEMS raggiungono una riduzione del peso del 25% grazie a un cambiamento della materia prima.
3. Spirale
Abbiamo oltre 50 anni di esperienza nella fabbricazione e un notevole know-how nella produzione di leghe per molle. Nel 1964 fu creato un nuovo materiale, in seguito chiamato "Spron". Lo Spron è una lega di cobalto-nichel con un'elasticità superiore, una notevole resistenza e un'elevata tenuta al calore e alla corrosione. Per lo sviluppo del Calibro Hi-Beat 9S85, venne creata una nuova lega Spron. Lanciata nel 2009, ci vollero cinque anni ma il risultato ha confermato le attese. Lo "Spron 610" nella nuova spirale è maggiormente resistente agli urti e al magnetismo e garantisce una precisione stabile.
Con questo materiale eccezionalmente resistente, la nuova spirale è in grado di tollerare impatti maggiori e garantire la precisione, riducendo al minimo gli errori dovuti ai cambiamenti di posizione.

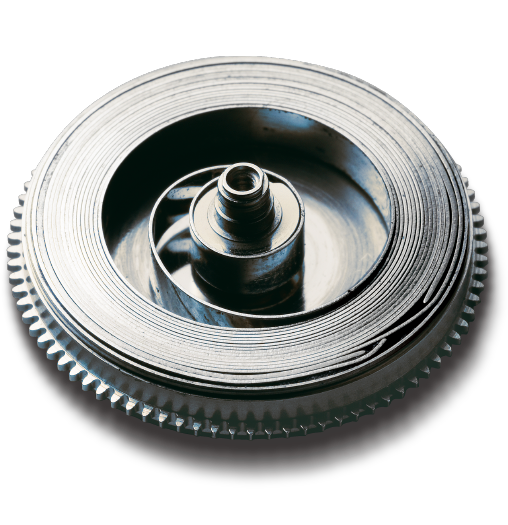

4. La molla
Con la molla rinforzata sviluppata per il Calibro 9S85 a 10 oscillazioni, Grand Seiko ha raggiunto il livello di momento necessario per una riserva di carica fino a 55 ore.
Le estremità dei denti della ruota di scappamento sono progettate per una maggiore ritenzione della lubrificazione
QUALITÀ
Controllo di qualità per il più rigoroso standard di precisione
Precisione maggiore di quella di un cronometro

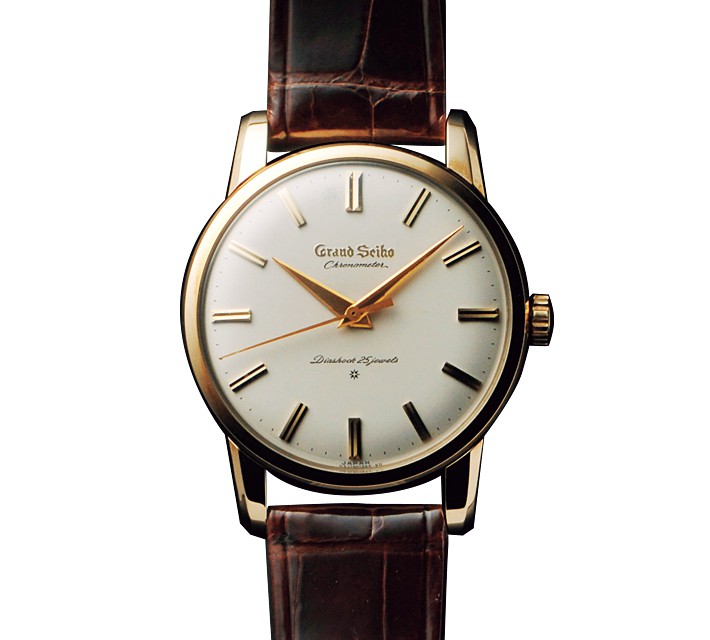

Il primo Grand Seiko nato nel 1960 riportava sul quadrante la dicitura 'Chronometer' per indicare la sua precisione equivalente al grado superiore dello standard di cronometro stabilito dai Bureaux Officiels de Contrôle de la Marche des Montres dell'epoca.
Tuttavia gli orologi Grand Seiko di oggi non portano più questa designazione visto che negli anni '70 Grand Seiko introdusse un suo proprio standard, più elevato. L'ultima versione di questo standard, il 'New GS Standard', fu pubblicato nel 1998, una normativa più rigorosa di qualsiasi altro standard.
Alcune versioni con una regolazione speciale del Calibro 9S possiedono caratteristiche ancora superiori. Denominate 'Grand Seiko Special Standard', queste versioni possiedono una precisione di marcia di + 4 / -2 secondi al giorno.

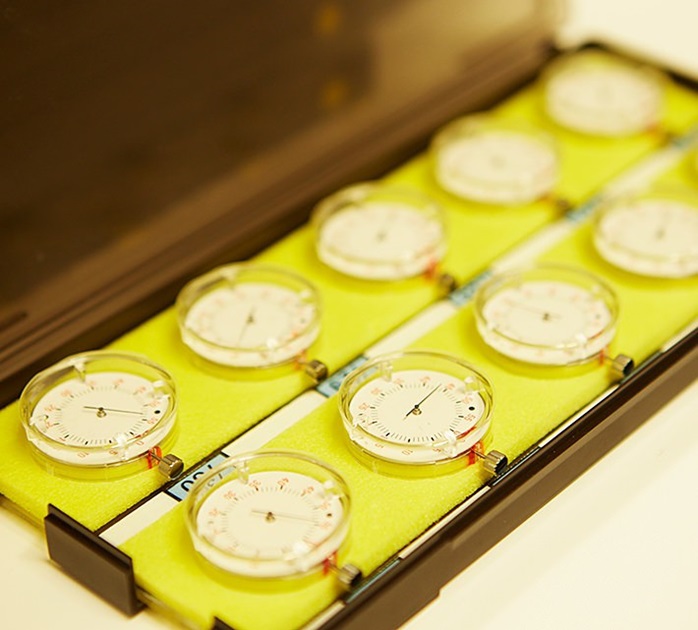

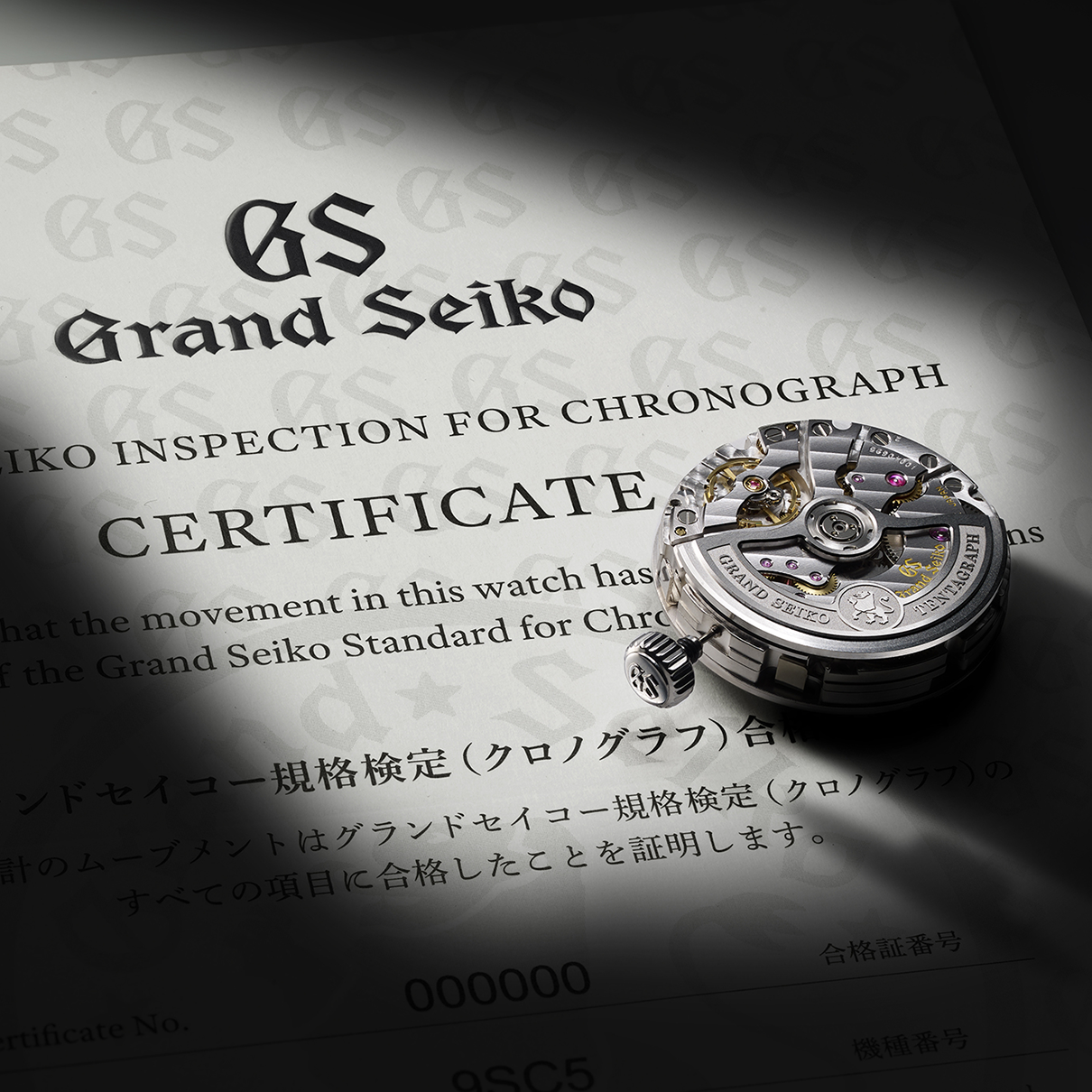

Un test della durata di 17 giorni
Il movimento meccanico 9S viene testato sulla base di un unico e rigoroso gruppo di standard nel corso di 17 giorni. Il movimento viene testato in varie condizioni, tra cui sei diverse posizioni e tre diverse temperature, e le variazioni giornaliere devono avvenire entro i limiti di tolleranze estremamente severe per meritare lo status di Grand Seiko.
La storia
L’inseguimento di un ideale, dal 1960.
Sin dall’inizio, vi fu un’idea precisa di quale fosse l’approccio da intraprendere nel tempo.
Il 18 dicembre del 1960 venne presentato il primo orologio Grand Seiko. Esso incarnava la dedizione di Grand Seiko nella ricerca del meglio assoluto in termini di precisione, bellezza e durabilità, ideali che ancora oggi definiscono Grand Seiko.
Movimento Meccanico 9S
| Precisione (in posizione statica) |
Precisione di utilizzo in condizioni d’uso comune | Riserva di carica | Vibrazioni | Rubini | Funzioni | |
|---|---|---|---|---|---|---|

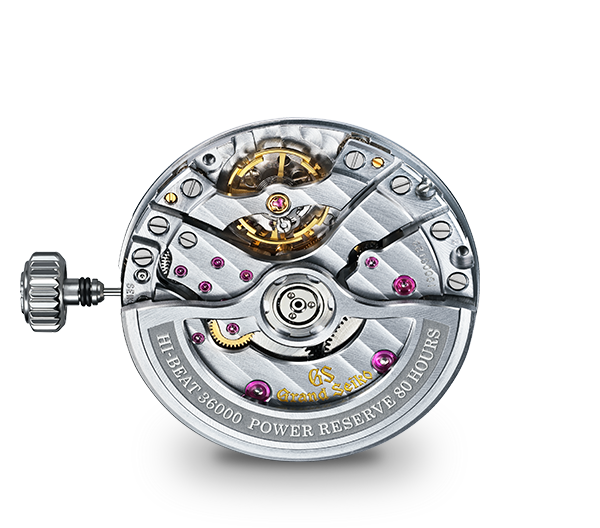

| Meccanico a carica manuale Hi-Beat 36000 80 ore Calibro 9SA4 (Meccanico a carica manuale) |
+5 a -3 secondi al giorno | +8 a -1 secondo al giorno | Circa 80 ore | 36.000 oscillazioni all'ora (10 battiti al secondo) | 47 rubini | · Scappamento a doppio impulso
· Doppio bariletto · Indicatore della riserva di carica |
| Cronografo 3 giorni Hi-Beat 36000 Calibro 9SC5 (Automatico con carica manuale) |
Da +5 a -3 secondi al giorno | Da +8 a -1 secondo al giorno | Circa 72 ore | 36.000 alternanze all'ora (10 battiti al secondo) | 60 rubini | -Cronografo
-Scappamento a doppio impulso -Doppio bariletti |
| Meccanico Hi-Beat 36.000 Altenanze/Ora, GMT Calibro 9S86 (Meccanico a carica automatica) |
da +5 a -3 secondi al giorno Nota bene: questa precisione è il risultato della misurazione della perdita/guadagno di tempo per diciassette giorni prima dell’inserimento del movimento nella cassa. La misurazione è stata effettuata in laboratorio, dove temperatura e posizione dei movimenti sono controllate. |
da +8 a -1 secondo al giorno | Circa 55 ore | 36.000 vibrazioni all’ora (10 oscillazioni al secondo) | 37 rubini | Indicazione delle 24 ore e visualizzazione del secondo fuso orario |
| Meccanico Hi-Beat 36.000 Alternanze/Ora Calibro 9S85 (Meccanico a carica automatica) |
da +5 a -3 secondi al giorno Nota bene: questa precisione è il risultato della misurazione della perdita/guadagno di tempo per diciassette giorni prima dell’inserimento del movimento nella cassa. La misurazione è stata effettuata in laboratorio, dove temperatura e posizione dei movimenti sono controllate. |
da +8 a -1 secondo al giorno | Circa 55 ore | 36.000 vibrazioni all’ora (10 oscillazioni al secondo) | 37 rubini | - |
| Automatico, Riserva Di Carica Di 3 Giorni Calibro 9S68 (Meccanico a carica automatica) |
da +5 a -3 secondi al giorno Nota bene: questa precisione è il risultato della misurazione della perdita/guadagno di tempo per diciassette giorni prima dell’inserimento del movimento nella cassa. La misurazione è stata effettuata in laboratorio, dove temperatura e posizione dei movimenti sono controllate. |
da +10 a -1 secondi al giorno | Circa 72 ore | 28.800 vibrazioni all’ora (8 oscillazioni al secondo) | 35 rubini | - |
| Automatico, Riserva Di Carica Di 3 Giorni, GMT Calibro 9S66 (Meccanico a carica automatica) |
da +5 a -3 secondi al giorno Nota bene: questa precisione è il risultato della misurazione della perdita/guadagno di tempo per diciassette giorni prima dell’inserimento del movimento nella cassa. La misurazione è stata effettuata in laboratorio, dove temperatura e posizione dei movimenti sono controllate. |
da +10 a -1 secondi al giorno | Circa 72 ore | 28.800 vibrazioni all’ora (8 oscillazioni al secondo) | 35 rubini | Indicazione delle 24 ore e visualizzazione del secondo fuso orario |
| Automatico, Riserva Di Carica Di 3 Giorni Calibro 9S65 (Meccanico a carica automatica) |
da +5 a -3 secondi al giorno Nota bene: questa precisione è il risultato della misurazione della perdita/guadagno di tempo per diciassette giorni prima dell’inserimento del movimento nella cassa. La misurazione è stata effettuata in laboratorio, dove temperatura e posizione dei movimenti sono controllate.a |
da +10 a -1 secondi al giorno | Circa 72 ore | 28.800 vibrazioni all’ora (8 oscillazioni al secondo) | 35 rubini | - |
| Carica manuale Calibro 9S64 (Carica manuale meccanica) |
Da -3 a +5 secondi al giorno | Da -1 a +10 secondi al giorno | Circa 72 ore | 28.800 alternanze orarie (8 battiti al secondo) | 24 gemme | - |
| Hi-Beat 36000 80 Ore Calibro 9SA5 (Automatico con carica manuale) |
Da +5 a -3 secondi al giorno | Da +8 a -1 secondo al giorno | Circa 80 ore | 36.000 vibrazioni all'ora (10 battiti al secondo) | 47 rubini | -Scappamento a doppio impulso
-Doppio bariletto -Meccanismo di cambio data istantaneo |
| Automatica di piccole dimensioni Calibro 9S27 (Meccanico a carica automatica) |
+8 a -3 secondi al giorno | +10 a -5 secondi al giorno | Circa 50 ore | 28.800 alternanze orarie (8 battiti al secondo) | 35 rubini | -Indicazione della data |
