Un chronographe est une montre qui, en plus de sa fonction d’affichage de l’heure, permet de mesurer une durée avec précision. La fonction de chronométrage de cette montre permet de mesurer une durée de 12 heures au maximum.
Avant d’utiliser la fonction de chronométrage
-
Assurez-vous que le ressort moteur est suffisamment remonté.
-
Assurez-vous que l’aiguille des secondes centrale du chronographe indique la position 0.
Vérifiez que l’indicateur de réserve de marche affiche l’état de pleine charge du ressort moteur.
Avant d’utiliser le chronographe, assurez-vous que la montre fonctionne.
Si ce n’est pas le cas, appuyez sur le bouton R.A.Z.
Ne retirez pas la couronne pendant que le chronographe fonctionne, car ceci arrêterait son fonctionnement.

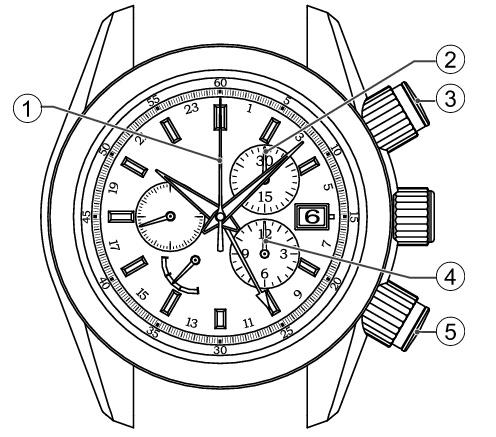

Nom des pièces du chronographe et leur fonction
-
Aiguille des secondes centrale du chrono
-
Cadran de 30 minutes
Aiguille des minutes du chrono -
Bouton MARCHE/ARRÊT
-
Cadran de 12 heures
Aiguille des heures du chrono -
Bouton R.A.Z.
L’orientation et le design de l’affichage peuvent varier selon le modèle.
Certains modèles ont des boutons de type vissable.
Bouton de type à vis d’arrêt
Certains modèles sont pourvus d’un bouton MARCHE/ARRÊT et d’un bouton R.A.Z., dotés d’un mécanisme à vis d’arrêt. Ces boutons à vis d’arrêt comportent une bague de bouton. Pour actionner un bouton à vis d’arrêt, tournez d’abord la bague pour le débloquer.
Cette démarche n’est pas nécessaire pour les montres sans bouton à vis d’arrêt.
Tournez à fond le bouton jusqu’à ce que rentre le bouchon coulissant et que la bague ne puisse plus tourner. Une fois que le bouton est complètement tourné, il est totalement débloqué.
Bouton à vis d’arrêt verrouillé
Bouchon coulissant
Bague de bouton
Bouton à vis d’arrêt déverrouillé
Ligne de repère
Bague de bouton
Bouton à vis d’arrêt verrouillé
Bouchon coulissant
Bague de bouton
Bouton à vis d’arrêt déverrouillé
Ligne de repère
Bague de bouton

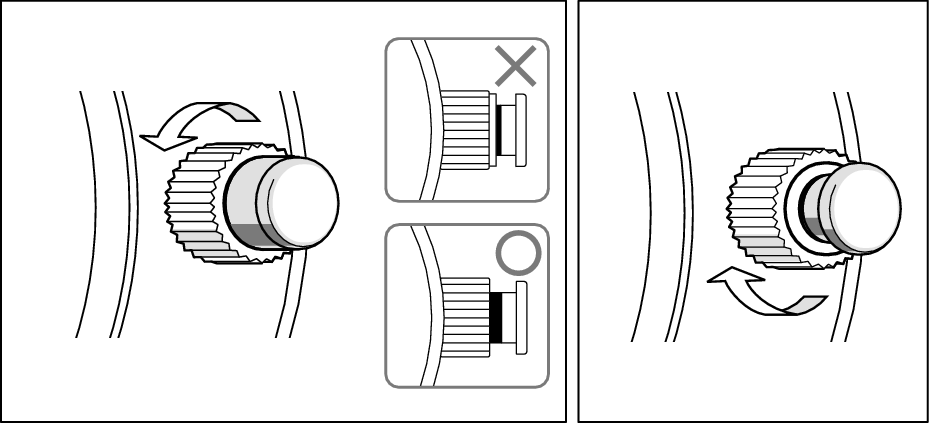

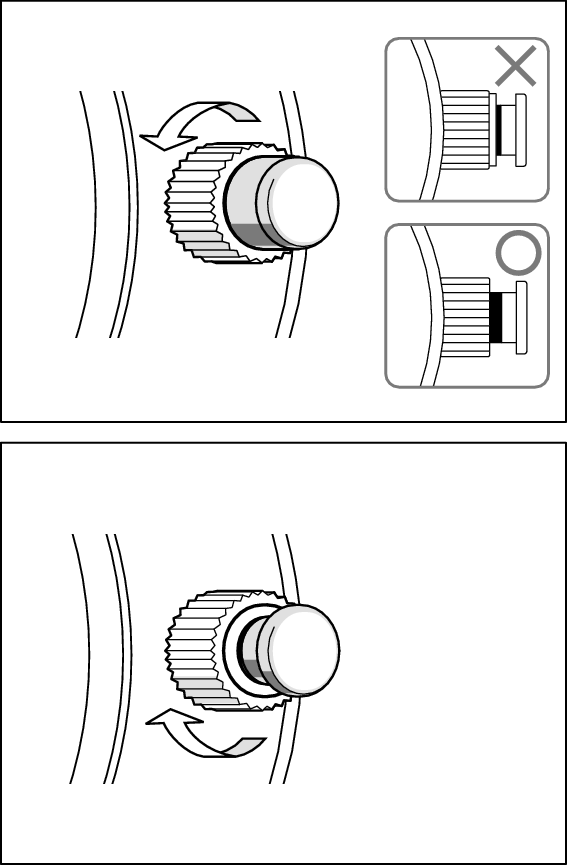

Utilisation du bouton à vis d’arrêt
Comment déverrouiller
Pour relâcher
Tournez la bague jusqu’à son arrêt
Comment verrouiller
Pour bloquer
Tournez la bague jusqu’à son arrêt
Comment déverrouiller
Pour relâcher
Tournez la bague jusqu’à son arrêt
Comment verrouiller
Pour bloquer
Tournez la bague jusqu’à son arrêt
Tournez le bouton de sonnerie dans le sens antihoraire (vers 6h00) pour abaisser graduellement le couvercle coulissant. Continuez à tourner la bague de bouton jusqu’à ce que la ligne de repère soit clairement visible et que la bague de bouton ne puisse plus être tournée. Le bouton à vis d’arrêt est ainsi déverrouillé et peut être actionné.
Tournez le bouton de sonnerie dans le sens horaire (vers 12h00) jusqu’à l’arrêt. La bouton à vis d’arrêt est ainsi complètement verrouillé. Après avoir utilisé le bouton, prenez soin de le verrouiller à nouveau.
Des corps étrangers et de la contamination peuvent occasionner un mauvais fonctionnement de la couronne et/ou des boutons.
Utilisation de la fonction du chronographe (chronomètre)
-
Assurez-vous que le ressort moteur est suffisamment remonté et que la montre fonctionne.
-
Si la montre a des boutons à vis d’arrêt, déverrouillez-les.
-
Lancez le chronométrage.
-
Arrêtez le chronométrage.
-
Réinitialisez les aiguilles du chrono.

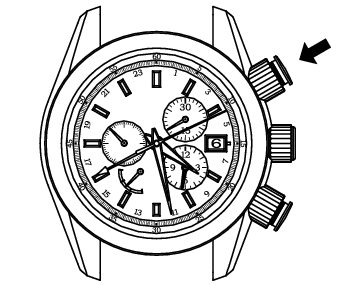

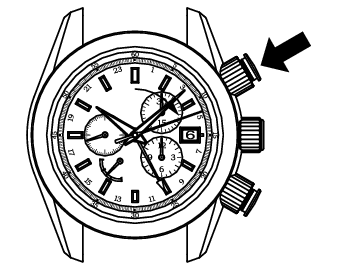

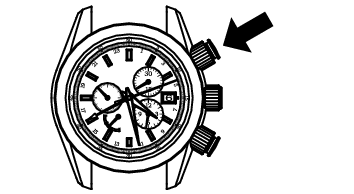

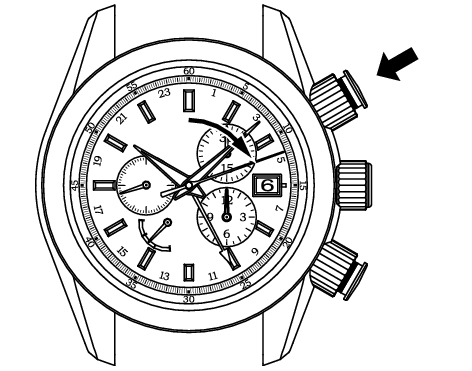

Par une pression sur le bouton MARCHE/ARRÊT, les aiguilles du chronographe se mettent en marche et il commence à mesurer la durée.
Au moment où vous souhaitez arrêter la mesure, appuyez à nouveau sur le bouton MARCHE/ARRÊT pour arrêter les aiguilles du chrono.
【Exemple】
6 heures 20 minutes 10 secondes et 8
L’aiguille des minutes du chrono sur le cadran de 30 minutes effectue deux tours complets en une heure
Pour lire le cadran de 30 minutes, consultez l’affichage du cadran de 12 heures comme indication approximative.

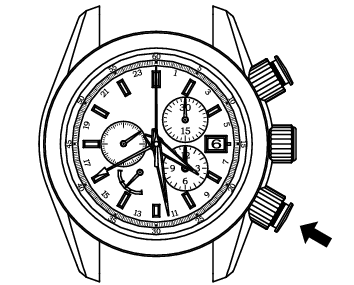

Après avoir arrêté les aiguilles du chrono, appuyez sur le bouton R.A.Z. pour ramener toutes les aiguilles du chrono à leur position 0.
Mesure par accumulation du temps écoulé
-
Assurez-vous que le ressort moteur est suffisamment remonté et que la montre fonctionne.
-
Si la montre a des boutons à vis d’arrêt, déverrouillez-les.
-
Lancez le chronométrage.
-
Arrêtez le chronométrage.
-
Relancez le chronométrage.
-
Arrêtez le chronométrage.
-
Répétez successivement ces mesures.
-
Réinitialisez les aiguilles du chronographe.

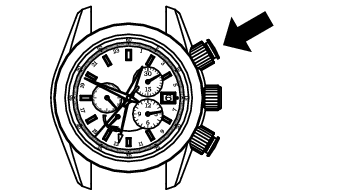

Par une pression sur le bouton MARCHE/ARRÊT, les aiguilles du chronographe se mettent en marche et il commence à mesurer la durée.
Lorsque vous souhaitez arrêter la première mesure, appuyez à nouveau sur le bouton MARCHE/ARRÊT pour arrêter les aiguilles du chronographe. La durée mesurée sera affichée.
Dès que le bouton MARCHE/ARRÊT est à nouveau actionné, les aiguilles du chronographe se remettent en marche à partir de la position où elles avaient été arrêtées.
Lorsque vous souhaitez arrêter la deuxième mesure, appuyez à nouveau sur le bouton MARCHE/ARRÊT pour arrêter les aiguilles du chronographe. La durée mesurée qui sera affichée est le total des première et deuxième mesures (temps écoulé accumulé).
Les étapes
et
ci-dessus peuvent être répétées selon les besoins. Tandis que vous répétez la pression sur le bouton MARCHE/ARRÊT, la mesure s’arrête et recommence, alors que les durées écoulées sont accumulées.

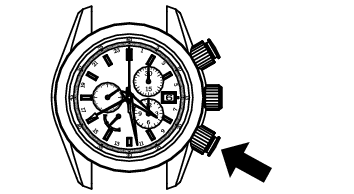

Après avoir arrêté les aiguilles du chronographe, appuyez sur le bouton R.A.Z. pour ramener toutes les aiguilles du chronographe à leur position 0.
Utilisation du tachymètre
Le tachymètre permet de mesurer une vitesse moyenne ou un taux moyen de productivité selon une unité de temps.

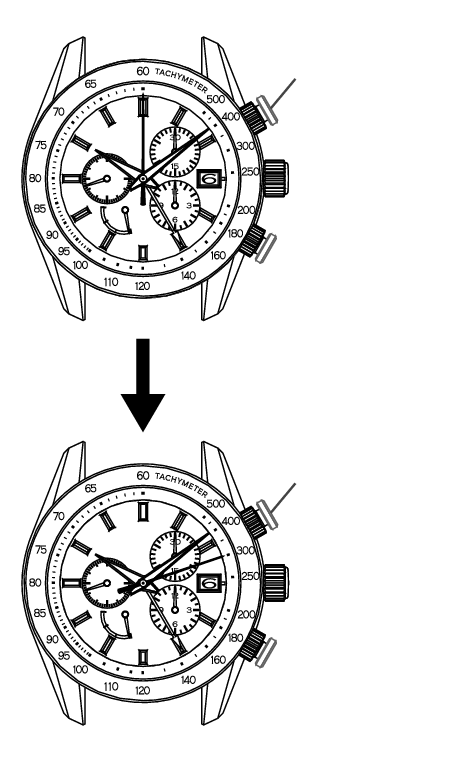

Calcul de la vitesse moyenne d’un véhicule
【Exemple】
Mesure de la durée nécessaire pour parcourir un kilomètre
-

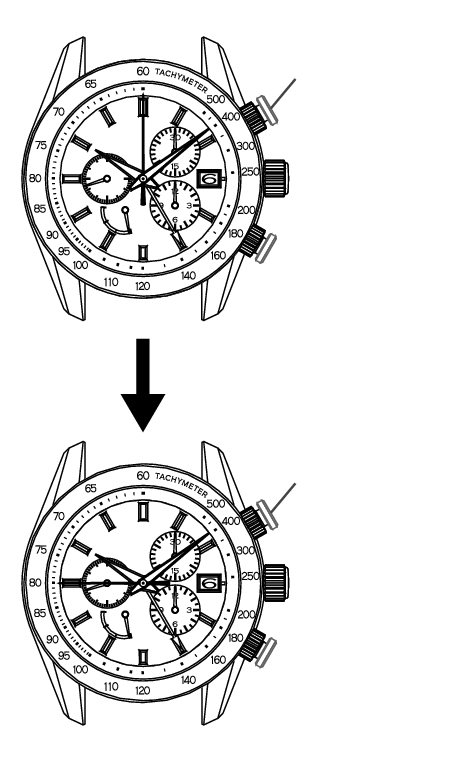

Quand le véhicule franchit la ligne de départ, appuyez sur le bouton MARCHE/ARRÊT pour lancer le chronométrage.
-
Quand le véhicule passe la borne de 1 kilomètre, appuyez sur le bouton MARCHE/ARRÊT pour arrêter le chronométrage. Sur l’échelle de tachymètre, lisez la valeur indiquée par l’aiguille des secondes du chrono.
Bouton MARCHE/ARRÊT
Bouton MARCHE/ARRÊT
1 km
Le résultat affiché signifie que la vitesse moyenne du véhicule est de 80 km/h.
Bouton MARCHE/ARRÊT
Bouton MARCHE/ARRÊT
1 km
Le résultat affiché signifie que la vitesse moyenne du véhicule est de 80 km/h.

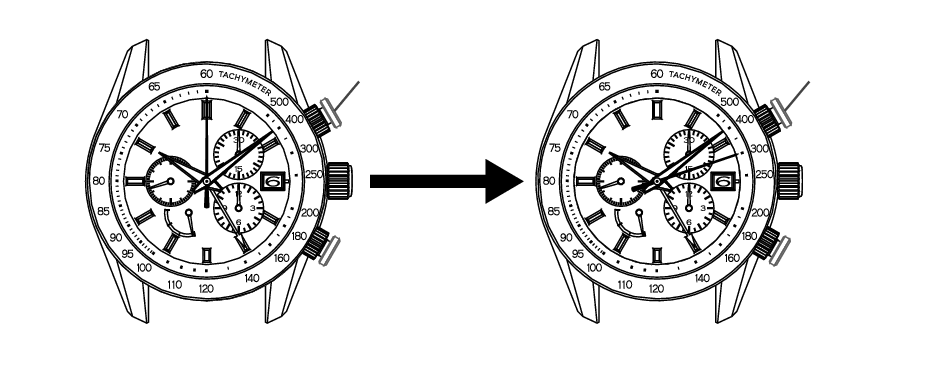

Calcul d’un taux de productivité par heure
【Exemple】
Mesure de la durée requise pour produire un article
-

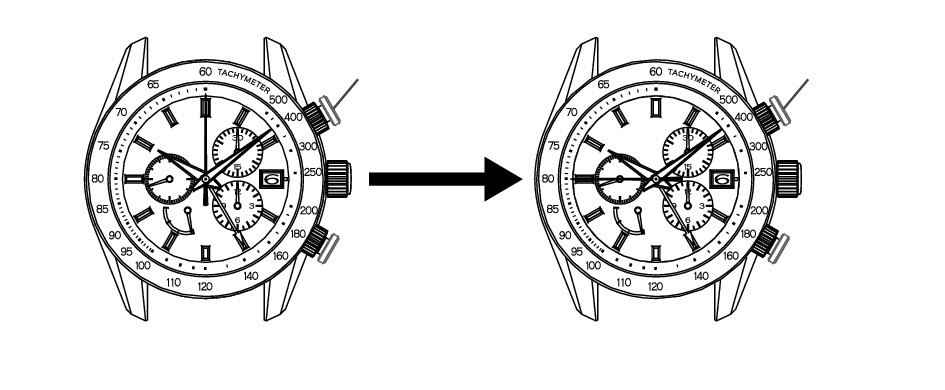

Au début de la production, appuyez sur le bouton MARCHE/ARRÊT pour lancer le chronométrage.
-
Quand la production est terminée, appuyez sur le bouton MARCHE/ARRÊT pour arrêter le chronométrage. Sur l’échelle de tachymètre, lisez la valeur indiquée par l’aiguille des secondes du chrono.
Bouton MARCHE/ARRÊT
Bouton MARCHE/ARRÊT
1 article
Le résultat affiché signifie que le taux moyen de productivité est de 300 unités/h.
Bouton MARCHE/ARRÊT
Bouton MARCHE/ARRÊT
1 article
Le résultat affiché signifie que le taux moyen de productivité est de 300 unités/h.
