Capítulo 7
La evolución del eficaz mecanismo de cuerda 9R Spring Drive.
![](../assets/img/vol7/img01.jpg)

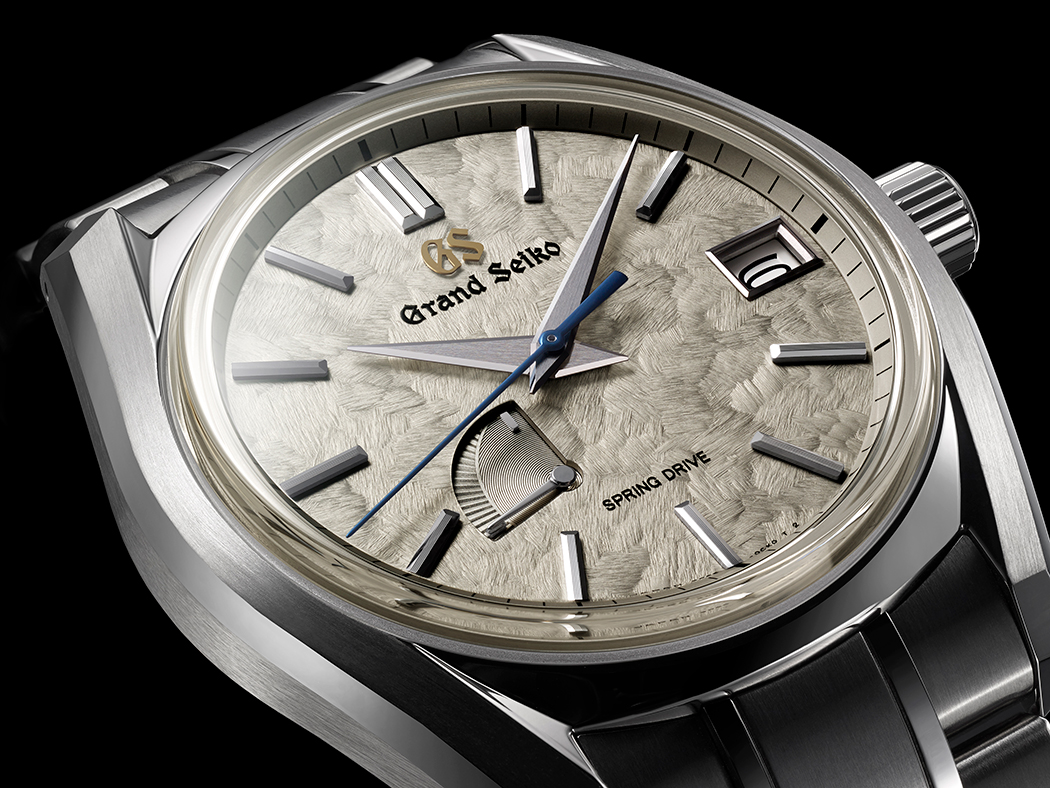

En los relojes automáticos, la reserva de marcha suele considerarse una especificación importante que contribuye a la comodidad, y así es. Pero si el movimiento de un reloj no puede cargarse de forma rápida y eficiente, su larga reserva de marcha puede resultar inútil.

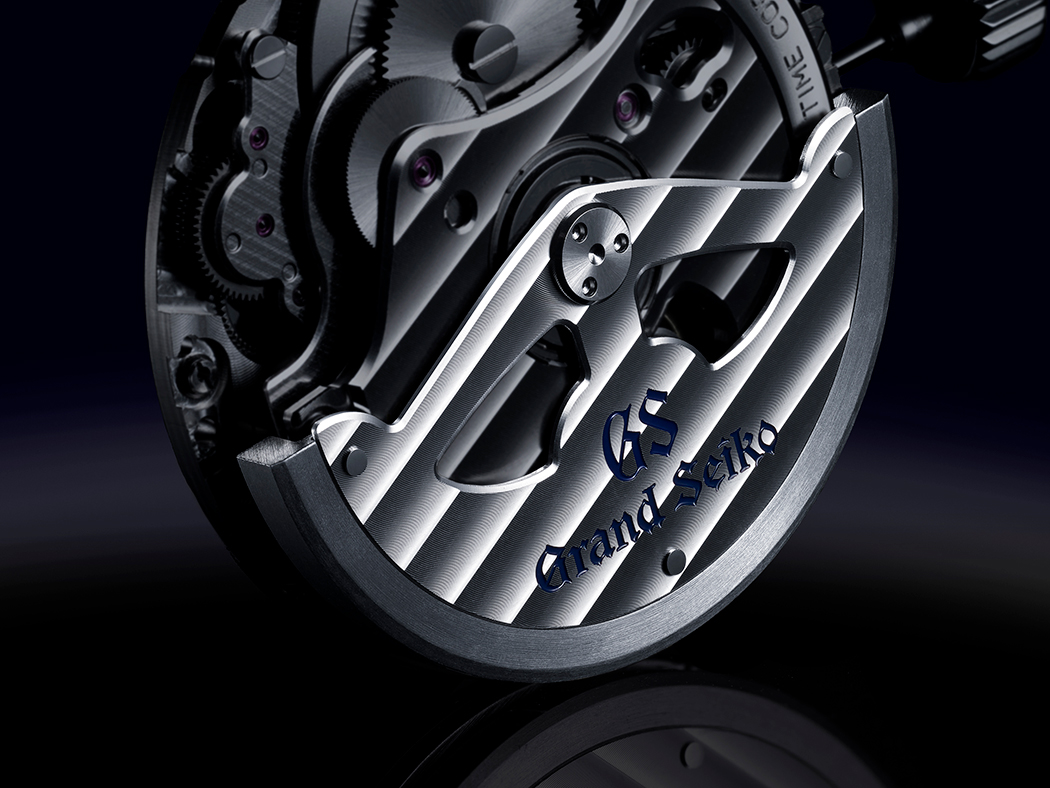

Para que el primer Calibre 9R se hiciera realidad, debía poseer el alto nivel de funcionalidad y facilidad de uso que se consideran esenciales para Grand Seiko. Con ese fin, el Calibre 9R65 estaba equipado con una amplia reserva de marcha de 72 horas, pero también con un sistema de cuerda automática muy eficaz para garantizar que pudiera ponerse en marcha rápidamente con los movimientos naturales del usuario.
![](../assets/img/vol7/img02.jpg)

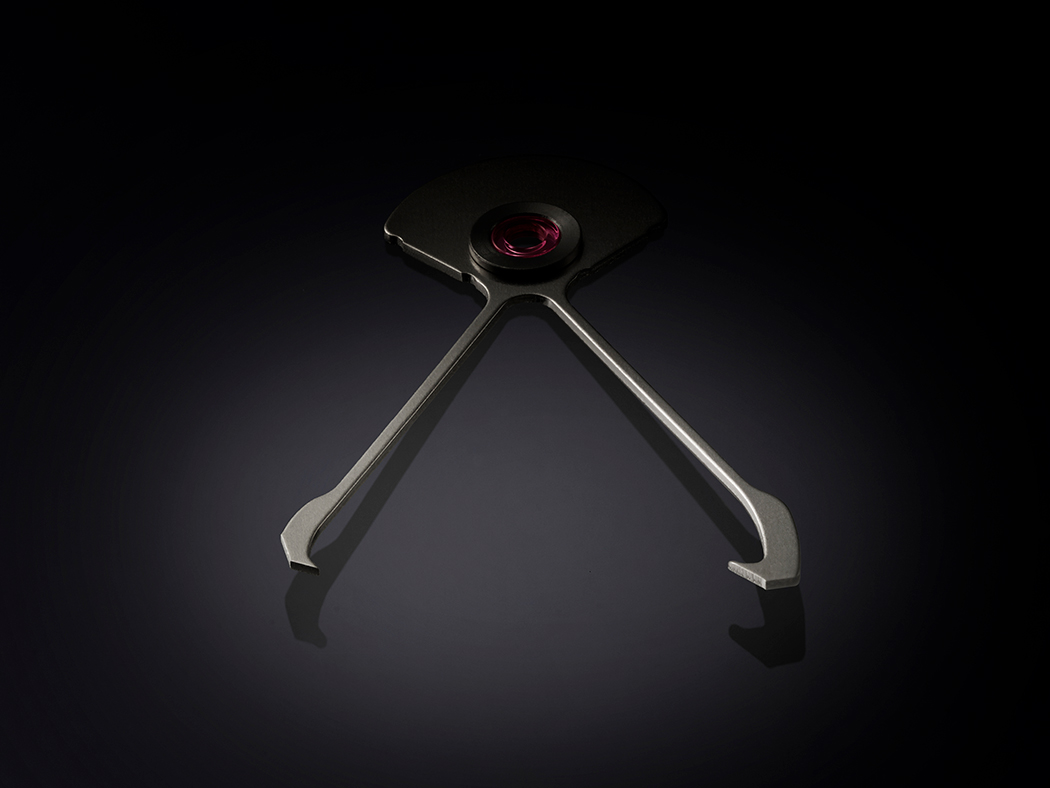

Desarrollado por Suwa Seikosha (ahora Seiko Epson Corporation) en 1959, la palanca mágica es uno de los mecanismos de cuerda automática más conocidos de la relojería, habiendo resistido la prueba del tiempo gracias a su eficiencia, simplicidad y número relativamente pequeño de piezas. Utilizando un sistema de palanca para asegurar que el muelle real se enrolla independientemente de la dirección de la masa oscilante, se empleó en algunos relojes automáticos Grand Seiko de la década de 1960, incluyendo el 62GS y 61GS.
El primer movimiento 9R Spring Drive, que debutó en 2004, también se basaba en la palanca mágica, aunque con mejoras significativas. La versión del Magic Lever que se encuentra en el Calibre 9R65 es aún más eficiente y sensible a los movimientos del brazo de los usuarios que las implementaciones anteriores. En el siglo XXI, gracias a las numerosas tecnologías y dispositivos que nos hacen la vida más cómoda, tendemos a mover menos los brazos que en los años 50 y 60. Con el Caliber 9R65, la palanca mágica se adapta mejor a los movimientos del brazo del usuario. Con el Calibre 9R65, la resistencia de los brazos de la palanca de trinquete y la distancia que recorren cuando gira la masa oscilante se revisaron desde cero para mejorar el rendimiento.
![](../assets/img/vol7/img03.jpg)
La Magic Lever se mejoró de nuevo en la serie 9RA, la última generación de movimientos automáticos 9R. Para el 9RA, numerosas consideraciones de diseño y rendimiento hicieron necesario un sistema de cuerda actualizado; afortunadamente, la Palanca Mágica pudo adaptarse aún más. La serie 9RA está equipada con barriletes de doble tamaño, cada uno de los cuales contiene un muelle real al que hay que dar cuerda. Las formas de los dientes de los engranajes del mecanismo de cuerda automática se mejoraron para aumentar la eficacia de la cuerda.

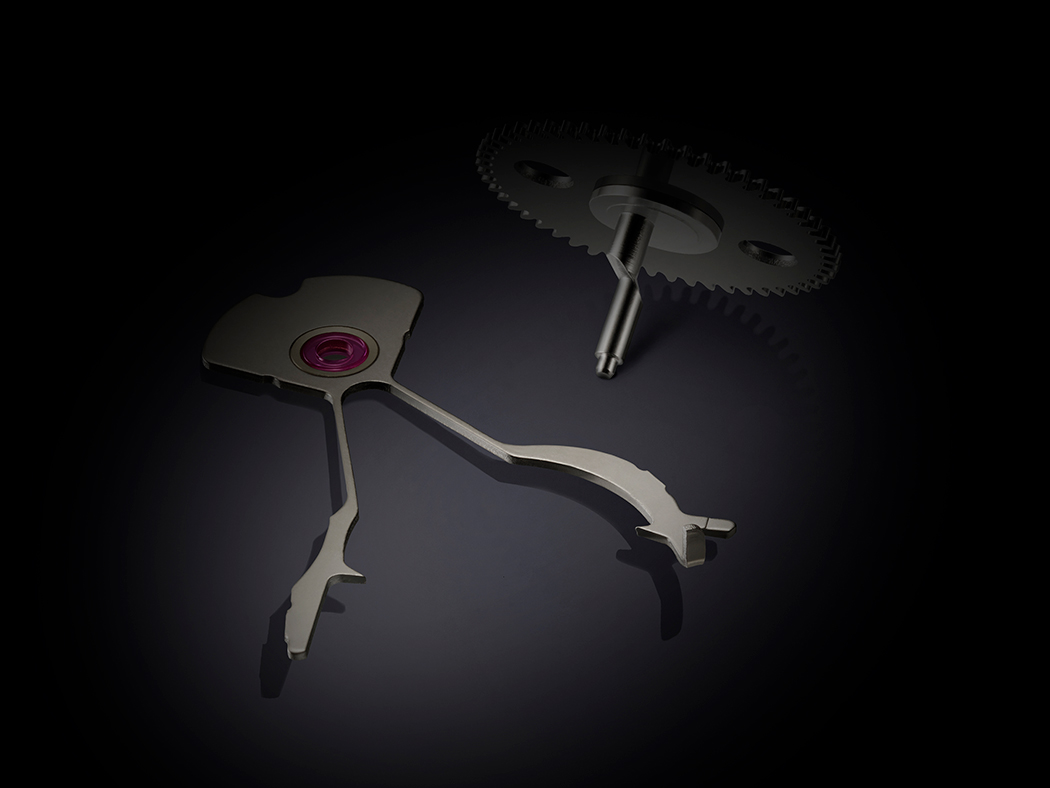

La búsqueda de un movimiento más delgado requería un nuevo enfoque en el diseño del movimiento, así como en la fabricación de los componentes. Se desarrolló una Palanca Mágica con la rueda de la manivela desplazada del centro del movimiento, reduciendo así el número de piezas superpuestas. La Palanca Mágica desplazada permite el notable grosor de 5 mm del Calibre 9RA2, que es 0,8 mm más fino que el 9R65, al tiempo que ofrece una reserva de marcha de cinco días frente a tres.
![](../assets/img/vol7/img04.jpg)
Los retos de la reserva de marcha, el acabado y el tamaño han dado forma al desarrollo del 9R Spring Drive a lo largo de los años. Superar cada uno de ellos ha sido esencial para concebir y desarrollar una serie de movimientos que lleva el nombre de Grand Seiko. Igualmente importante ha sido la búsqueda de una excelente eficiencia de cuerda, una búsqueda que ha sido posible gracias a la evolución de un mecanismo simple pero ingenioso creado en 1959.
