> SÅDAN BRUGES URET > Kronograf (for Cal. 9SC5)

Kronograf (for Cal. 9SC5)

En kronograf er et ur, der har en stopursfunktion ud over en tidsdisplaysfunktion. Dette ur har en stopursfunktion, som kan måle tid op til 12 timer.

Før du bruger stopursfunktionen

  1. Sørg for, at hovedfjederen er tilstrækkeligt trukket op.

    2. Når du bruger stopuret, skal du sikre dig, at uret fungerer.

  2. Sørg for, at den midterste kronografs sekundviser peger mod 0-positionen.

    3. Hvis den ikke peger på 0-positionen, skal du trykke på NULSTIL-knappen.

    Træk ikke kronen ud, mens stopursfunktionen er i drift, da det vil stoppe målingen.

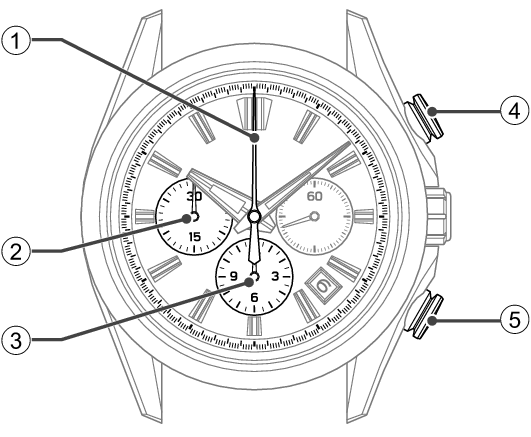

Navne på kronografdelene og deres funktion

9SC5_Chronograph_Names of the parts

  1. Central kronograf-sekundviser

  2. 30 minutters urskive
    Kronograf-minutviser

  3. 12-timers urskive
    Kronograf-timeviser

  4. START/STOP-knap

  5. NULSTIL-knap

Orientering og design af displayet kan variere alt efter modellen.

Sådan bruges kronograffunktionen (stopur).

  1. Sørg for, at hovedfjederen er tilstrækkeligt trukket op, og at uret går.

  2. Start måletiden.

    3. Når du trykker på START/STOP-knappen, begynder kronografviserne at bevæge sig, og stopuret begynder at måle tiden.

    9SC5_Chronograph_Set Time-1

  3. Stop måletiden.

    4. I det øjeblik du ønsker at afslutte målingen, skal du trykke på START/STOP-knappen igen for at stoppe kronografviserne.

    【Eks.】

    6 timer 20 minutter 10 sekunder og 8

    Kronografens minutviser på 30-minutters-skiven fuldfører to hele rotationer på en time.

    For at læse 30-minutters-urskiven, se displayet på 12-timers-urskiven som en grov indikation.

    9SC5_Chronograph_Set Time-2

  4. Nulstil kronografens visere.

    5. Når du har stoppet kronografviserne, skal du trykke på NULSTIL-knappen for at sætte alle kronografviserne tilbage til 0-positionen.

    9SC5_Chronograph_Set Time-3

Måling af akkumuleret forløbet tid

  1. Sørg for, at hovedfjederen er tilstrækkeligt trukket op, og at uret går.

  2. Start måletiden.

    3. Når du trykker på START/STOP-knappen, begynder kronografviserne at bevæge sig, og stopuret begynder at måle tiden.

    9SC5_Total_Set Time-1

  3. Stop måletiden.

    4. I det øjeblik du ønsker at afslutte den første måling, skal du trykke på START/STOP-knappen igen for at stoppe kronografviserne. Den målte tid vil blive vist.

    9SC5_Total_Set Time-2

  4. Genstart måletiden.

    5. Ved at trykke på START/STOP-knappen igen, begynder kronografviserne at bevæge sig fra den position, de tidligere var stoppet.

    9SC5_Total_Set Time-3

  5. Stop måletiden.

    6. I det øjeblik du ønsker at afslutte den anden måling, skal du trykke på START/STOP-knappen igen for at stoppe kronografviserne. Den målte tid, der vises på dette tid, vil være summen af den første og den anden måling (akkumuleret forløbet tid).

    9SC5_Total_Set Time-4

  6. Gentag måletiden kumulativt.

    7. Trin Num5 og Num6 derover kan gentages efter behov. Når du gentager tryk på START/STOP-knappen, stopper målingen og starter igen, og hver forløbet tidsmåling vil blive akkumuleret.

  7. Nulstil kronografens visere.

    8. Når du har stoppet kronografviserne, skal du trykke på NULSTIL-knappen for at for at sætte alle kronografviserne tilbage til 0-positionen.

    9SC5_Total_Set Time-5

Sådan bruges tachymeteret

Tachymeteret kan bruges til at måle gennemsnitshastighed eller produktivitet pr. tidsenhed.

Sådan måler du gennemsnitshastigheden på dit køretøj

【Eks.】

Mål den tid, det tager dit køretøj at køre en kilometer

  1. Når bilen passerer startlinjen, skal du trykke på START/STOP-knappen for at starte stopuret.

  2. Når bilen krydser 1-kilometer-mærket, skal du trykke på START/STOP-knappen for at stoppe stopuret. Læs tallet på tachymeterskalaen, som det midterste stopurs sekundviser peger på.

9SC5_TACHYMETER-1 + 9R96_TACHYMETER-1

START/STOP-knap

START/STOP-knap

1 km

Det målte resultat viser, at køretøjets gennemsnitshastighed er 80 km/t.

9SC5_TACHYMETER-1 V + 9R96_TACHYMETER-1 V

START/STOP-knap

START/STOP-knap

1 km

Det målte resultat viser, at køretøjets gennemsnitshastighed er 80 km/t.

Sådan beregnes produktivitetsraten pr. time

【Eks.】

Mål den tid, det tager at producere en enhed

  1. Ved starten af produktionen skal du trykke på START/STOP-knappen for at starte stopuret.

  2. Når produktionen er afsluttet, tryk på START/STOP-knappen for at stoppe stopuret. Læs tallet på tachymeterskalaen, som det midterste stopurs sekundviser peger på.

9SC5_TACHYMETER-2 + 9R96_TACHYMETER-2

START/STOP-knap

START/STOP-knap

1 enhed

Det målte resultat viser, at den gennemsnitlige produktivitet er 300 enheder/t.

9SC5_TACHYMETER-2 V + 9R96_TACHYMETER-2 V

START/STOP-knap

START/STOP-knap

1 enhed

Det målte resultat viser, at den gennemsnitlige produktivitet er 300 enheder/t.
