9S Mechanik
Grand Seiko wurde aus dem Wunsch geboren, die beste Uhr der Welt zu bauen, und mit der Kollektion wird die Präzision von mechanischen Uhren bis an die Grenzen der Uhrentechnologie herangeführt.
Als Marke einer echten Uhrenmanufaktur vereint Grand Seiko die neueste Technologie mit der ganzen Vielfalt der Handwerkskunst, um die Uhrmacherei zu neuen Höhepunkten zu führen.

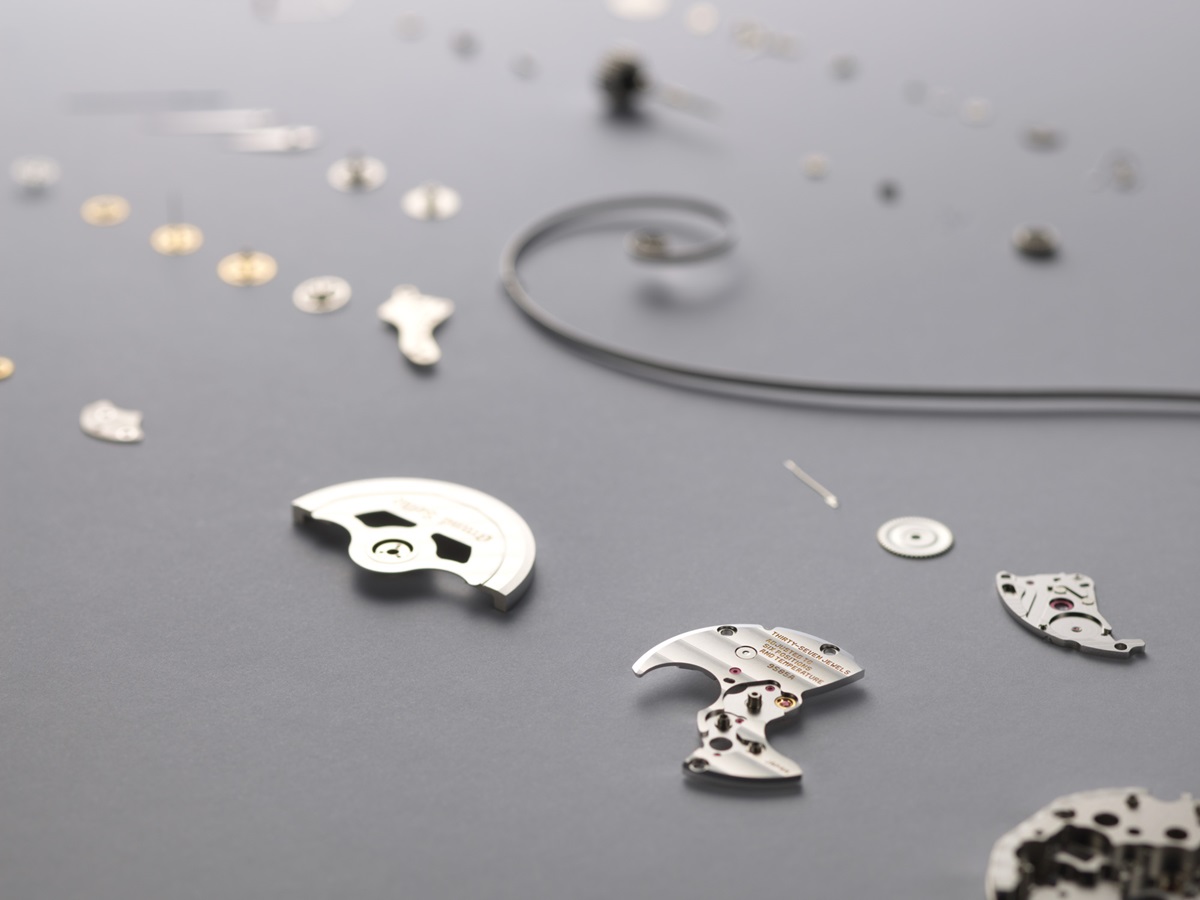

Eine mechanische Uhr besteht aus 200 bis 300 Einzelteilen, die alle perfekt verarbeitet sein müssen, um die reibungslose Funktionalität und hohe Präzision des Kalibers zu gewährleisten. Bei der Herstellung seiner Ankerhemmungen setzt Seiko die MEMS-Technologie (Micro Electro Mechanical Systems) ein, die mit der mechanischen Präzision der Teile Seikos technologische Spitzenposition unter Beweis stellt.
Die Werkteile für sich genommen können jedoch nicht das hohe Präzisionsniveau ausmachen, für das Grand Seiko bekannt ist.
Die Aufgabe der Montage bei Grand Seiko übernehmen HandwerkerInnen, die ihre Fertigkeit soweit verfeinert haben, dass sie von Hand Teile auf Toleranzen von einem hundertstel Millimeter justieren können. Diese äußerst detailgenaue Handwerkskunst hat die sehr präzise Zeitmessung des mechanischen Uhrwerks 9S erst möglich gemacht.
Mechanismus
Mechanical watches utilize an escapement, a self-contained device that draws its power from the motive force of a mainspring and also uses this power to regulate the speed at which the spring unwinds. It is a system which has remained largely unchanged since moving hands were first used to tell time.
A wound-up mainspring exerts force to turn gears at a set speed as it unwinds. The precision of the system as a whole is dictated by this speed and the escapement mechanism, comprising the balance, pallet fork, and escape wheel.
The pallet fork sets the pace for the revolving escape wheel and it, itself, operates in accordance with the oscillating balance.
The balance rotates back and forth like a pendulum, ensuring that the mainspring unwinds at an even speed over an extended period of time. In doing so, the balance effects the steady rotation of the hour, minute, and seconds hands.

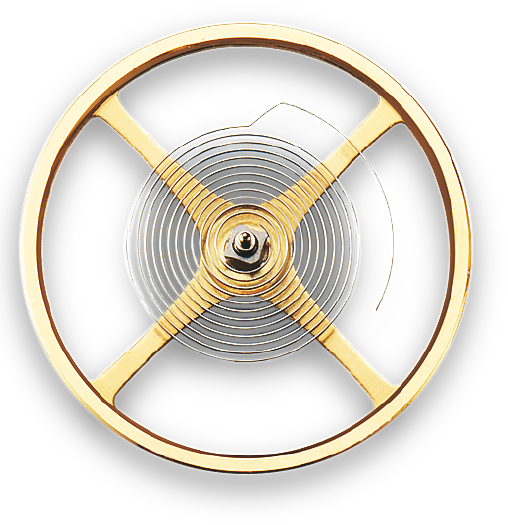

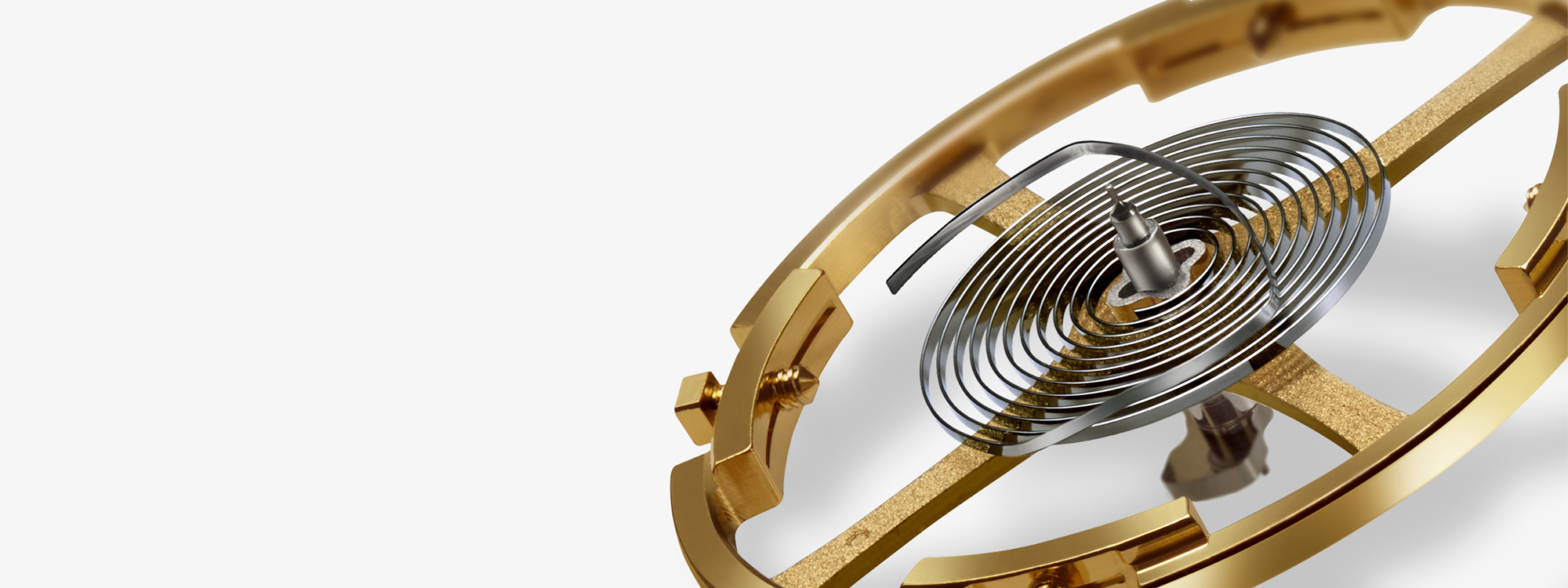

Adjusting the hairspring – the key to precise timekeeping
The hairspring is the critical component at the heart of a mechanical watch as it governs its precision.
The elegantly coiled hairsprings are akin to living creatures, with individual characters all their own. Our craftsmen and women can identify and work with this variation, inserting pincers into the spaces within the coil to make adjustments by hand with a precision of one hundredth of a millimeter.
The beautiful ripple-like vibrations of a properly adjusted hairspring are enough to bring a smile to the face of any craftsman. To see the spring come alive is to witness the birth of a mechanical watch and is the moment when the watchmaker’s work transcends manufacturing to become a work of art.

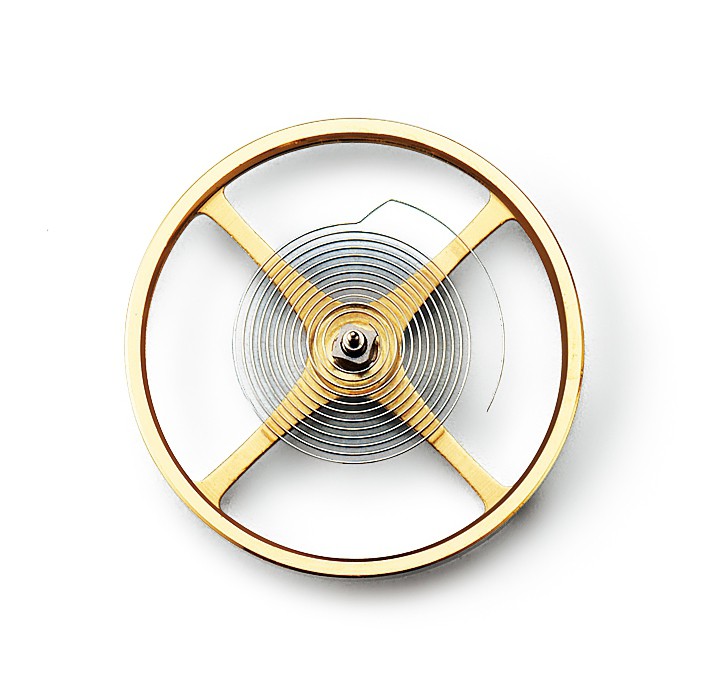

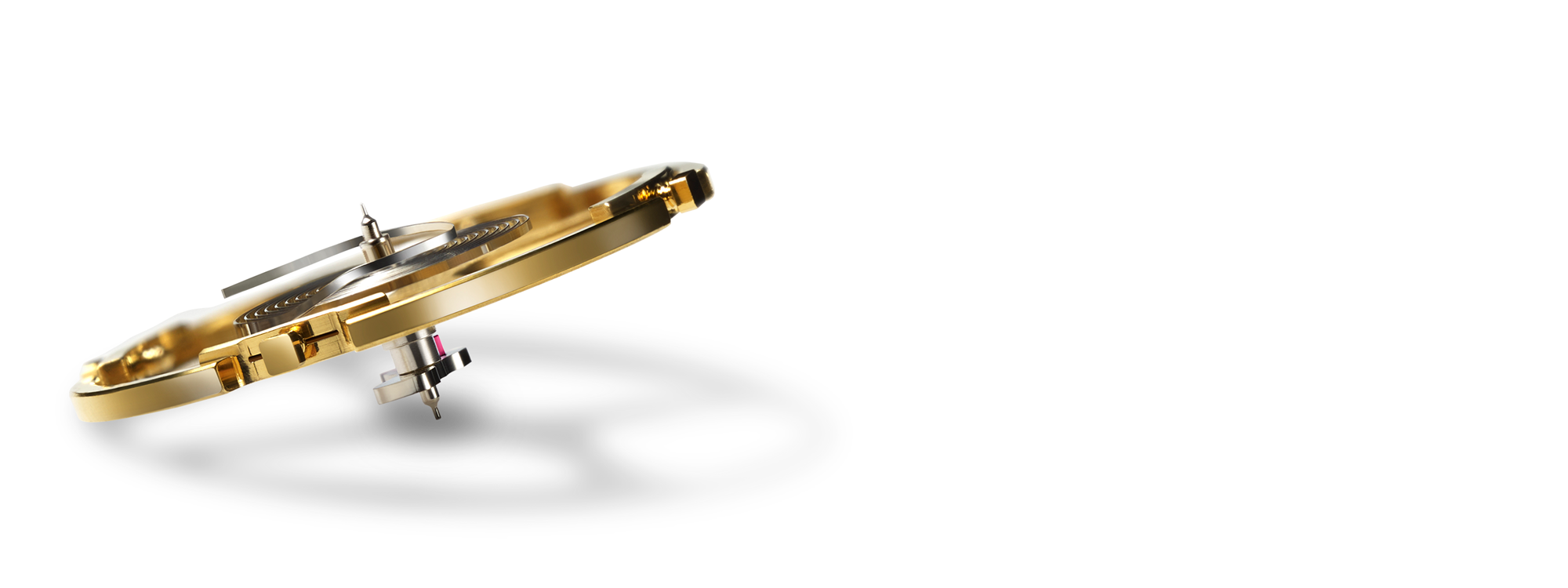

The balance wheel
– a pillar of precision
The balance wheel is the component that ensures a consistent beat. This part is so critical to the overall precision of every Grand Seiko watch that its weight is adjusted to tolerances of one ten thousandth of a gram.
Because it is so sensitive, even the slightest temperature change can cause it to expand or contract, potentially leading to distortions in shape.
The 9S mechanical movement minimizes effects of temperature on the balance wheel and preserves overall precision by adding an additional arm over the usual two or three.
While this attention to detail increases the level of work required in the manufacture of the balance wheel, it is a vital to the maintenance of the highest possible levels of precision. Grand Seiko is committed to doing everything possible to ensure the perfect functioning of this all-important wheel.
Polished by hand
Power must flow between the gears with only minimal loss of energy to assure that the watch performs perfectly over time.
To ensure the efficient transfer of the power of the mainspring, Seiko’s craftsmen and women polish the grooves between the gear teeth one by one.
This painstaking polishing of every gear tooth ensures that friction is minimized and that the longevity of every component is extended.
MEMS technology for high precision parts
Micro-Electro-Mechanical Systems (MEMS) technology is used to fabricate precision parts for Caliber 9S. MEMS, a highly advanced semi-conductor manufacturing technology, makes it possible to produce lightweight parts with extreme precision and to tolerances of one thousandth of a millimeter.

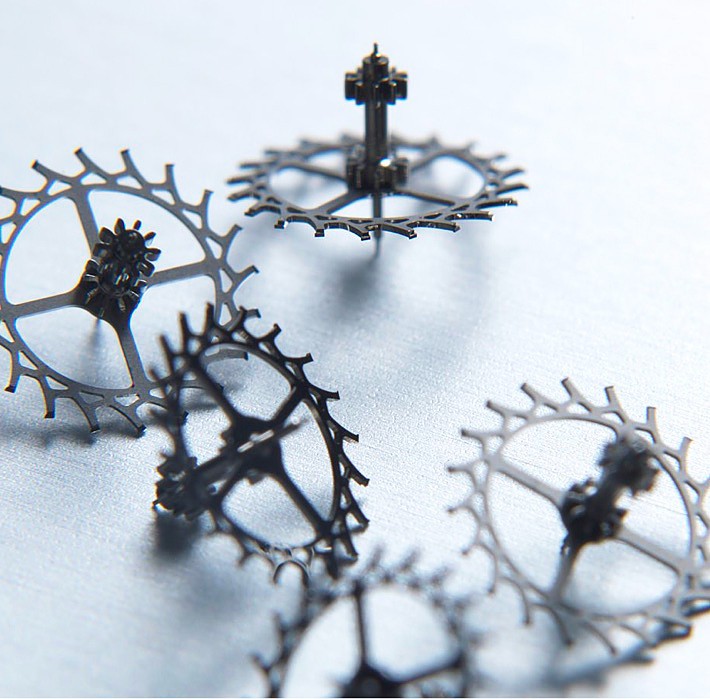

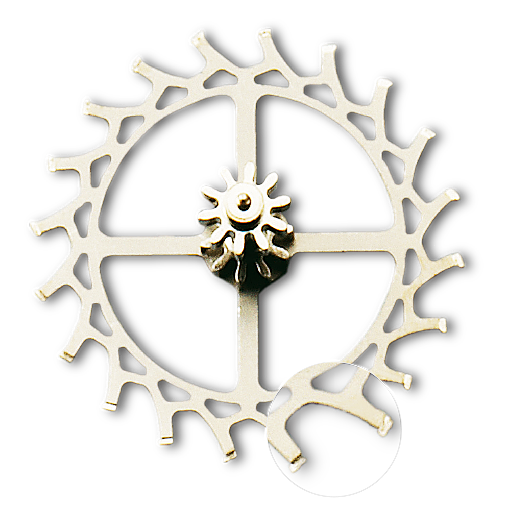

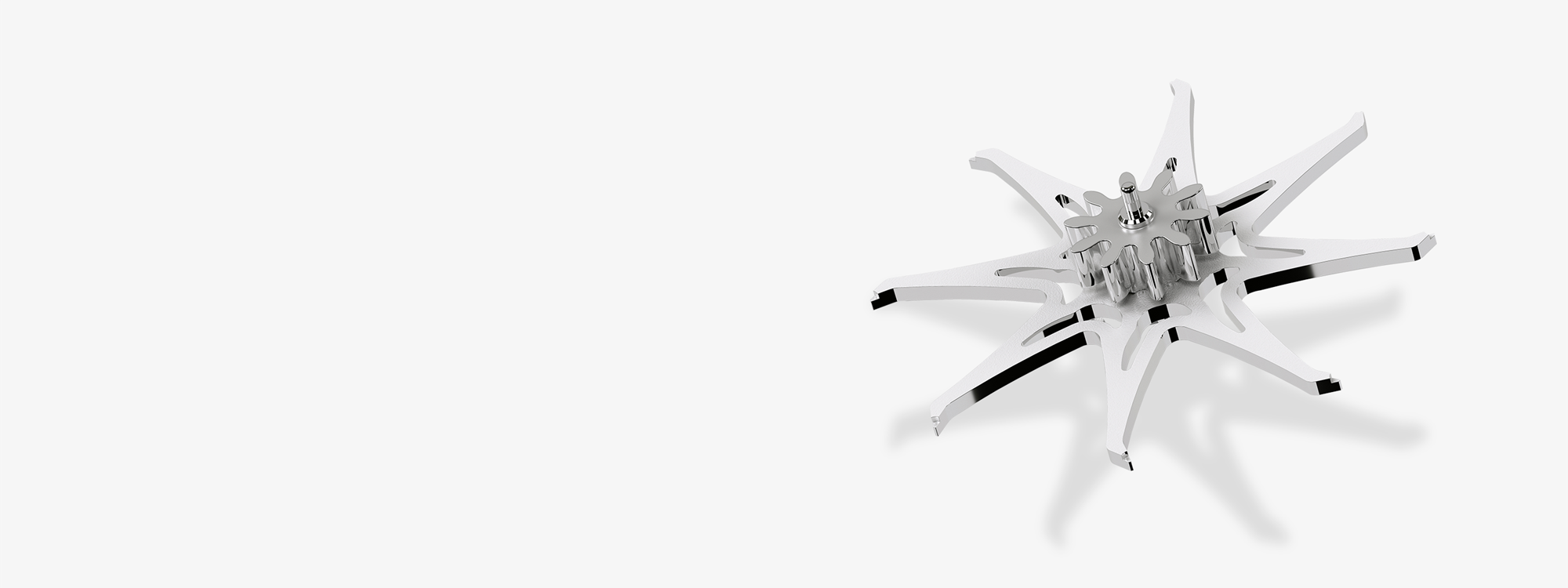

1. Escape wheel
Escape wheels manufactured using MEMS technology are 5% lighter than others, which is important as it means that less power is required to turn them and the power reserve is thereby extended.
MEMS also makes possible greater lubricant retention, even at the higher rotation speeds of a high-beat movement, which increases the durability of the escapement.

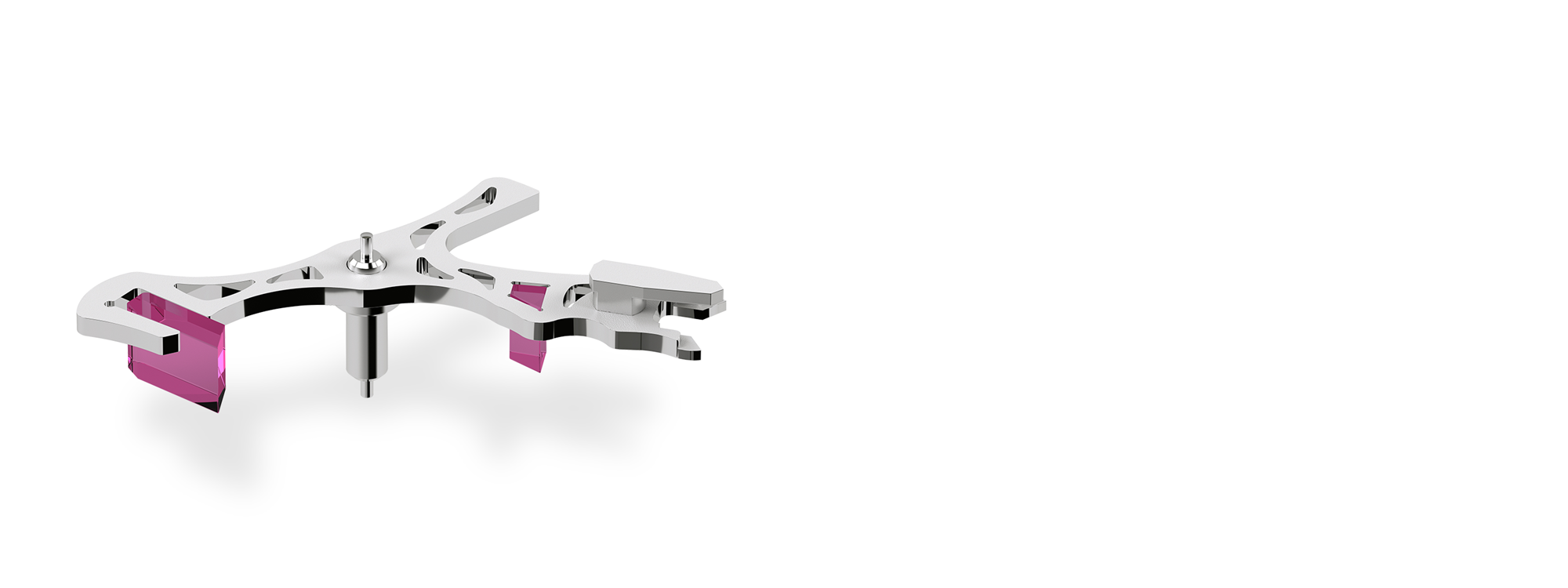

Escape wheel teeth tips designed for greater retention of lubrication
.png)
2. Pallet fork
Pallet forks manufactured through MEMS achieve a 25% weight reduction due to a change in raw material.
3. Hairspring
The company has more than 50 years of manufacturing experience and know-how in the making of alloys for springs. In 1964, a new cobalt-nickel alloy was created which was later called “Spron”. Spron has superior elasticity, great strength, and high heat and corrosion resistance. For the hi-beat caliber 9S85, a new alloy, Spron 610, was created for the hairspring. It required five years to develop but is more resilient to shock and magnetism and ensures stable accuracy over time.

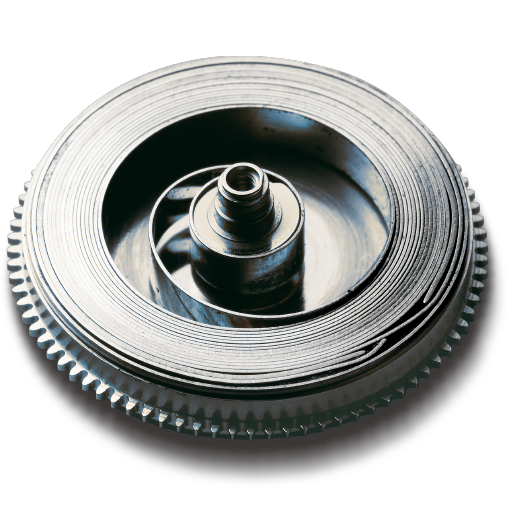

4. Mainspring
With the reinforced mainspring developed for the 10 beat Caliber 9S85, Grand Seiko achieved the level of torque necessary for a power reserve of up to 55 hours.
Quality control for the highest standard of accuracy
Über den normalen Chronometerstandard hinaus

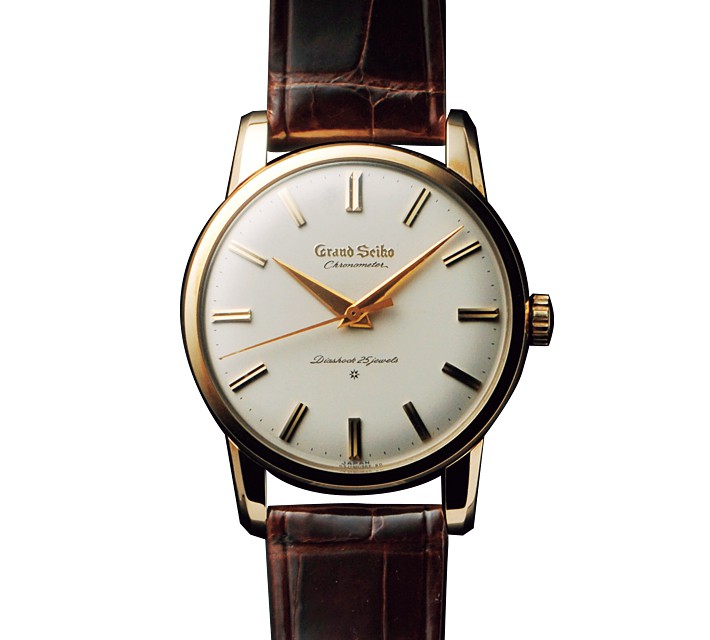

Die erste Grand Seiko aus dem Jahr 1960 trug das Wort „Chronometer“ auf dem Zifferblatt, um auf ihre Genauigkeit hinzuweisen, die der höchsten Stufe der Chronometernorm entsprach, die vom "Bureaux Officiels de Contrôle de la Marche des Montres" der damaligen Zeit festgelegt wurde.
Die heutigen Grand Seiko Uhren tragen diese Bezeichnung jedoch nicht mehr, da Grand Seiko in den 1970er Jahren einen eigenen, höheren Standard einführte. Die neueste Version dieses Standards, der New GS Standard, wurde 1998 eingeführt und setzt strengere Maßstäbe als alle anderen.
Einige speziell angepasste Versionen des Kalibers 9S zeichnen sich durch eine noch größere Differenzierung aus. Versionen, die mit dem „Grand Seiko Special Standard” gekennzeichnet sind, haben präzise Gangwerte von +4/-2 Sekunden pro Tag.
17-Tage-Test

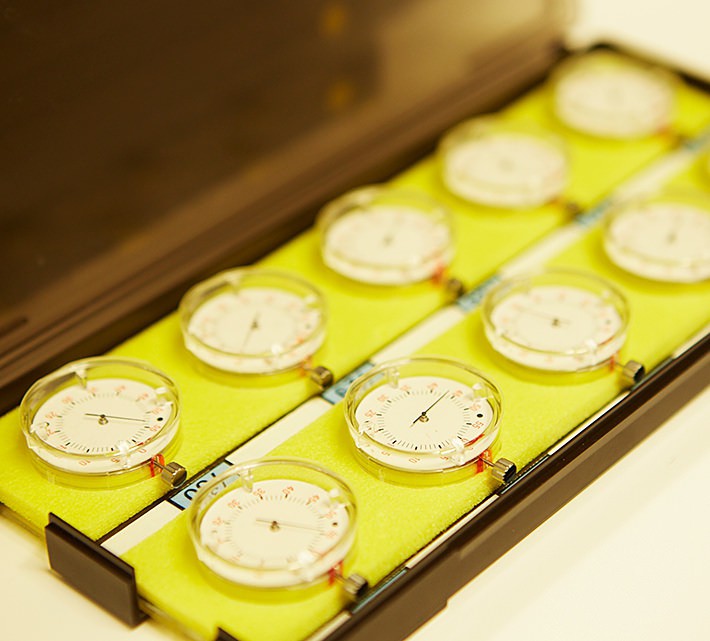

Das mechanische Uhrwerk 9S wird im Laufe von 17 Tagen anhand eines einzigartigen und strengen Normenkatalogs geprüft. Das Uhrwerk wird unter verschiedenen Bedingungen getestet, darunter in sechs verschiedenen Lagen und bei drei verschiedenen Temperaturen, und seine täglichen Schwankungen müssen innerhalb sehr strenger Toleranzen liegen, um sich den Status Grand Seiko zu verdienen.
Das Streben nach Präzision
Precision was the prime concern of the team that developed the first Grand Seiko in 1960. After meeting the chronometer standards of the time, Grand Seiko set its own accuracy standards in 1966. By 1998, advancements in materials and craft made possible a new, higher standard. To meet it, every movement undergoes rigorous testing in six positions and three temperatures over seventeen days.
Der Grand Seiko Standard
| Item | Einheit | Spezieller Grand Seiko Standard | Der Grand Seiko Standard | Grand Seiko Standard für Damenuhren |
|---|---|---|---|---|
| Mittlerer Tageswert* in sechs Positionen | Sekunden / Tag | +4.0 ～ -2.0 | +5.0～ -3.0 | +8.0～ -3.0 |
| Mittlere Abweichung vom Tageswert | Sekunden / Tag | Weniger als 1.6 | Weniger als 1.8 | Weniger als 3.2 |
| Maximaler Tageswert bei zwei aufeinanderfolgenden Tagen in derselben Position | Sekunden/ Tag | Weniger als 3.0 | Weniger als 4.0 | Weniger als 6.0 |
| Abweichung des Tageswertes zwischen den Positionen horizontal und vertikal | Sekunden / Tag | +7.0 ～ -5.0 | +8.0 ～ -6.0 | +10.0 ～ -8.0 |
| Maximaler Tageswert zwischen dem mittleren Tageswert und einem beliebigen individuellen Wert | Sekunden / Tag | Weniger als 7.0 | Weniger als 8.0 | Weniger als 13.0 |
| Schwankung des Tageswerts pro IC zwischen 8℃ und 38℃ | Sekunden / Tag / ℃ | +0.3 ～ -0.3 | +0.5 ～ -0.5 | +0.6 ～ -0.6 |
| Schwankung des Tageswerts pro IC zwischen 23℃ und 38℃ | Sekunden / Tag / ℃ | +0.3 ～ -0.3 | +0.5 ～ -0.5 | +0.6 ～ -0.6 |
| Wiederaufnahme | Sekunden / Tag | +4.0 ～ -4.0 | +5.0 ～ -5.0 | +6.0 ～ -6.0 |
| Anzahl der Positionen während der Kontrolle | 6 Positionen | 6 Positionen | 6 Positionen | |
| Temperaturbedingungen während der Kontrolle | 8, 23, 38 ℃ | 8, 23, 38 ℃ | 8, 23, 38 ℃ | |
| Testdauer | 17 Tage | 17 Tage | 17 Tage |
Mittlerer Tageswert*: Dabei handelt es sich um den Mittelwert der Tageswerte in einem Zustand, in dem das fixierte Uhrwerk vor Montage in das Gehäuse 12 Tage lang in sechs Positionen in einer künstlich kontrollierten Umgebung getestet wird.

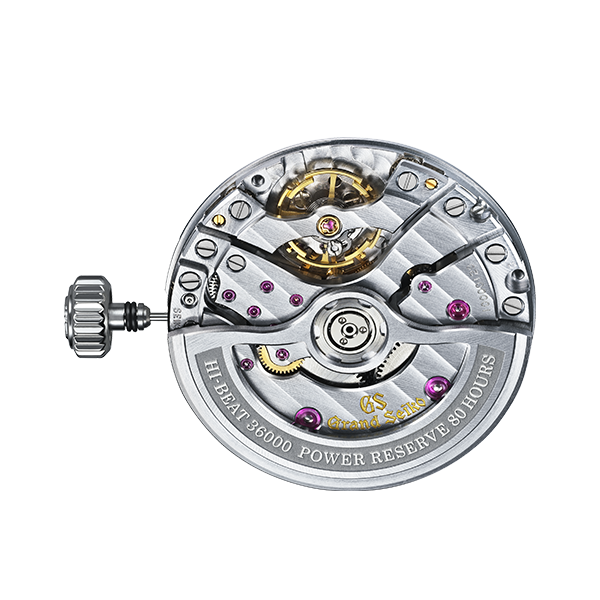

9S Mechanisches uhrwerk
Movement Comparison

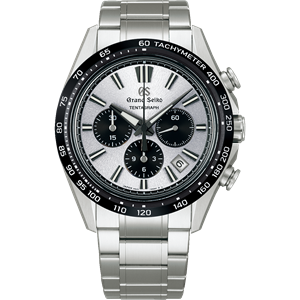

| Movement | Mittlerer Tagessatz*1 | Ganggenauigkeit bei normalem Gebrauch | Gangreserve | Schwingungen | Steine | Bemerkungen |
|---|---|---|---|---|---|---|
| Hi-Beat 36000 3-Day Chronograph Caliber 9SC5 (Automatic with manual winding) |
+5 to -3 seconds per day | +8 to -1 seconds per day | Approximately 72 hours | 36,000 vibrations per hour (10 beats per second) | 60 jewels | -Chronograph
-Dual Impulse Escapement -Twin barrels |
| Mechanischer Handaufzug Hi-Beat 36000 80 Stunden Kaliber 9SA4 (Handaufzug mechanisch) |
+5 to -3 seconds per day+5 bis -3 Sekunden pro Tag | +8 bis -1 Sekunden pro Tag | Ungefähr 80 Stunden | 36.000 Halbschwingungen pro Stunde (10 Schläge pro Sekunde) | 47 Rubine | - Doppel-Impulshemmung
- Zwei Federhäuser - Gangreserveanzeige |

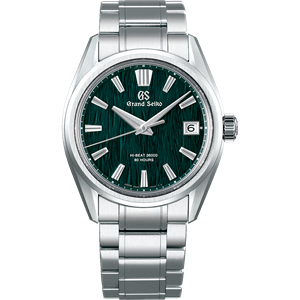

| Automatik Hi-Beat 36.000 Kaliber 9SA5 (Automatik mit Handaufzugsmöglichkeit) |
-3 bis +5 Sekunden pro Tag | -1 bis +8 Sekunden pro Tag | Etwa 80 Stunden | 36.000 Halbschwingungen pro Stunde (10 Halbschwingungen pro Sekunde) |
47 Steine | - Doppelimpuls-Hemmung
- Zwei Federhäuser - Datumsschnellschaltung |
| Automatik Hi-Beat 36.000 Kaliber 9S86 (Automatik mit Handaufzug) |
+5 bis -3 Sekunden pro Tag Hinweis: Grand Seikos Zertifizierungsprozess für das mechanische Kaliber 9S dauert 17 Tage und wird an den Uhrwerken durchgeführt, bevor diese ins Gehäuse eingeschalt werden. Die Messung wurde im Uhrenstudio durchgeführt, in dem die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |
+8 bis -1 Sekunden pro Tag | Ca. 55 Stunden | 36.000 Halbschwingungen pro Stunde (10 Schläge pro Sekunde) | 37 Steine | Dual Time Funktion mit 24 Stunden-Anzeige |
| Automatik Hi-Beat 36.000 Kaliber 9S85 (Automatik mit Handaufzug) |
+5 bis -3 Sekunden pro Tag Hinweis: Grand Seikos Zertifizierungsprozess für das mechanische Kaliber 9S dauert 17 Tage und wird an den Uhrwerken durchgeführt, bevor diese ins Gehäuse eingeschalt werden. Die Messung wurde im Uhrenstudio durchgeführt, in dem die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |

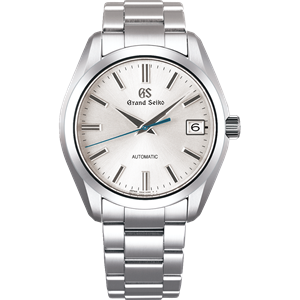

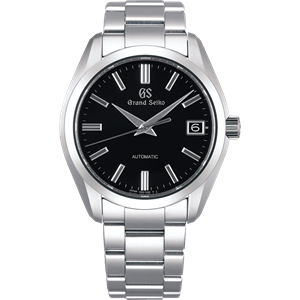

+8 bis -1 Sekunden pro Tag | Ca. 55 Stunden | 36.000 Halbschwingungen pro Stunde (10 Schläge pro Sekunde) | 37 Steine | - |
| Automatik 3-Tage Gangreserve Kaliber 9S68 (Automatik mit Handaufzugsmöglichkeit) |
-3 bis +5 Sekunden pro Tag Hinweis: Diese Genauigkeit ist das Ergebnis der Messung des Zeitverlusts/-gewinns über siebzehn Tage, bevor die Uhrwerke in das Gehäuse eingesetzt werden. Die Messung wurde in der Fabrik durchgeführt, wo die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |
-1 bis +10 Sekunden pro Tag | Ca. 72 Stunden | 28.800 Halbschwingungen pro Stunde (8 pro Sekunde) | 35 Steine | - |
| Automatik GMT Kaliber 9S66 (Automatik mit Handaufzug) |
+5 bis -3 Sekunden pro Tag Hinweis: Grand Seikos Zertifizierungsprozess für das mechanische Kaliber 9S dauert 17 Tage und wird an den Uhrwerken durchgeführt, bevor diese ins Gehäuse eingeschalt werden. Die Messung wurde im Uhrenstudio durchgeführt, in dem die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |
+10 bis -1 Sekunden pro Tag | Ca. 72 Stunden | 28.800 Halbschwingungen pro Stunde (8 Schläge pro Sekunde) | 35 Steine | Dual Time Funktion mit 24 Stunden-Anzeige |
| Small Size Automatic Caliber 9S27 (Automatik mit Handaufzugsmöglichkeit) |
+8 to -3 seconds per day | +10 to -5 seconds per day | Approximately 50 hours | 28,800 vibrations per hour (8 beats per second) | 35 jewels | -Date display |
| Automatik Kaliber 9S65 (Automatik mit Handaufzug) |
+5 bis -3 Sekunden pro Tag Hinweis: Grand Seikos Zertifizierungsprozess für das mechanische Kaliber 9S dauert 17 Tage und wird an den Uhrwerken durchgeführt, bevor diese ins Gehäuse eingeschalt werden. Die Messung wurde im Uhrenstudio durchgeführt, in dem die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |

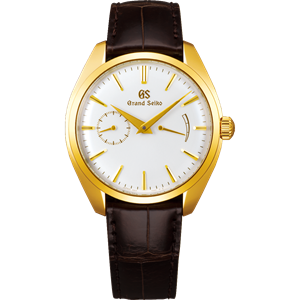

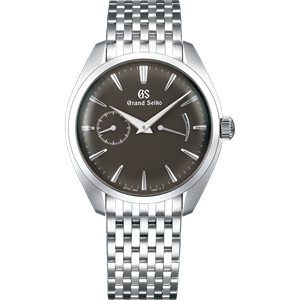

+10 bis -1 Sekunden pro Tag | Ca. 72 Stunden | 28.800 Halbschwingungen pro Stunde (8 Schläge pro Sekunde) | 35 Steine | - |
| Handaufzug Kaliber 9S64 (Handaufzug) |
-3 bis +5 Sekunden pro Tag | -1 bis +10 Sekunden pro Tag | Ca. 72 Stunden | 28.800 Halbschwingungen pro Stunde (8 Schläge pro Sekunde) | 24 Steine | - |
| Handaufzug Mit Kleiner Sekunde Kaliber 9S63 (Handaufzug) |
-3 bis +5 Sekunden pro Tag Hinweis: Diese Genauigkeit ist das Ergebnis der Messung des Zeitverlusts/-gewinns über siebzehn Tage, bevor die Uhrwerke in das Gehäuse eingesetzt werden. Die Messung wurde in der Fabrik durchgeführt, wo die Temperaturen oder die Position der Uhrwerke kontrolliert werden. |
-1 bis +10 Sekunden pro Tag | Ca. 72 Stunden | 28.800 Halbschwingungen pro Stunde (8 pro Sekunde) | 33 Steine | Keine Datumsanzeige, Gangreserveanzeige, Kleine Sekunde |
- Der mittlere Tagessatz ist ein Mittelwert der Tagessätze in einem Zustand, in dem die Bewegung vor der Montage in einem Gehäuse in sechs Positionen auf festgelegte Weise in künstlich kontrollierter Umgebung für 12 Tage gemessen wird.
